عندما يتعلق الأمر بالسلامة الكهربائية، والحماية الموثوقة للدائرة الكهربائية، والحمل متعدد الاستخدامات، فإن اختيار قاطع الدائرة المناسب يعد قرارًا حاسمًا للمشاريع السكنية والتجارية والصناعية الخفيفة على حد سواء. تقدم CHINT، الشركة الرائدة عالميًا الموثوقة في مجال الحلول الكهربائية، قاطع الدائرة NXB-63 من الفئة C-Curve - والمصمم لتقديم أداء ثابت وحماية قوية وتوافق واسع النطاق. تتوفر هذه السلسلة في تكوينات 1P و 2P و 3P و 4P مع نطاق تيار مقنن يتراوح من 1 أمبير إلى 125 أمبير، وهي مصممة لتلبية احتياجات إمدادات الطاقة المتنوعة وحماية الدوائر من الأحمال الزائدة والدوائر القصيرة والمخاطر الكهربائية الأخرى. في هذا الدليل الشامل، سنقوم بتفصيل كل ما تحتاج لمعرفته لاختيار قاطع الدائرة CHINT NXB-63 C-Curve المثالي، بدءًا من المواصفات الرئيسية وتكوينات الأقطاب وصولاً إلى سيناريوهات التطبيق العملي وأفضل ممارسات الاختيار.
ما هو قاطع الدائرة CHINT NXB-63 C-Curve؟
سلسلة CHINT NXB-63 هي مجموعة عالية الأداء من قواطع الدوائر المصغرة (MCBs) وقواطع الدوائر المقولبة المدمجة (MCCBs)، والمصممة لتوفير حماية موثوقة من الحمل الزائد والدائرة القصيرة لمجموعة واسعة من الدوائر الكهربائية. ميزتها الأساسية هي خاصية الانطلاق بمنحنى C (C-Curve tripping characteristic) - وهو منحنى الانطلاق الأكثر تنوعًا واستخدامًا على نطاق واسع للتطبيقات ذات الأغراض العامة - مما يحقق توازنًا مثاليًا بين الحساسية للأعطال الحقيقية والتسامح مع تيارات الاندفاع المؤقتة. مع نطاق تيار مقنن يتراوح من 1 أمبير إلى 125 أمبير، تسد سلسلة NXB-63 الفجوة بين الدوائر السكنية الخفيفة والأحمال التجارية/الصناعية الخفيفة الثقيلة، مما يجعلها حلاً شاملاً للمشاريع المتنوعة.
تشمل المواصفات الأساسية الرئيسية (عبر جميع تكوينات 1P/2P/3P/4P): تصنيف الجهد: 230 فولت تيار متردد (لـ 1P) / 230/400 فولت تيار متردد (لـ 2P و 3P و 4P) - متوافق مع أنظمة الطاقة أحادية الطور وثلاثية الطور العالمية. منحنى الانطلاق: منحنى C (ينطلق عند 5-10 أضعاف التيار المقنن)، وهو مثالي للتعامل مع تيارات الاندفاع المعتدلة من الأجهزة الكهربائية الشائعة دون انطلاق غير ضروري. نطاق التيار المقنن: 1 أمبير إلى 125 أمبير - يغطي كل شيء بدءًا من دوائر الإضاءة السكنية ذات التيار المنخفض وصولاً إلى أحمال المعدات التجارية الثقيلة [4]. سعة كسر الدائرة القصيرة: 6 كيلو أمبير إلى 10 كيلو أمبير (تختلف حسب التيار المقنن)، مما يضمن انقطاعًا آمنًا وموثوقًا لتيارات الأعطال العالية لحماية الأسلاك والمعدات. الامتثال للمعايير: IEC 60898-1، IEC 60947-2، وشهادة CCC، مما يضمن الالتزام بمعايير الجودة والسلامة العالمية. العمر الميكانيكي والكهربائي: 20000 دورة ميكانيكية و 10000 دورة كهربائية، مما يضمن متانة طويلة الأمد وأداء ثابت حتى مع الاستخدام المتكرر. التركيب: تركيب قياسي على سكة DIN، متوافق مع معظم صناديق التوزيع الكهربائية لسهولة التركيب والصيانة والاستبدال [1]. تيار إطار الغلاف: 125 أمبير (يشير تيار إطار الغلاف إلى أقصى تيار مقنن يمكن أن يستوعبه غلاف القاطع، مما يسمح باختيار مرن للتيارات المقننة ضمن نفس حجم الغلاف [4]).
فهم منحنى C: لماذا هو الخيار المثالي للأحمال من 1 أمبير إلى 125 أمبير
خاصية الانطلاق بمنحنى C هي ما يجعل سلسلة CHINT NXB-63 مناسبة لنطاق تيارها الواسع من 1 أمبير إلى 125 أمبير. على عكس منحنى B (أكثر حساسية، مصمم للأحمال المقاومة ذات تيار الاندفاع الأدنى) أو منحنى D (أكثر تحملًا، للأحمال ذات تيار الاندفاع الثقيل مثل المحركات الكبيرة)، تم تصميم قواطع منحنى C لـ: تجاهل تيارات الاندفاع المؤقتة (على سبيل المثال، عند تشغيل ثلاجة، مكيف هواء، ضوء فلورسنت، أو محرك صغير) - مما يمنع الانطلاق غير الضروري الذي يعطل العمليات. الانطلاق بسرعة في حالة حدوث حمل زائد حقيقي (تيار زائد مستمر) أو دائرة قصيرة (ارتفاع مفاجئ في التيار)، مما يحمي الدوائر والأجهزة والممتلكات من التلف وارتفاع درجة الحرارة والحرائق الكهربائية [1].
هذا التنوع يجعل NXB-63 C-Curve مثاليًا لنطاق 1 أمبير ~ 125 أمبير: فهو يتعامل مع دوائر التيار المنخفض (مثل 1 أمبير ~ 16 أمبير للإضاءة والأجهزة الصغيرة) بفعالية مثل دوائر التيار المتوسط إلى العالي (مثل 63 أمبير ~ 125 أمبير للمعدات التجارية، والآلات الصناعية الصغيرة، أو دوائر التوزيع الرئيسية). للمرجعية، سيسمح قاطع CHINT NXB-63 C100 (تيار مقنن 100 أمبير) بما يصل إلى 100 أمبير من التيار المستمر، مع تنشيط الانطلاق المغناطيسي عندما يرتفع التيار بين 500 أمبير و 1000 أمبير - مما يوفر حماية موثوقة دون انطلاقات غير ضرورية.
عند اختيار قاطع منحنى C ضمن نطاق 1 أمبير ~ 125 أمبير، تذكر أن تيار الانطلاق الزائد (Ir) يجب أن يكون أكبر من تيار الحمل الأقصى (Ib) ولكن أقل من أقصى تيار يمكن أن يتحمله الخط (Iz)، مما يضمن الحماية المثلى [1].

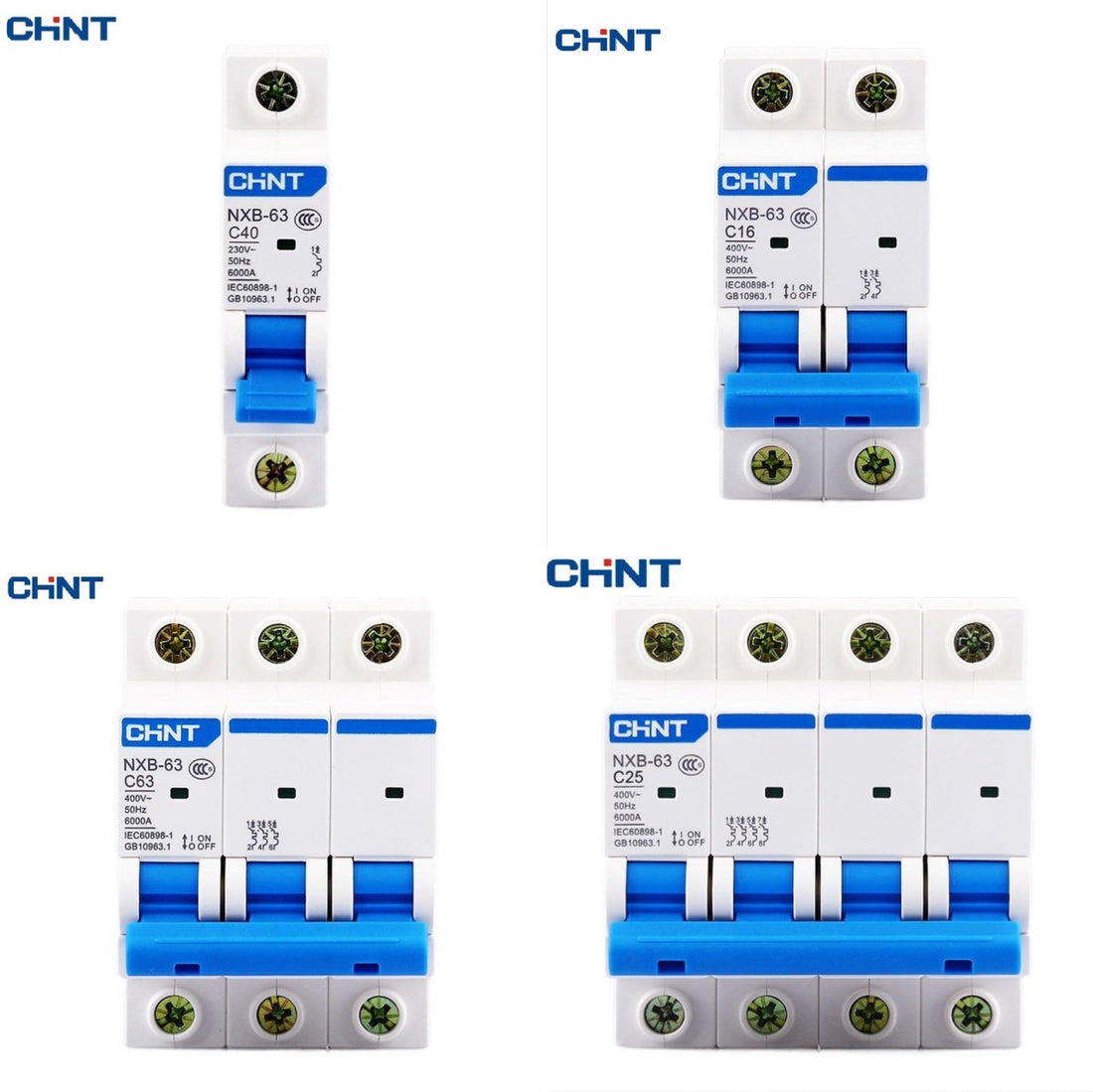

1P مقابل 2P مقابل 3P مقابل 4P: اختيار تكوين القطب الصحيح للأحمال من 1 أمبير إلى 125 أمبير
يحدد عدد الأقطاب (1P، 2P، 3P، 4P) عدد الموصلات التي يتحكم فيها القاطع ويحميها. يعتمد اختيارك على نوع الدائرة (أحادية الطور أو ثلاثية الطور)، ومستوى الحماية المطلوب، وتيار الحمل (ضمن نطاق 1 أمبير ~ 125 أمبير). فيما يلي تفصيل مفصل لمساعدتك في اختيار التكوين الصحيح:
قاطع دائرة 1P (قطب واحد) (1 أمبير ~ 63 أمبير)
يتحكم تكوين 1P في سلك حي (طور) واحد ويحميه، مع توصيل السلك المحايد مباشرة بقضيب التوصيل المحايد (لا يتحكم فيه القاطع). إنه الخيار الأكثر إحكاما وفعالية من حيث التكلفة، وهو مثالي لدوائر أحادية الطور ذات تيار منخفض إلى متوسط:
-
دوائر الإضاءة السكنية (مثل أضواء السقف، الشمعدانات الجدارية، الإضاءة الغائرة) بتيارات تتراوح من 1 أمبير إلى 16 أمبير.
-
الأجهزة الصغيرة أحادية الطور (مثل مصابيح الطاولة، شواحن الهواتف، الأجهزة الصغيرة) التي تسحب 1 أمبير ~ 32 أمبير.
-
الدوائر التي تكون فيها المساحة محدودة في صندوق التوزيع، ولا يتطلب الحمل حماية محايدة.
ملاحظة: تحمي قواطع 1P السلك الحي فقط - تأكد من تأريض السلك المحايد بشكل صحيح لضمان السلامة الكاملة. تشمل موديلات 1P الشائعة في سلسلة NXB-63: 1P 1A C، و 1P 16A C، و 1P 32A C، و 1P 63A C، وجميعها مصممة للاندماج السلس في الإعدادات السكنية والتجارية الخفيفة. يمكنك شراء قواطع الدوائر CHINT NXB-63 C-Curve 1P هنا:
قاطع دائرة 2P (قطبين) (1 أمبير ~ 125 أمبير)
يتحكم تكوين 2P في سلكي التوصيل الحي والمحايد ويحميهما، ويفصل كلا الموصلين في وقت واحد عند حدوث خطأ. يعمل بجهد 230/400 فولت تيار متردد وهو مناسب لدوائر أحادية الطور ذات تيارات أعلى أو عندما تكون هناك حاجة إلى عزل كامل:
-
الدوائر الرئيسية أحادية الطور (على سبيل المثال، الطاقة الكهربائية الرئيسية الواردة للمنازل أو الشركات الصغيرة) بتيارات تصل إلى 125 أمبير.
-
الأجهزة الكبيرة أحادية الطور (على سبيل المثال، مكيفات الهواء، سخانات المياه، المواقد الكهربائية، الثلاجات التجارية) التي تسحب 16 أمبير ~ 125 أمبير. للمرجعية، يمكن لقاطع 63 أمبير 2P التعامل مع ما يقرب من 13.86 كيلووات في دائرة أحادية الطور بجهد 230 فولت (مع الأخذ في الاعتبار عامل القدرة 0.8، ينخفض هذا إلى ~10.5 كيلووات للتشغيل الآمن [2]).
-
الدوائر في المناطق الرطبة (على سبيل المثال، الحمامات، المطابخ، المغاسل التجارية) حيث يلزم عزل كامل للأسلاك الحية والمحايدة لتقليل مخاطر الصدمة الكهربائية.
توفر قواطع 2P طبقة إضافية من الأمان عن طريق فصل السلكين، مما يجعلها مثالية لتطبيقات أحادية الطور ذات تيار أعلى. تشمل موديلات 2P الشائعة 2P 32A C، و 2P 63A C، و 2P 100A C، و 2P 125A C، وهي مناسبة للاستخدام السكني والتجاري على حد سواء. قم بشراء تكوين 2P الآن:
قاطع دائرة 3P (ثلاثة أقطاب) (10 أمبير ~ 125 أمبير)
يتحكم تكوين 3P في ثلاثة أسلاك حية (طور) في دائرة ثلاثية الطور ويحميها، بدون توصيل محايد. وهو مصمم لأنظمة 400 فولت تيار متردد ثلاثية الطور والأحمال الثقيلة ضمن نطاق 10 أمبير ~ 125 أمبير:
-
المعدات التجارية الخفيفة والصناعية الصغيرة (على سبيل المثال، المحركات ثلاثية الطور، المضخات، الضواغط، أنظمة التدفئة والتهوية وتكييف الهواء التجارية) التي تسحب 10 أمبير ~ 125 أمبير.
-
دوائر التوزيع ثلاثية الطور (على سبيل المثال، في المصانع الصغيرة، وورش العمل، والمباني التجارية) حيث تكون الحماية المتوازنة عبر الأطوار الثلاثة أمرًا بالغ الأهمية [1].
-
الدوائر التي تستخدم فيها طاقة ثلاثية الطور دون الحاجة إلى سلك محايد، مثل أحمال الآلات الصناعية النقية.
تضمن قواطع 3P حماية متوازنة عبر الأطوار الثلاثة، مما يمنع اختلالات الأطوار التي يمكن أن تلحق الضرر بالمعدات. إنها خيار فعال من حيث التكلفة للأحمال ثلاثية الطور النقية، مع موديلات شائعة بما في ذلك 3P 63A C، و 3P 100A C، و 3P 125A C. اشترِ قواطع الدوائر CHINT NXB-63 3P هنا:
قاطع دائرة 4P (أربعة أقطاب) (10 أمبير ~ 125 أمبير)
يتحكم تكوين 4P في ثلاثة أسلاك حية وسلك محايد ويحميهما، ويفصل جميع الموصلات الأربعة في وقت واحد. إنه خيار الحماية الأكثر شمولاً لأنظمة 400 فولت تيار متردد ثلاثية الطور ذات الأحمال المختلطة:
-
الدوائر الرئيسية ثلاثية الطور (على سبيل المثال، الطاقة الكهربائية الرئيسية الواردة للشركات أو الصناعات) بتيارات تصل إلى 125 أمبير، حيث يلزم عزل كامل لجميع الموصلات.
-
الدوائر ثلاثية الطور ذات الأحمال أحادية الطور (على سبيل المثال، ورشة عمل تحتوي على آلات ثلاثية الطور وأدوات أحادية الطور، أو مبنى تجاري به إضاءة ومعدات مختلطة).
-
الدوائر الحرجة (على سبيل المثال، مراكز البيانات، المرافق الطبية، لوحات التحكم الصناعية) حيث يمكن أن تتسبب أعطال المحايد في تلف المعدات أو مخاطر السلامة [1].
تعد قواطع 4P ضرورية للتطبيقات التي تكون فيها حماية المحايد بالغة الأهمية، مما يوفر راحة البال الكاملة لأنظمة ثلاثية الطور وأحادية الطور المختلطة. تشمل موديلات 4P الشائعة 4P 63A C، و 4P 100A C، و 4P 125A C. قم بشراء تكوين 4P مباشرة:
اعتبارات رئيسية للاختيار ضمن نطاق 1 أمبير ~ 125 أمبير
يغطي نطاق 1 أمبير ~ 125 أمبير من سلسلة CHINT NXB-63 C-Curve مجموعة واسعة من الأحمال، لذا من المهم مطابقة التيار المقنن للقاطع مع تطبيقك المحدد. فيما يلي عوامل بالغة الأهمية يجب وضعها في الاعتبار:
-
حساب تيار الحمل: حدد أقصى تيار مستمر للأجهزة على الدائرة. اختر قاطعًا بتيار مقنن أعلى قليلاً من تيار الحمل (على سبيل المثال، قاطع 16 أمبير لدائرة بها حمل 12 أمبير، قاطع 100 أمبير لحمل 85 أمبير) لتجنب الانطلاق غير الضروري مع ضمان الحماية [1]. بالنسبة للدوائر ثلاثية الطور، احسب تيار الحمل باستخدام الصيغة P = √3 × U × I × cosφ، حيث P هي القدرة، U هو الجهد (400 فولت)، I هو التيار، و cosφ هو عامل القدرة (عادة 0.8 للأحمال الصناعية [2]).
-
توافق الأسلاك: تأكد من أن مساحة المقطع العرضي للسلك متوافقة مع التيار المقنن للقاطع. على سبيل المثال، يجب أن يقترن قاطع 63 أمبير بسلك نحاسي مقاس 6 مم²، بينما يتطلب قاطع 125 أمبير سلكًا نحاسيًا مقاس 16 مم² لمنع ارتفاع درجة حرارة السلك [2].
-
نوع الدائرة: الدوائر أحادية الطور (230 فولت) هي الأنسب لقواطع 1P/2P، بينما تتطلب الدوائر ثلاثية الطور (400 فولت) قواطع 3P/4P. طابق تصنيف الجهد للقاطع مع جهد نظامك [1].
-
حماية الدائرة القصيرة: تأكد من أن سعة كسر الدائرة القصيرة للقاطع (6 كيلو أمبير ~ 10 كيلو أمبير) كافية لتيار الخطأ المحتمل لدائرتك. هذا أمر بالغ الأهمية بشكل خاص للدوائر ذات التيار العالي (63 أمبير ~ 125 أمبير) في البيئات التجارية/الصناعية [1].
-
الانتقائية: عند تركيب قواطع متعددة في نظام توزيع، تأكد من أن القواطع العلوية والسفلية لها خصائص حماية متوافقة لتجنب الانطلاق المتتالي. يجب أن تتمتع القواطع العلوية بسعة كسر دائرة قصيرة أعلى ووقت انطلاق أطول من القواطع السفلية [1].
قائمة التحقق من الاختيار خطوة بخطوة لقاطع الدائرة CHINT NXB-63 C-Curve (1 أمبير ~ 125 أمبير)
للتأكد من اختيار قاطع الدائرة CHINT NXB-63 C-Curve المثالي لمشروعك، اتبع قائمة التحقق البسيطة والعملية هذه:
-
حدد نوع الدائرة: أحادية الطور (230 فولت) أم ثلاثية الطور (400 فولت)؟ هذا يضيق خيارات الأقطاب لديك (1P/2P لأحادية الطور؛ 3P/4P لثلاثية الطور).
-
احسب أقصى تيار للحمل: استخدم صيغ تيار الحمل أو مواصفات الشركة المصنعة للعثور على أقصى تيار مستمر للأجهزة في دائرتك. تذكر أن تأخذ في الاعتبار عامل القدرة وتوسع الحمل في المستقبل [1][2].
-
حدد التيار المقنن: اختر قاطعًا بتيار مقنن (ضمن 1 أمبير ~ 125 أمبير) أعلى قليلاً من أقصى تيار للحمل. تجنب الإفراط في التحجيم (على سبيل المثال، استخدام قاطع 125 أمبير لحمل 30 أمبير) حيث يؤدي ذلك إلى المساس بالحماية [1].
-
تأكيد منحنى الانطلاق: منحنى C هو الخيار الصحيح لمعظم تطبيقات الأغراض العامة. إذا كانت لديك احتياجات محددة (على سبيل المثال، أحمال ذات تيار اندفاع ثقيل)، فاستشر المواصفات الفنية لـ CHINT للحصول على منحنيات بديلة.
-
اختر تكوين القطب: استخدم دليل 1P/2P/3P/4P أعلاه لمطابقة احتياجات الدائرة الخاصة بك ونوع الحمل.
-
تحقق من التوافق: تأكد من أن قاطع الدائرة متوافق مع صندوق التوزيع الخاص بك (تعد سكة DIN للتركيب قياسية) ويلبي قوانين الكهرباء المحلية. تحقق من توافق مساحة المقطع العرضي للأسلاك [1] [2].
-
تحقق من الامتثال للمعايير: تأكد من أن قاطع الدائرة يلبي معايير IEC 60898-1 وIEC 60947-2 وCCC لضمان الجودة والسلامة [5].
لماذا تختار قواطع الدائرة الكهربائية CHINT NXB-63 C-Curve (1A~125A)؟
تتميز سلسلة CHINT NXB-63 C-Curve في السوق بتعدد استخداماتها وموثوقيتها وأدائها - خاصة مع نطاقها من 1A إلى 125A. إليك سبب كونها الخيار الأفضل للمحترفين وهواة الأعمال اليدوية على حد سواء:
-
نطاق تيار واسع: يغطي 1A ~ 125A كل شيء بدءًا من الدوائر السكنية ذات التيار المنخفض إلى الأحمال التجارية/الصناعية الخفيفة الثقيلة، مما يلغي الحاجة إلى البحث عن سلاسل قواطع متعددة [4].
-
الموثوقية: مصنوع من مواد عالية الجودة، بما في ذلك حجرة إطفاء قوس كهربائي قوية مصنوعة من مادة السيراميك عالية الحرارة، مما يقلل من التآكل الداخلي أثناء أحداث التبديل المتكررة. تم اختباره لتلبية المعايير العالمية، مما يضمن الأداء طويل الأمد [1].
-
السلامة: يعمل فصل منحنى C وحماية الحمل الزائد والقصر معًا لمنع الحرائق الكهربائية وتلف الجهاز والصدمات الكهربائية. يضمن الامتثال لمعايير السلامة الدولية راحة البال [5].
-
سهولة التركيب: يتيح تصميم التركيب على سكة DIN تركيبًا وصيانة واستبدالًا سريعًا وسهلاً - مما يوفر الوقت للكهربائيين ومستخدمي الأعمال اليدوية [1].
-
فعال من حيث التكلفة: أسعار تنافسية دون المساومة على الجودة، مما يجعله خيارًا مناسبًا للميزانية لكل من المشاريع السكنية الصغيرة والتركيبات التجارية الكبيرة. كما يقلل إطار الغلاف المشترك (125A) من تكاليف المخزون للمقاولين [4].
-
تعدد الاستخدامات: تكوينات قطبية متعددة (1P/2P/3P/4P) وتيارات مقدرة (1A~125A) تجعلها مناسبة لمجموعة متنوعة من التطبيقات، من الإضاءة السكنية إلى الآلات الصناعية [3].
أفكار أخيرة
يعد اختيار قاطع الدائرة المناسب أمرًا بالغ الأهمية للسلامة الكهربائية وموثوقية النظام والأداء على المدى الطويل - وتوفر سلسلة CHINT NXB-63 C-Curve (1P/2P/3P/4P، 1A~125A) التنوع والمتانة والحماية التي تحتاجها للمشاريع السكنية والتجارية والصناعية الخفيفة. إن نطاق التيار الواسع وخصائص فصل منحنى C وتكوينات الأقطاب المتعددة تجعلها حلاً مرنًا لأي دائرة عامة تقريبًا.
من خلال اتباع قائمة التحقق من الاختيار وفهم الاعتبارات الرئيسية لتكوين القطب والتيار المقنن، يمكنك بثقة اختيار قاطع CHINT NXB-63 C-Curve المثالي لاحتياجاتك الخاصة. استشر دائمًا كهربائيًا مرخصًا للتركيب وتأكد من الامتثال لقوانين الكهرباء المحلية لزيادة السلامة والأداء. سواء كنت تقوم بتوصيل منزل جديد، أو ترقية مساحة تجارية، أو صيانة المعدات الصناعية، توفر سلسلة CHINT NXB-63 حماية متسقة وموثوقة يمكنك الوثوق بها. اكتشف جميع الطرز وقم بالشراء من المتجر الإلكتروني للكهرباء:
