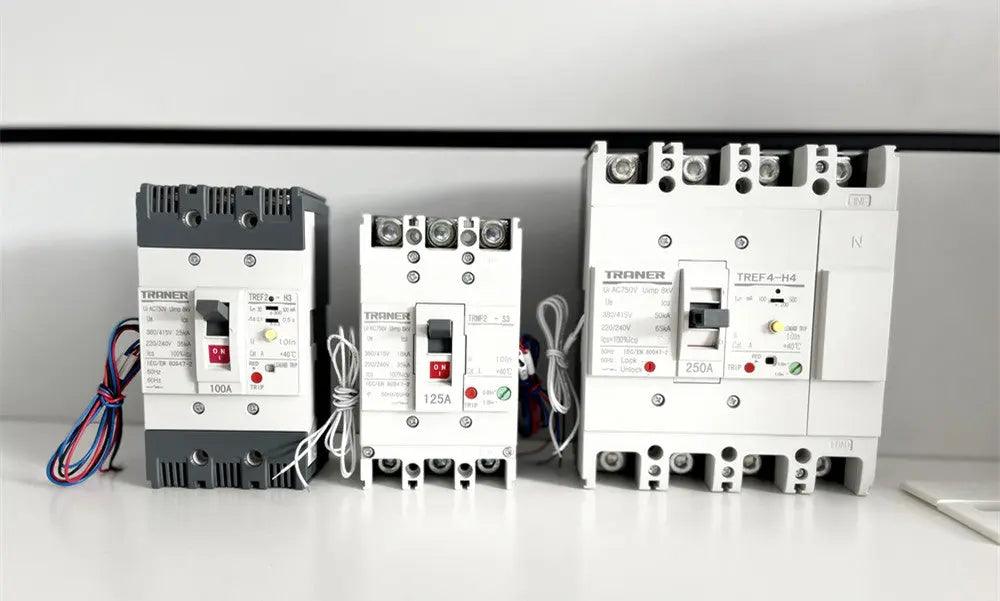

ما هو قاطع رحلة التحويل؟

قاطع رحلة التحويل هو نوع من قواطع الدوائر الكهربائية التي، بالإضافة إلى تعثرها تلقائيًا أثناء زيادة التيار الكهربائي وقطع التيار، يمكن أيضًا تشغيلها بواسطة إشارة كهربائية منفصلة للفصل قبل حدوث زيادة التيار. يتكون قاطع التحويل من ثلاثة اتصالات: بمصدر الطاقة، والخرج، واتصال ثالث يتم توصيله عادة بنظام أمان مثل كاشف الدخان.

كيف تعمل؟

توفر قواطع رحلة التحويل درجة إضافية من الحماية ضد ارتفاعات التيار، وعلى الرغم من أنها تخدم غرضًا مشابهًا لقواطع الدائرة العادية، إلا أنها تعمل بشكل مختلف إلى حد ما. سيتعطل قاطع الدائرة تلقائيًا عند اكتشاف خطأ، مما يؤدي إلى قطع التيار عن الدائرة لتجنب مشاكل مثل الأسلاك شديدة السخونة.

يتعطل القاطع عندما ترتفع التيارات بشكل كبير، مما يؤدي إلى شحن المغناطيس الكهربائي الموجود أسفل القاطع الرئيسي، والذي يقوم بتشغيل المفتاح ويقطع التيار عن النظام. من ناحية أخرى، يوفر قاطع رحلة التحويل حماية إضافية.

يوفر طريقة بديلة لشحن المغناطيس الكهربائي، والذي يقوم بتشغيل المفتاح. وهذا يمكّنك من فصل القاطع عن بعد أو تلقائيًا وقطع التيار في حالات الطوارئ.

هناك عدة أنواع مختلفة من قواطع رحلة التحويل، منها التلقائي واليدوي، ولكل منها إعداد مختلف قليلاً. ومع ذلك، على الرغم من الاختلاف، فإنها تعمل بشكل متشابه. على سبيل المثال، ترتبط بعض رحلات التحويل بمصدر طاقة خارجي. لذا، عندما تصل زيادة التيار إلى هذا المصدر، فإنه يرسل إشارة إلى القاطع الرئيسي، مما يتسبب في إيقاف تشغيل الطاقة تلقائيًا.

تتصل رحلات التحويل الأخرى بمفتاح تحكم عن بعد على الجزء الخارجي من المبنى. لقطع التيار عبر رحلة التحويل، ما عليك سوى الضغط على الزر الموجود على المفتاح لإرسال زيادة التيار الكهربائي عبر أسلاك رحلة التحويل وقطع التيار.

أين تُستخدم قواطع رحلة التحويل؟

على الرغم من أن قواطع رحلة التحويل هي ملحق اختياري للمباني، إلا أنها توفر طبقة إضافية من الأمان، لذلك يختار العديد من الأفراد تركيبها. بشكل عام، ينظر قانون البناء المحلي إلى هذه الإضافات على أنها إضافات اختيارية، لذلك لا تحتاج تقنيًا إلى تضمينها في مشروعك.

ومع ذلك، لا يضر تضمينها، خاصة إذا كان المبنى يحتوي على آلات أو معدات باهظة الثمن كما هو الحال في بيئة صناعية. بالإضافة إلى ذلك، يمكن أن يؤدي إضافة رحلة التحويل بسهولة إلى قطع التيار عن المبنى إذا لزم الأمر في حالات الطوارئ.

إلى جانب المستودعات الكبيرة والمرافق التي تضم آلات صناعية عالية الجودة، تتميز العديد من الشركات بقواطع رحلة التحويل كإجراء وقائي للسلامة.

غالبًا ما تُستخدم قواطع رحلة التحويل بالتنسيق مع أنظمة الرش وأنظمة إخماد الحرائق الأخرى التي يمكن أن تتسبب في حدوث دائرة قصر للأجهزة الكهربائية. يتم توصيل قاطع التحويل بكاشف الحريق أو الإنذار، بحيث عند تشغيل الإنذار، يتم فصل القاطع تلقائيًا، مما يقطع التيار عن أي أجهزة كمبيوتر أو أقفال إلكترونية أو أي معدات كهربائية أخرى قبل أن تتمكن الرشاشات من غمرها بالماء.

لماذا تعتبر قواطع رحلة التحويل مهمة؟

على الرغم من الطبيعة الاختيارية لقواطع رحلة التحويل، إلا أنها يمكن أن تكون جهاز أمان أساسيًا في النظام الكهربائي. ونتيجة لذلك، يدمج العديد من الكهربائيين هذه القواطع كطبقة إضافية من الأمان لأنها يمكن أن تمنع الإصابة والتلف أثناء ارتفاعات التيار أو حالات الطوارئ الأخرى.

تعتبر هذه القواطع مفيدة على عدة جبهات، ولكن أحد أكثر الطرق شيوعًا التي يستخدمها الناس هي أثناء الحريق. عن طريق قطع التيار عند اندلاع حريق، لم تعد المخاطر الكهربائية تمثل خطرًا كبيرًا.

يقوم آخرون بتوصيل قاطع التحويل بأجهزة إنذار الدخان في منازلهم، لذلك يتم قطع التيار تلقائيًا عندما تقوم أجهزة الكشف بتشغيل إنذار. بالطبع، قد لا يكون هذا منطقيًا في بعض الحالات، حيث أحيانًا ينطلق إنذار الدخان بسبب البخار من الدش أو الدخان من المطبخ.

ومع ذلك، بالاستمرار في نفس المثال، فإن توصيل قاطع رحلة التحويل بإنذار الدخان أمر حكيم، خاصة عندما يكون نظام الرش متضمنًا. سيقطع الجهاز التيار عن المبنى بمجرد أن تقوم أجهزة كشف الدخان بتشغيل نظام الرش، مما يساعد على تقليل مخاطر الصعق بالكهرباء.

الخلاصة

يعد مفتاح الفصل الجانبي إضافة اختيارية للنظام الكهربائي لمبناك ومصمم للحماية والأمان الإضافيين. يساعد هذا النظام على تقليل الأضرار التي تلحق بالمعدات الكهربائية بسبب ارتفاعات التيار، ويقلل من فرص الإصابة الشخصية، ويتجنب مخاطر الصعق بالكهرباء في حالة نشوب حريق. لذا، على الرغم من أن مفاتيح الفصل الجانبية ليست إلزامية، إلا أن دمجها ليس فكرة سيئة!

إذا كنت بحاجة إلى مساعدة في تركيب مفتاح الفصل الجانبي، فإن Bay Power هنا للمساعدة. تواصل معنا اليوم لتلبية جميع احتياجاتك من المكونات الكهربائية.
