مفتاح اختيار بمفتاح 22 مم LAY37-11Y2, LAY37-20Y3، نوع تثبيت/لحظي بوضعين/ثلاثة أوضاع
السعر الاعتيادي
$10.60 USD
السعر الاعتيادي
$14.50 USD
سعر البيع
$10.60 USD
سعر الوحدة
لكل
الشحن يُحسب عند إتمام الشراء.
تعذّر تحميل توفر الاستلام

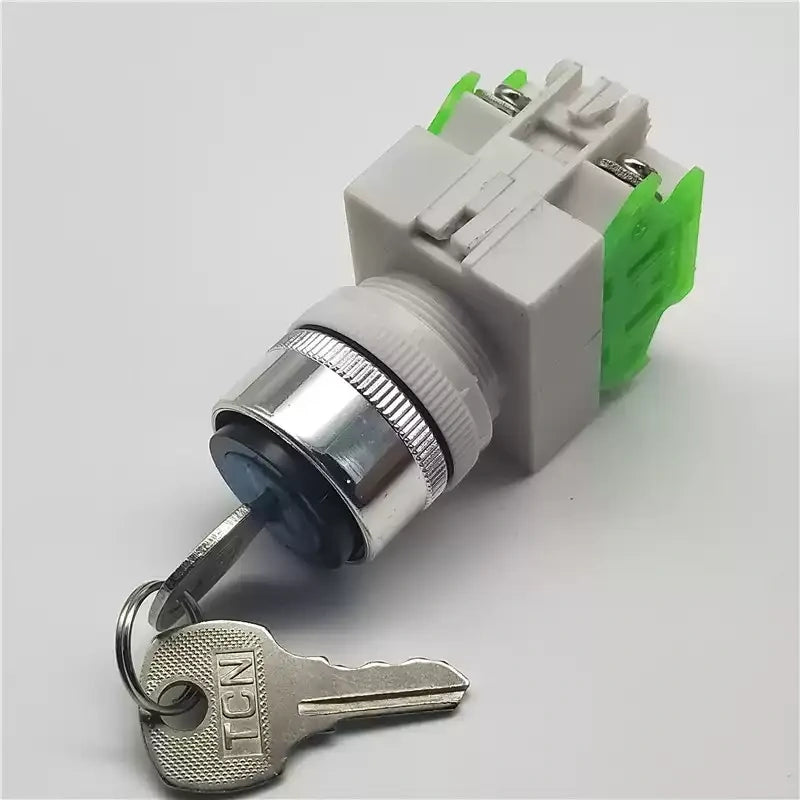

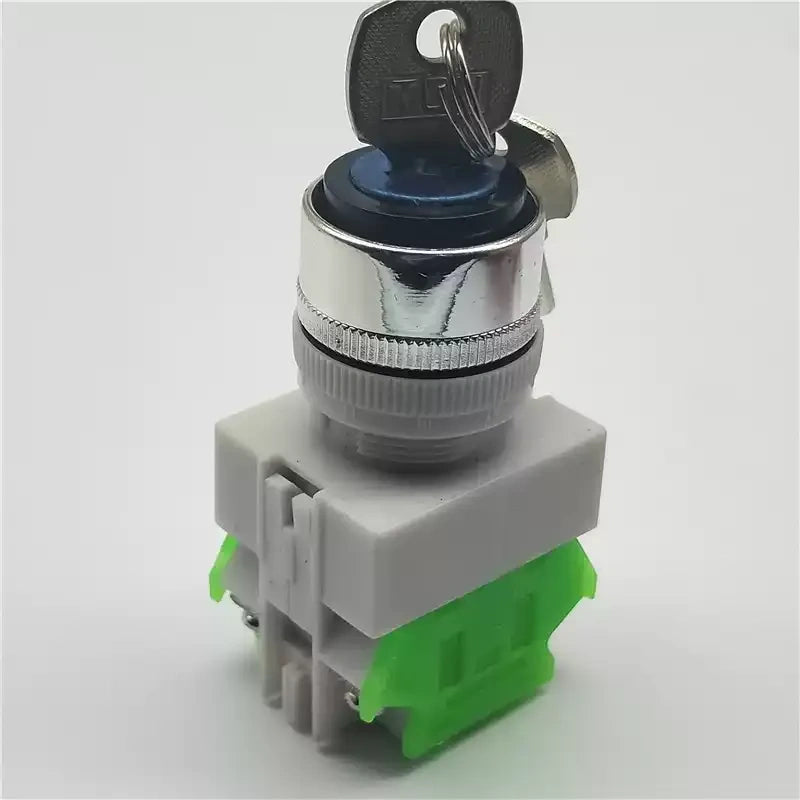

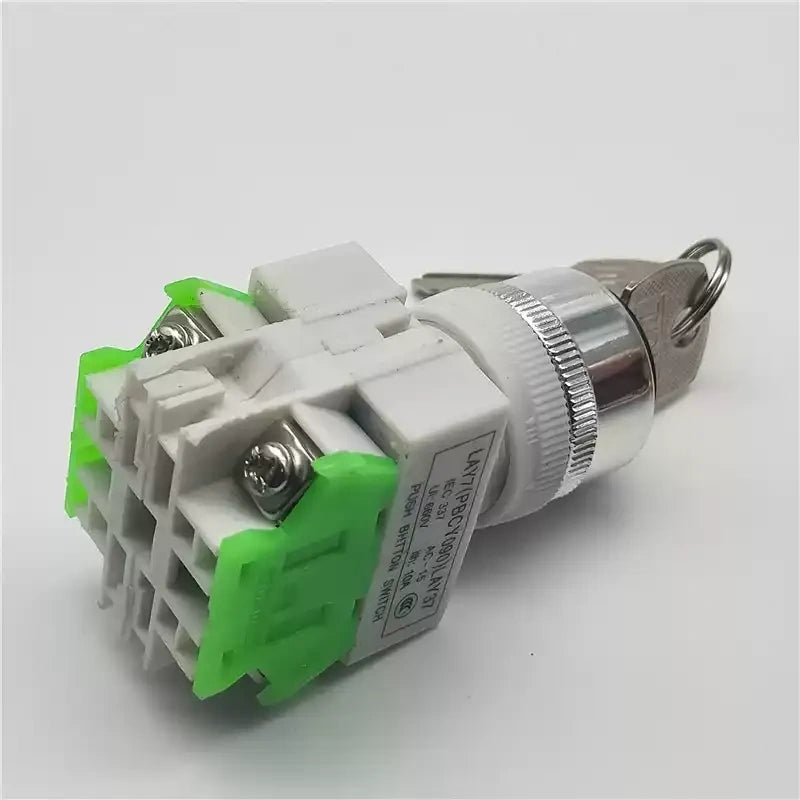

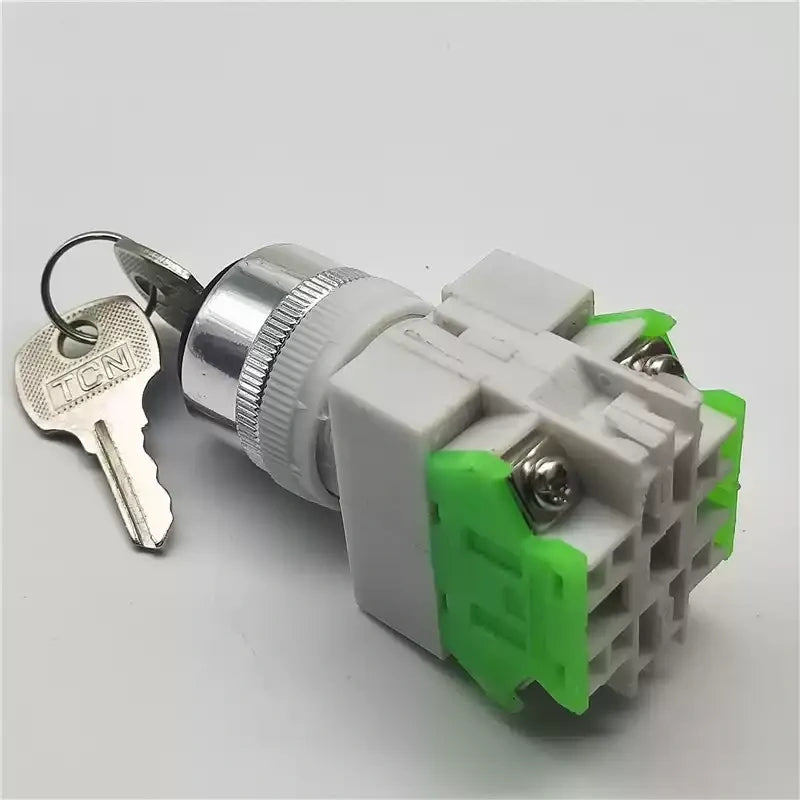

مفتاح محدد المفتاح 22 مم سلسلة LAY7 / LAY37 (LAY37-11Y2، LAY37-20Y3)
نظرة عامة
هذا مفتاح دوار محدد يعمل بالمفتاح مقاس 22 مم، يُستخدم على نطاق واسع في لوحات التحكم الصناعية لبدء/إيقاف تشغيل المعدات واختيار الوضع وقفل الأمان.
- السلسلة المتوافقة: LAY7 / LAY37 (تصميم قابل للتبديل)
- فتحة التركيب: فتحة لوحة قياسية 22 مم
- التيار/الجهد المقدر: 10 أمبير / 660 فولت (تيار متردد -15)
- فئة الحماية: IP40
- الميزات الرئيسية: تصميم يعمل بالمفتاح (يمنع التشغيل غير المصرح به)، خيارات القفل الذاتي/إعادة الضبط الذاتي، غلاف مقاوم للحريق.
المواصفات
| الخاصية | القيمة |
|---|---|
brand |
المركز الكهربائي B2C |
model_series |
LAY37 / LAY7 |
product_type |
مفاتيح التحكم الصناعية > مفاتيح التحديد الدوارة والمفتاحية |
mounting_hole_diameter |
22 مم (فتحة لوحة قياسية) |
rated_voltage |
660 فولت تيار متردد كحد أقصى، 24 فولت/110 فولت/220 فولت شائع |
rated_current |
10 أمبير (تيار حراري)، 5 أمبير (حمل مقاوم) |
contact_resistance |
≤20mΩ |
insulation_resistance |
≥20MΩ |
protection_class |
IP40 (اللوحة الأمامية) |
housing_material |
بلاستيك هندسي مقاوم للحريق |
contact_material |
سبيكة فضية |
mechanical_life |
≥500,000 عملية |
working_temperature |
-20 درجة مئوية ~ +55 درجة مئوية |
2. الموديلات الرئيسية وتكوينات التلامس
| الموديل | المواضع | تكوين التلامس | نوع التشغيل | التطبيق |
|---|---|---|---|---|

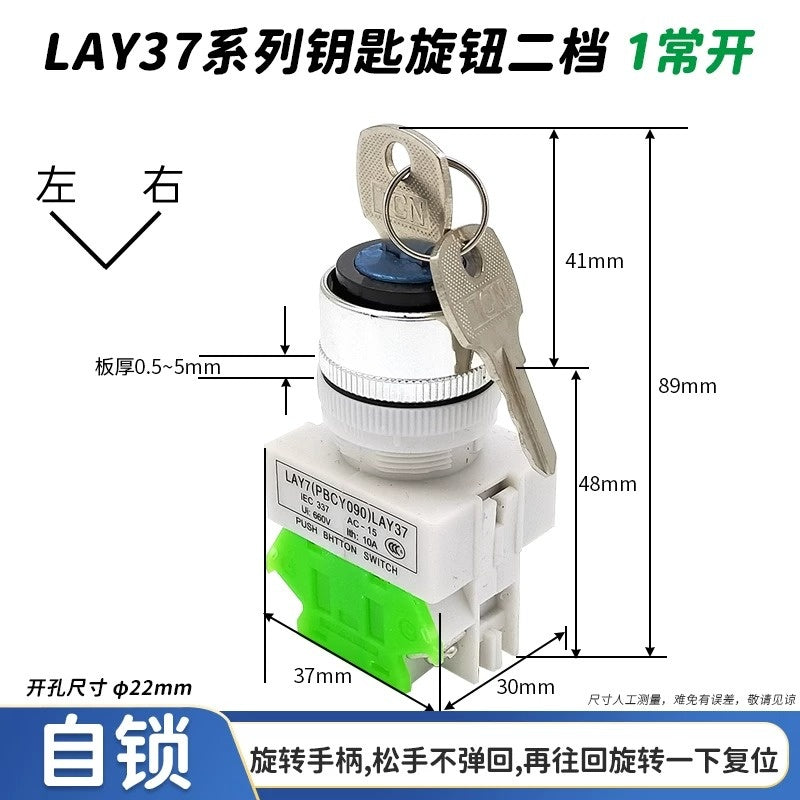

| LAY37-10Y2 | موضعان | 1NO (1 مفتوح عادةً) | قفل ذاتي | تحكم بسيط تشغيل/إيقاف |
| LAY37-11Y2 | موضعان | 1NO + 1NC (1 مفتوح 1 مغلق) | قفل ذاتي | التبديل بين دائرتين |
| LAY37-20Y2 | موضعان | 2NO (2 مفتوحين عادةً) | قفل ذاتي | تحكم متزامن بدائرتين |
| LAY37-20Y3 | 3 مواضع | 2NO (2 مفتوحين عادةً) | قفل ذاتي | اختيار 3 أوضاع يسار/وسط/يمين |
| LAY37-11Y22 | موضعان | 1NO + 1NC | إعادة ضبط ذاتي (عودة زنبركية) | تبديل لحظي، تطبيقات آمنة من الأعطال |
| LAY37-20Y33 | 3 مواضع | 2NO (2 مفتوحين عادةً) | إعادة ضبط ذاتي (العودة إلى المركز) | اختيار الوضع المؤقت، أقفال الأمان المتداخلة |
3. وصف الوظائف (من الرسم التخطيطي الخاص بك)
-
قفل ذاتي بوضعين (1NO+1NC):
الحالة الافتراضية: جانب واحد قيد التشغيل، وجانب واحد في وضع الإيقاف. عند التدوير، يتم تشغيل الجانب الآخر ويتم إيقاف الجانب الأصلي. يبقى في الموضع الجديد.
-

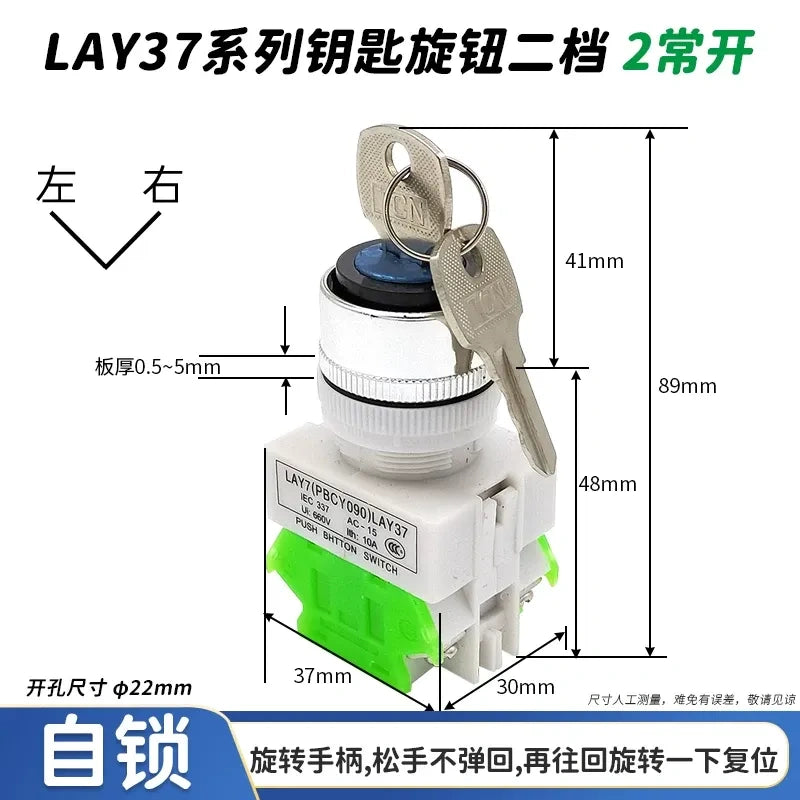

قفل ذاتي بوضعين (2NO):
الحالة الافتراضية: كلا الدائرتين في وضع الإيقاف. عند التدوير، يتم تشغيل كلا الدائرتين. عند التدوير مرة أخرى، يتم إيقاف تشغيلهما.
-

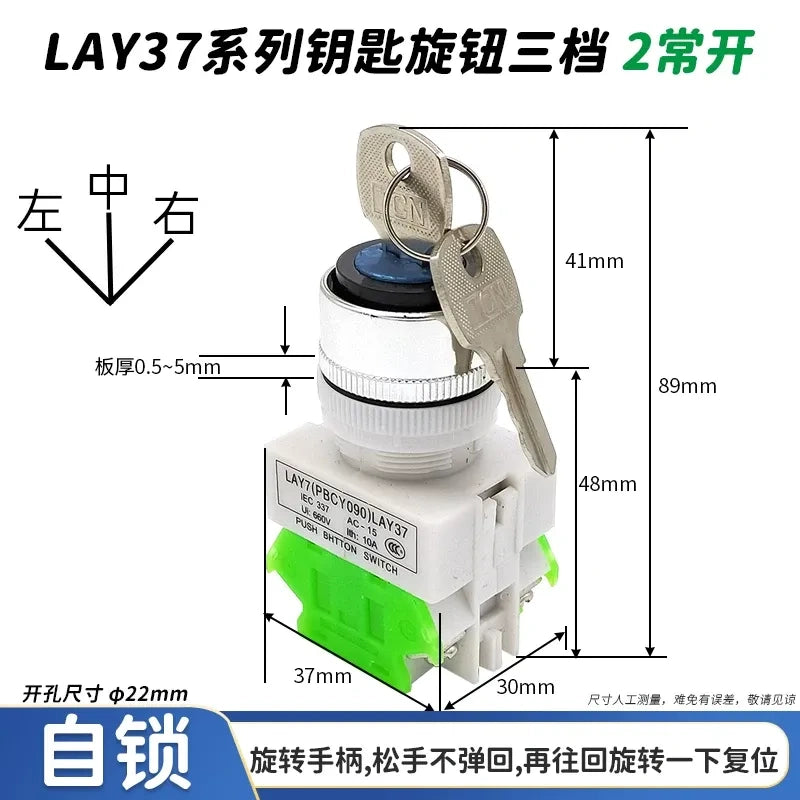

قفل ذاتي بثلاثة أوضاع (2NO):
الحالة الافتراضية: كلا الدائرتين في وضع الإيقاف (الموضع الأوسط). تدوير لليسار: الدائرة اليسرى قيد التشغيل. تدوير لليمين: الدائرة اليمنى قيد التشغيل. يبقى في الموضع الجديد.
-

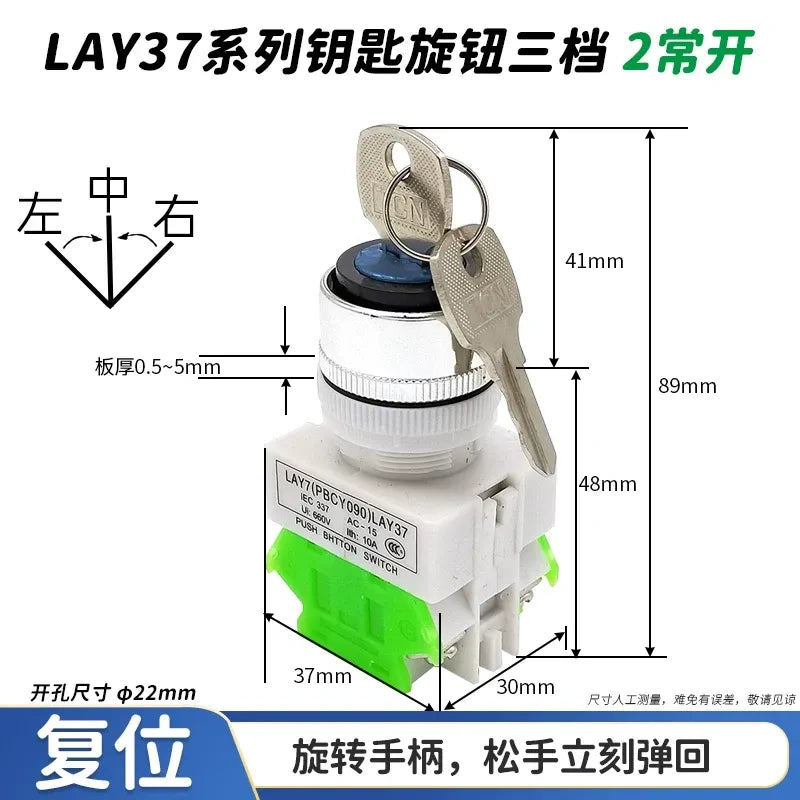

إصدارات إعادة الضبط الذاتي:
يعود المفتاح تلقائيًا إلى الموضع الافتراضي عند تحريره (الموضع المركزي لثلاثة مواضع، الموضع الأصلي لموضعين).
4. سيناريوهات التطبيق
- لوحات التحكم في الآلات الصناعية
- خزائن التحكم في المصاعد
- التحكم في معدات التدفئة والتهوية وتكييف الهواء (HVAC)
- لوحات توزيع الطاقة
- أنظمة قفل الأمان المتداخلة للمعدات
