مفتاح اختيار دوار 22 مم LAY37-11X2(Y090) بموضعين/ثلاثة مواضع من النوع التثبيتي/اللحظي
السعر الاعتيادي
$10.30 USD
السعر الاعتيادي
$15.20 USD
سعر البيع
$10.30 USD
سعر الوحدة
لكل
الشحن يُحسب عند إتمام الشراء.
تعذّر تحميل توفر الاستلام
22mm Round LAY37-11X2(Y090) Rotary Selector Switch 2&3 Position Gear NC NO Self Locking / Self Reset Control Button
نظرة عامة

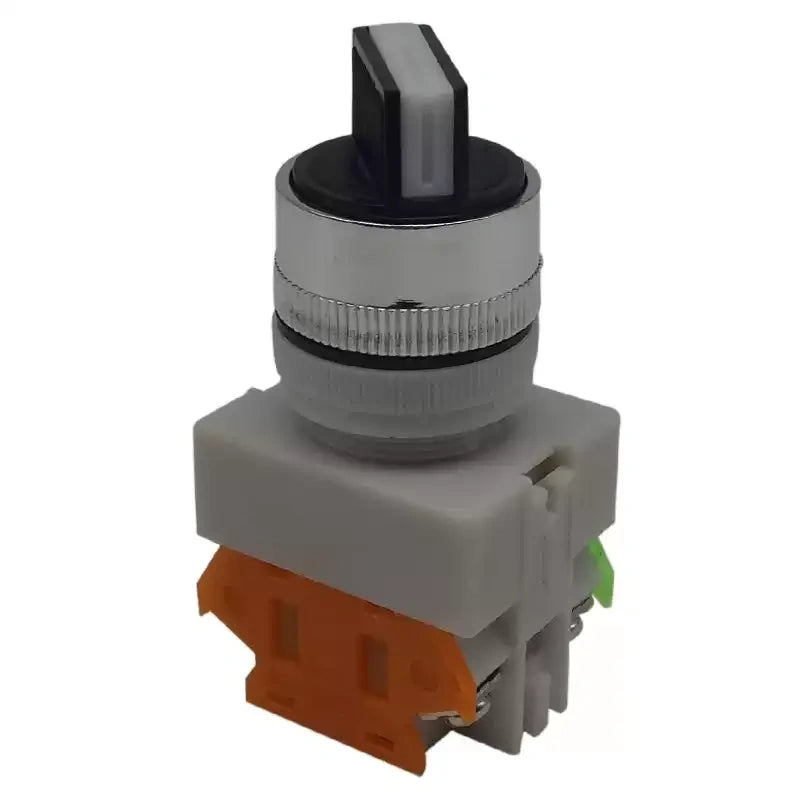

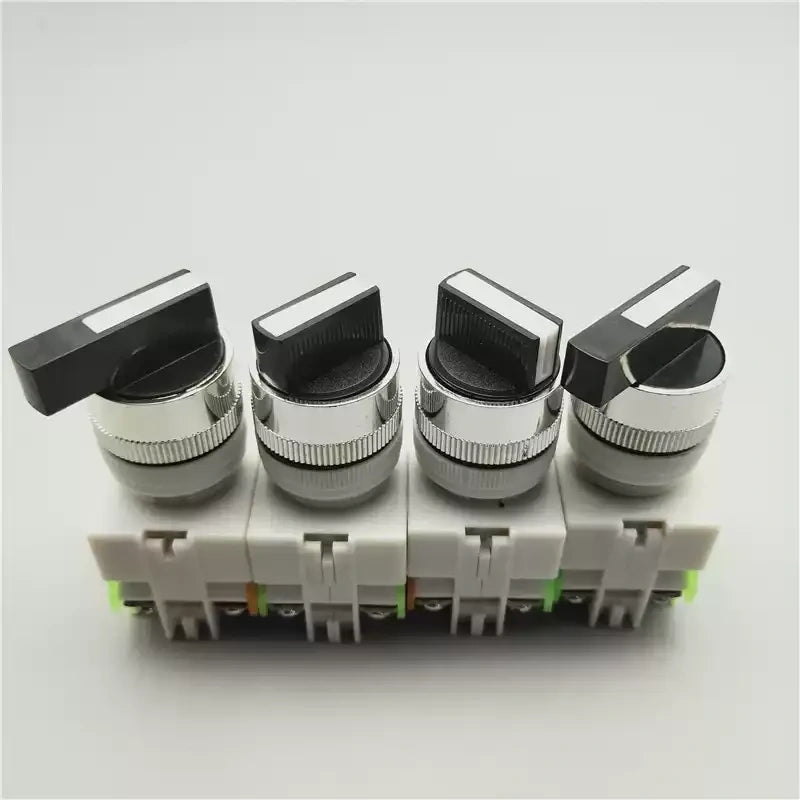

مفتاح تحديد دوار دائري من سلسلة LAY37 بقطر 22 مم، اختياري بوضعيتين/3 وضعيات، وأنواع تلامس 1NO 1NO+1NC 2NO. يتوفر بمقبض قصير وطويل، تصنيف 10 أمبير 660 فولت تيار متردد، حماية IP40، ملامسات من سبيكة الفضة وهيكل مقاوم للاشتعال. مناسب للوحات التحكم الصناعية ومفتاح وضع المعدات ونظام التحكم في الطاقة.
وصف وظيفة المفتاح الدوار؟
-
وظيفة القفل الذاتي بوضعيتين 1NO+1NC:عندما لا يتم تدويره، يكون أحد الجانبين مزودًا بالطاقة والآخر غير مزود بالطاقة. عند تدويره، يصبح الجانب الآخر مزودًا بالطاقة ويفقد الجانب الأصلي طاقته.
-
وظيفة القفل الذاتي بوضعيتين 2NO:عند التدوير، يتم تنشيط الدائرتين؛ وعند إعادته، يتم إلغاء تنشيط الدائرتين. (بالنسبة لإصدار إعادة الضبط الذاتي، فإنه يعود إلى وضع إلغاء التنشيط عند تحريره.)
-
وظيفة القفل الذاتي بوضعيتين 2NC:عند التدوير، يتم إلغاء تنشيط الدائرتين؛ وعند إعادته، يتم تنشيط الدائرتين. (بالنسبة لإصدار إعادة الضبط الذاتي، فإنه يعود إلى وضع التنشيط عند تحريره.)
-
وظيفة القفل الذاتي بثلاث وضعيات 1NO+1NC:في الوضع الأوسط، تكون الدائرة اليسرى مزودة بالطاقة والدائرة اليمنى غير مزودة بالطاقة. يؤدي التدوير إلى اليسار إلى إلغاء تنشيط الدائرتين؛ ويؤدي التدوير إلى اليمين إلى تنشيط الدائرتين (يعتمد سلوك اليسار/اليمين على التوصيل). (بالنسبة لإصدار إعادة الضبط الذاتي، فإنه يعود إلى الوضع الأوسط عند تحريره.)
-
وظيفة القفل الذاتي بثلاث وضعيات 2NO:يؤدي التدوير إلى اليسار إلى تنشيط الدائرة اليسرى؛ ويؤدي التدوير إلى اليمين إلى تنشيط الدائرة اليمنى. (بالنسبة لإصدار إعادة الضبط الذاتي، فإنه يعود إلى الوضع الأوسط، مع إلغاء تنشيط الدائرتين، عند تحريره.)
-
وظيفة القفل الذاتي بثلاث وضعيات 2NC:يؤدي التدوير إلى اليسار إلى تنشيط الدائرة اليمنى؛ ويؤدي التدوير إلى اليمين إلى تنشيط الدائرة اليسرى. (بالنسبة لإصدار إعادة الضبط الذاتي، فإنه يعود إلى الوضع الأوسط، مع تنشيط الدائرتين، عند تحريره.)
-
الاختلاف الرئيسي:
- القفل الذاتي: يبقى في الوضع الذي تديره إليه؛ يتطلب تدويرًا يدويًا للعودة.
- إعادة الضبط الذاتي (العودة بالزنبرك): يعود تلقائيًا إلى وضعه الأصلي عند تحريره.
المواصفات
| السمة | التفاصيل |
|---|---|
| العلامة التجارية | عام / OEM |
| سلسلة المنتجات | LAY37، متوافق مع: LAY7، Y090 |
| نوع المنتج | مفتاح تحكم صناعي، مفتاح تبديل دوار |
| فتحة التركيب | لوحة قياسية دائرية بقطر 22 مم |
| الجهد المقدر | بحد أقصى 660 فولت تيار متردد، شائع: 24 فولت / 110 فولت / 220 فولت تيار متردد |
| التيار المقدر | 10 أمبير تيار حراري، 5 أمبير حمل مقاوم |
| مقاومة التلامس | ≤20mΩ |
| مقاومة العزل | ≥20MΩ |
| درجة الحماية | IP40 (اللوحة الأمامية) |
| مادة الهيكل | بلاستيك هندسي مقاوم للاشتعال |
| مادة التلامس | سبيكة فضية |
| العمر الميكانيكي | ≥ 500,000 عملية |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +55 درجة مئوية |
| الهيكل | رأس دائري، مقبض قصير / طويل اختياري |
| وضع العمل | قفل ذاتي / إعادة ضبط ذاتية بنابض |
| وضع الترس | وضعيتان / 3 وضعيات |
سمات النموذج المفصلة
| النموذج | المقبض | الوضعيات | تكوين التلامس | وضع التشغيل | وصف الوظيفة |
|---|---|---|---|---|---|

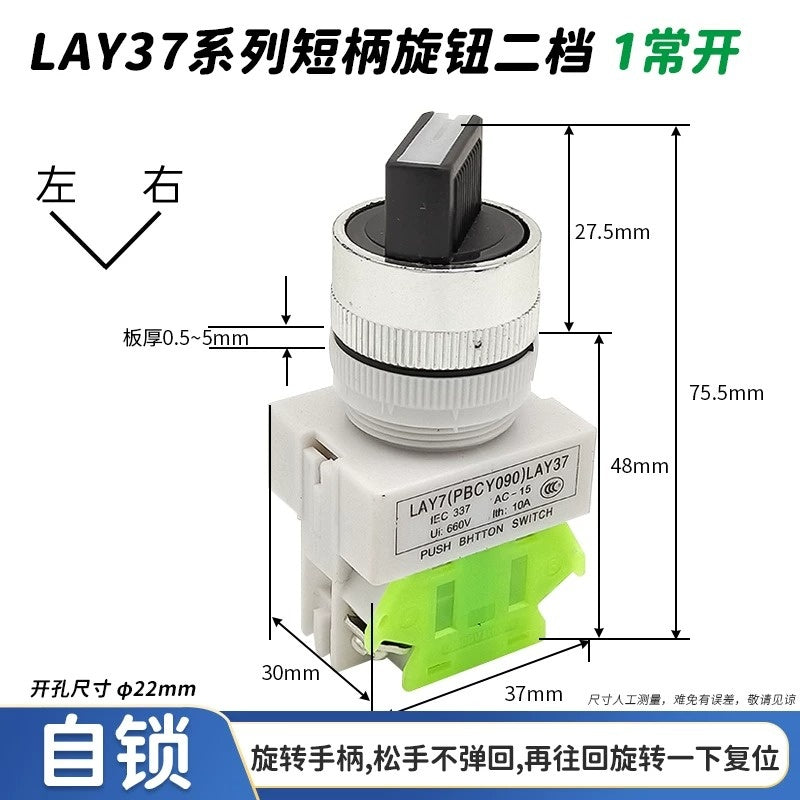

| LAY37-10X2 | قصير | وضعيتان | 1NO | قفل ذاتي | تحكم أساسي في التشغيل/الإيقاف بترسين |

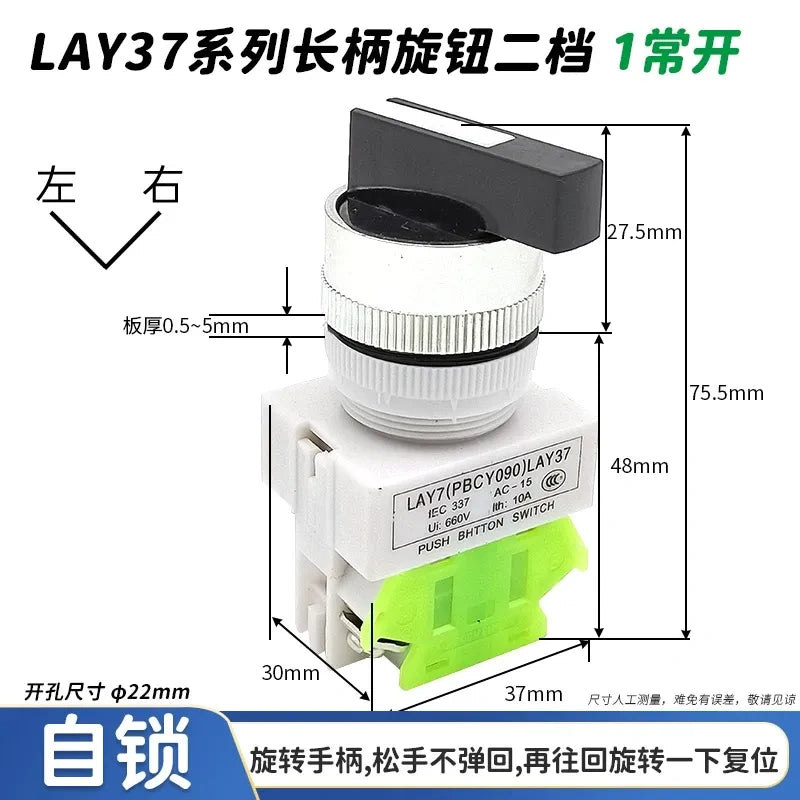

| LAY37-10BX2 | طويل | وضعيتان | 1NO | قفل ذاتي | مفتاح تشغيل/إيقاف بترسين بمقبض طويل |

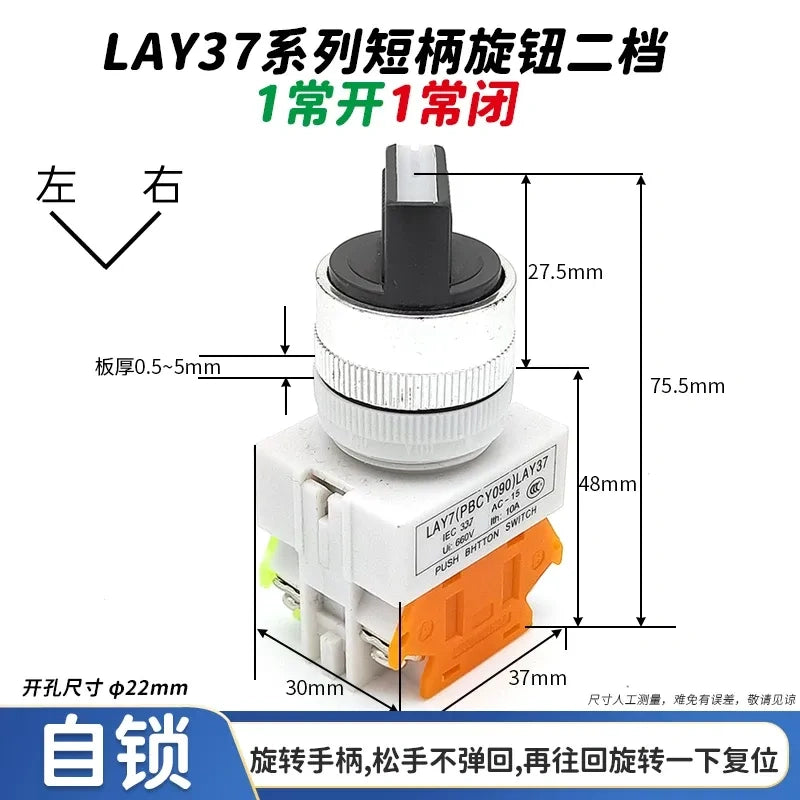

| LAY37-11X2 | قصير | وضعيتان | 1NO+1NC | قفل ذاتي | تحكم تبديل بدائرتين |
| LAY37-11BX2 | طويل | وضعيتان | 1NO+1NC | قفل ذاتي | مفتاح تبديل بدائرتين بمقبض طويل |

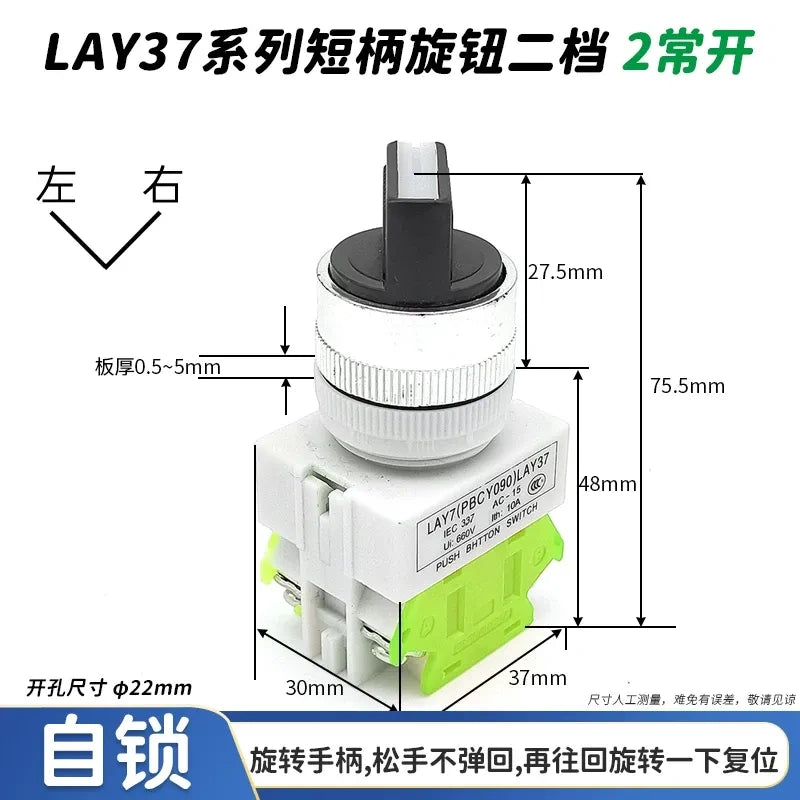

| LAY37-20X2 | قصير | وضعيتان | 2NO | قفل ذاتي | تحكم متزامن بدائرتين |

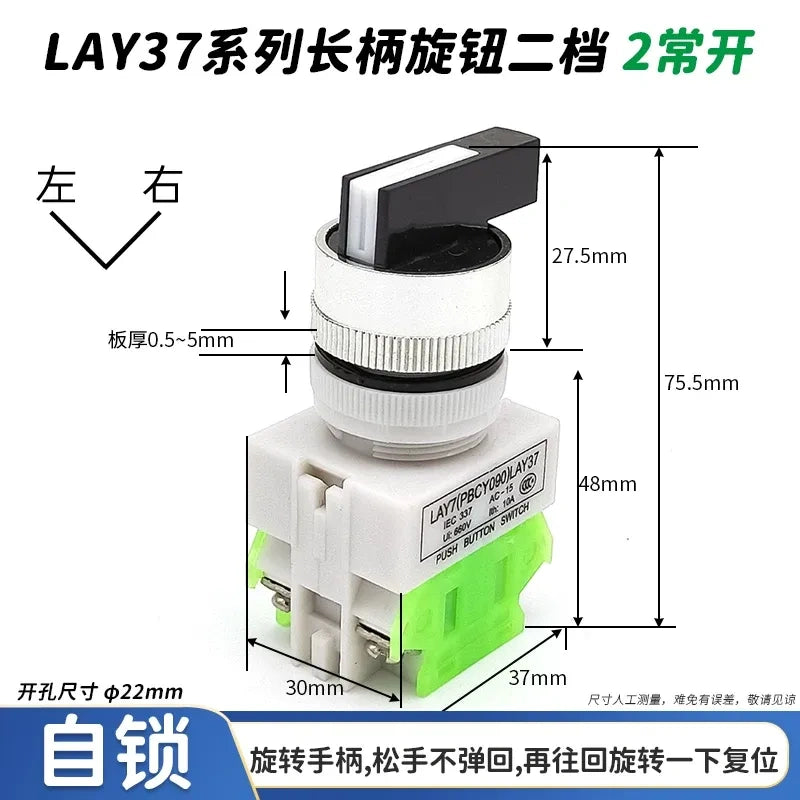

| LAY37-20BX2 | طويل | وضعيتان | 2NO | قفل ذاتي | مفتاح تبديل بدائرتين بمقبض طويل |

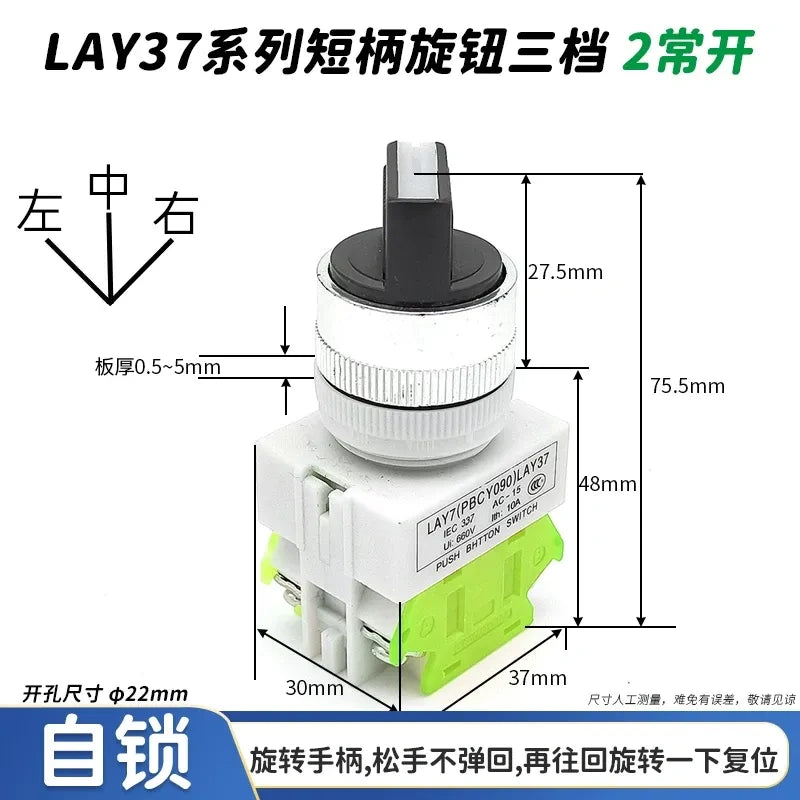

| LAY37-20X3 | قصير | 3 وضعيات | 2NO | قفل ذاتي | اختيار وضع 3 تروس، إيقاف متوسط |

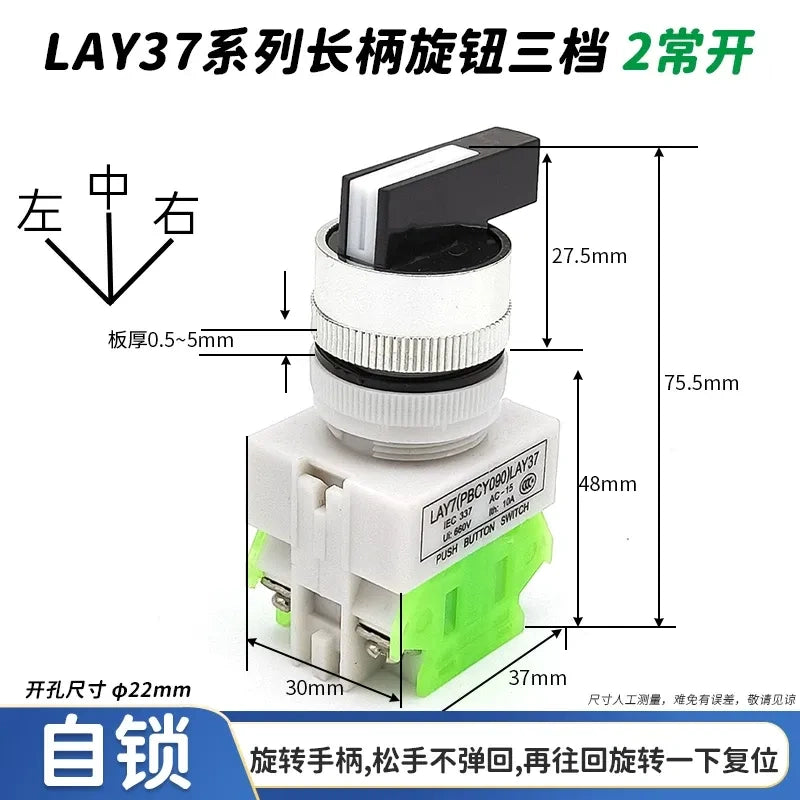

| LAY37-20BX3 | طويل | 3 وضعيات | 2NO | قفل ذاتي | محدد 3 تروس بمقبض طويل |

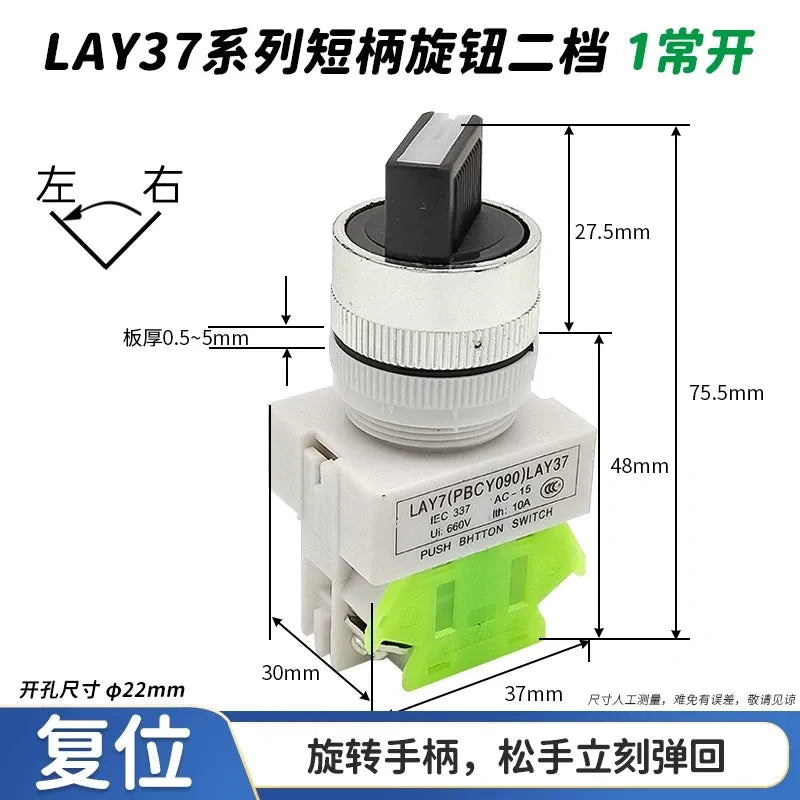

| LAY37-10X22 | قصير | وضعيتان | 1NO | إعادة ضبط ذاتية | تشغيل/إيقاف لحظي، عودة تلقائية |

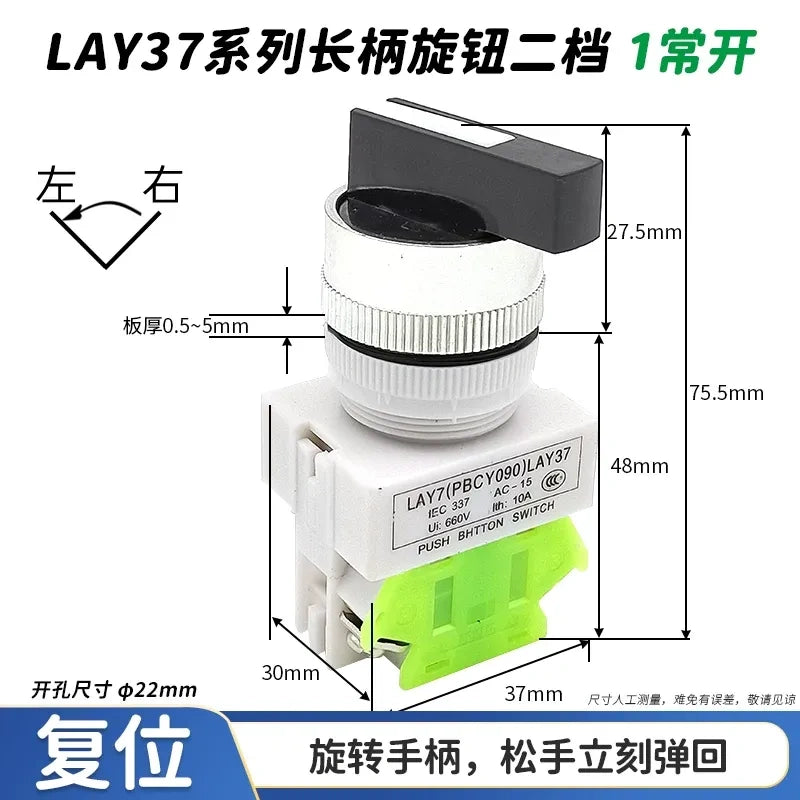

| LAY37-10BX22 | طويل | وضعيتان | 1NO | إعادة ضبط ذاتية | مفتاح لحظي بمقبض طويل |

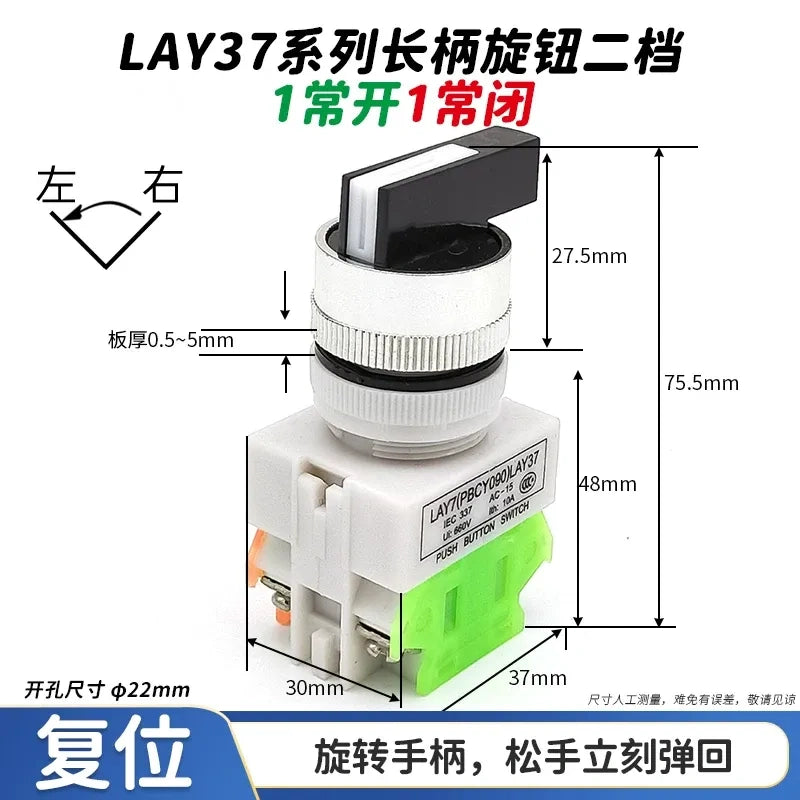

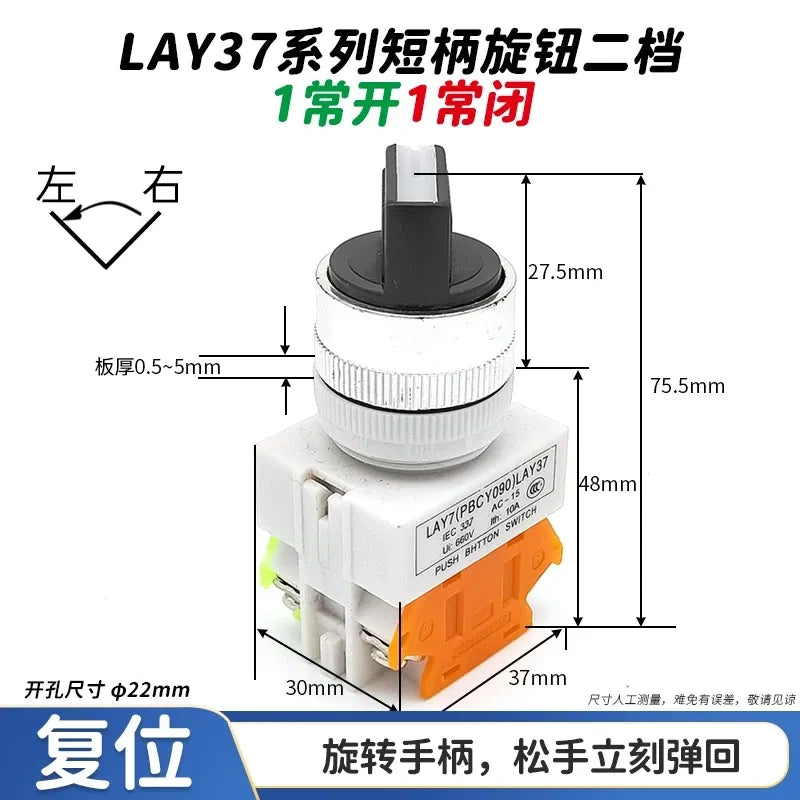

| LAY37-11X22 | قصير | وضعيتان | 1NO+1NC | إعادة ضبط ذاتية | تبديل الدائرة اللحظي |
| LAY37-11BX22 | طويل | وضعيتان | 1NO+1NC | إعادة ضبط ذاتية | تبديل لحظي بمقبض طويل |

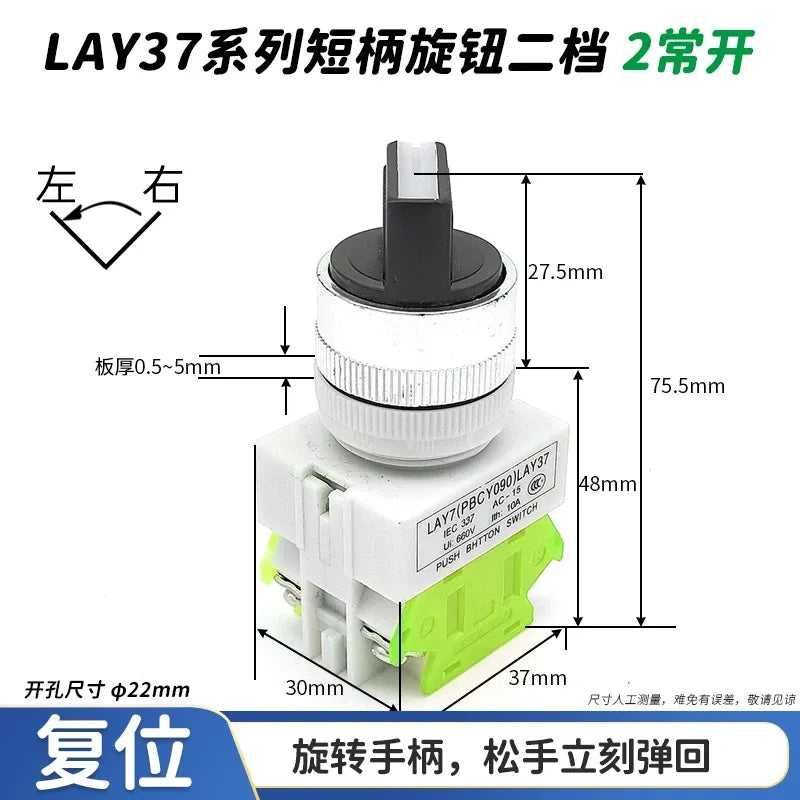

| LAY37-20X22 | قصير | وضعيتان | 2NO | إعادة ضبط ذاتية | تحكم لحظي بدائرتين |

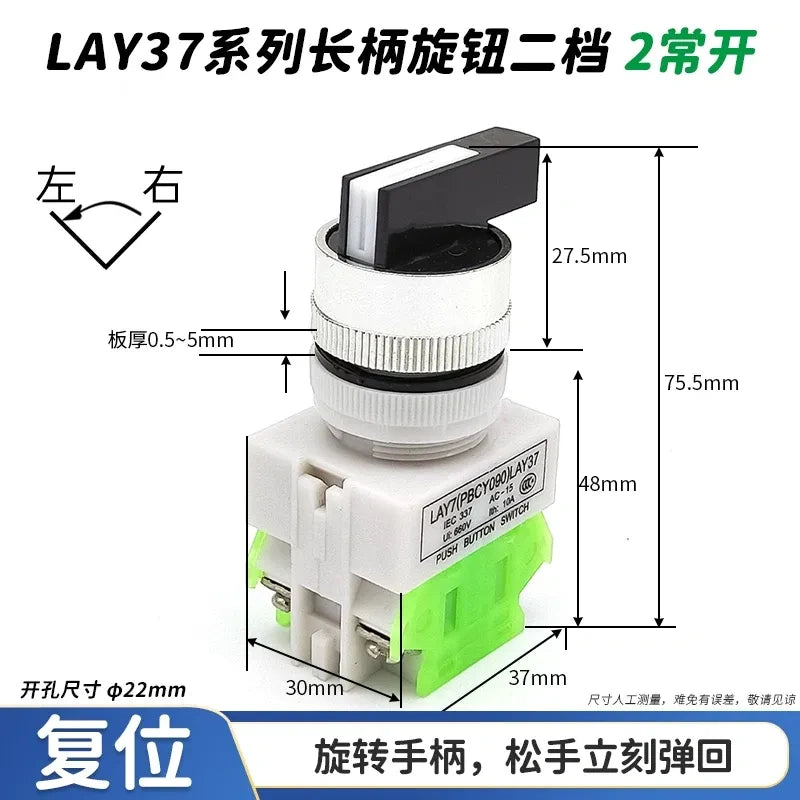

| LAY37-20BX22 | طويل | وضعيتان | 2NO | إعادة ضبط ذاتية | مفتاح لحظي بدائرتين بمقبض طويل |

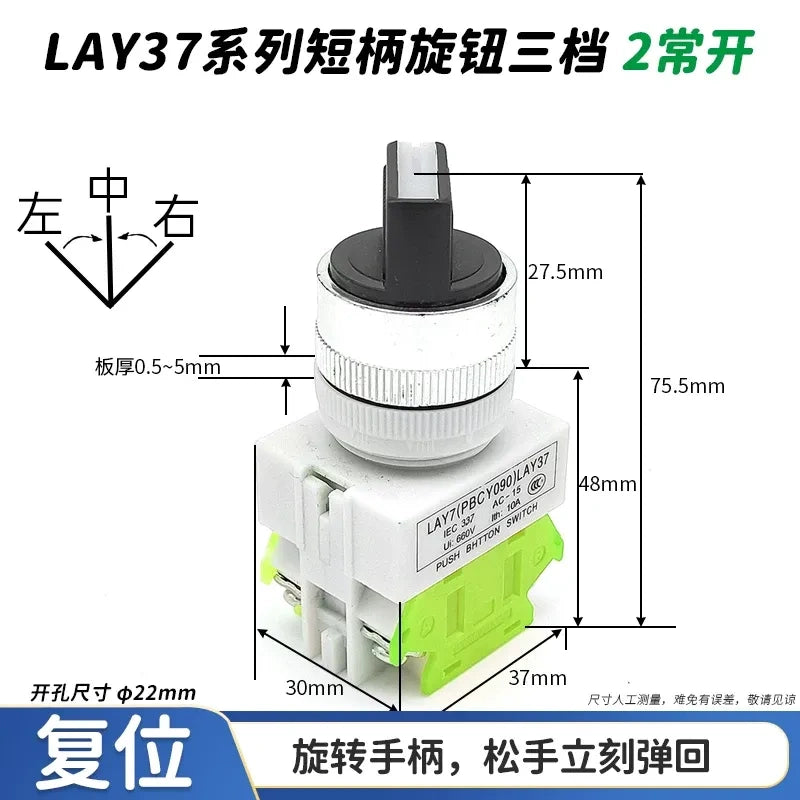

| LAY37-20X33 | قصير | 3 وضعيات | 2NO | إعادة ضبط ذاتية | مفتاح لحظي بـ 3 تروس، يعود إلى المنتصف |

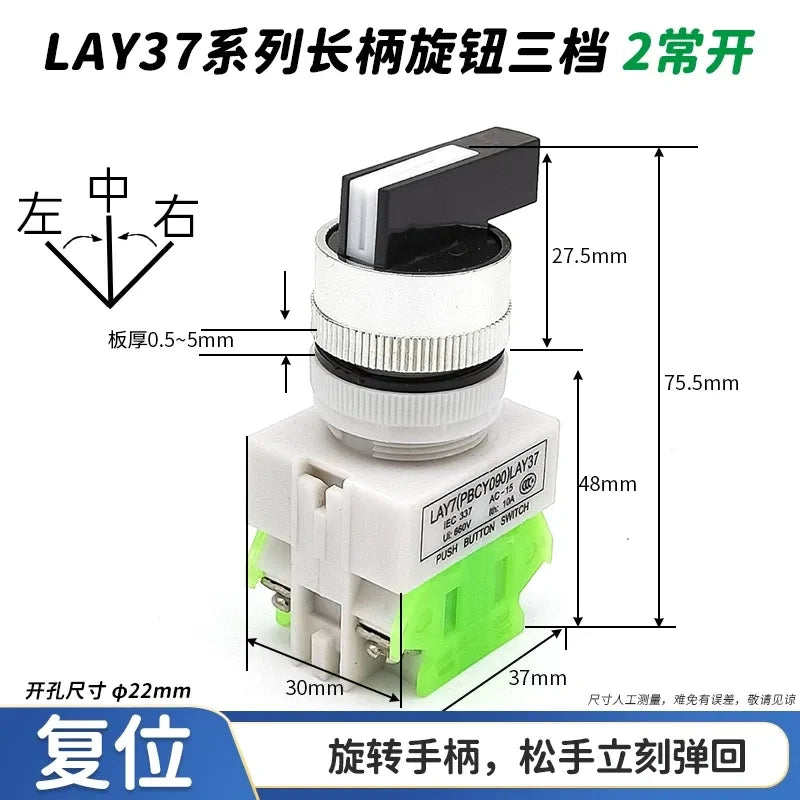

| LAY37-20BX33 | طويل | 3 وضعيات | 2NO | إعادة ضبط ذاتية | مفتاح إعادة ضبط ذاتية بـ 3 تروس بمقبض طويل |
