محرك تيار مستمر بإنكودر ضوئي 3429PE | 6-24V
السعر الاعتيادي
$26.70 USD
السعر الاعتيادي
سعر البيع
$26.70 USD
سعر الوحدة
لكل
الشحن يُحسب عند إتمام الشراء.
تعذّر تحميل توفر الاستلام
محرك التشفير الكهروضوئي 6 فولت 5000 دورة في الدقيقة، ثنائي الطور AB، لسيارات التوازن الذكية
محرك مشفر تيار مستمر 24 فولت 10000 دورة في الدقيقة، 448 CPR، لأذرع رافعة الكاميرا
نظرة عامة على المنتج

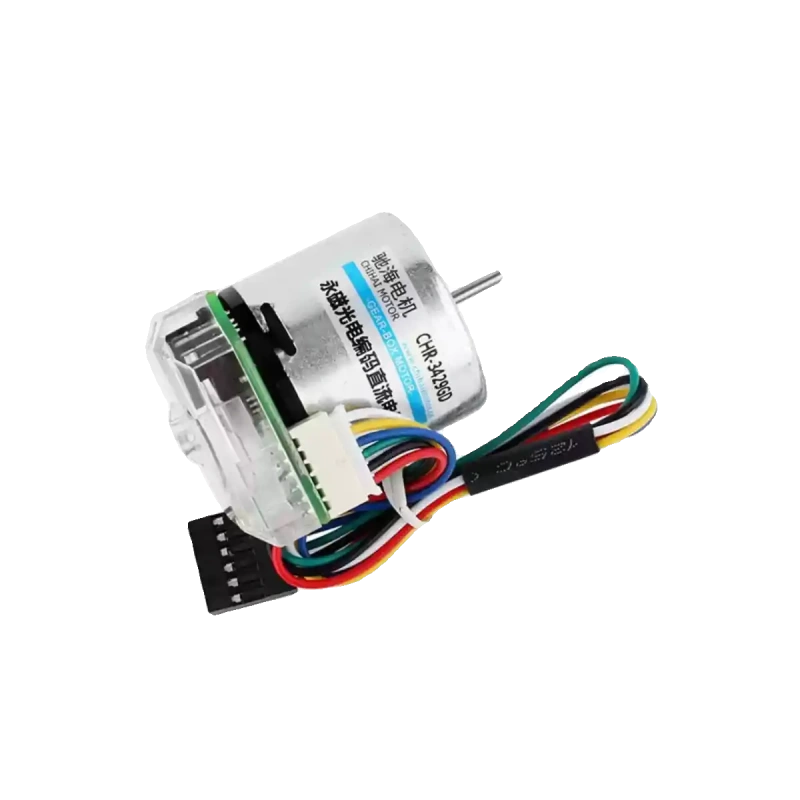

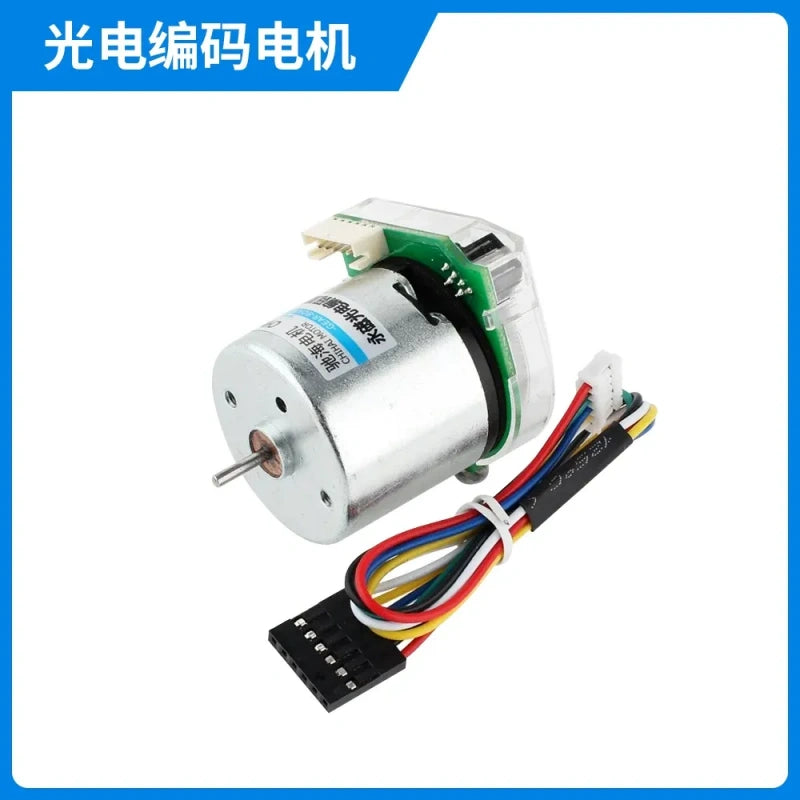

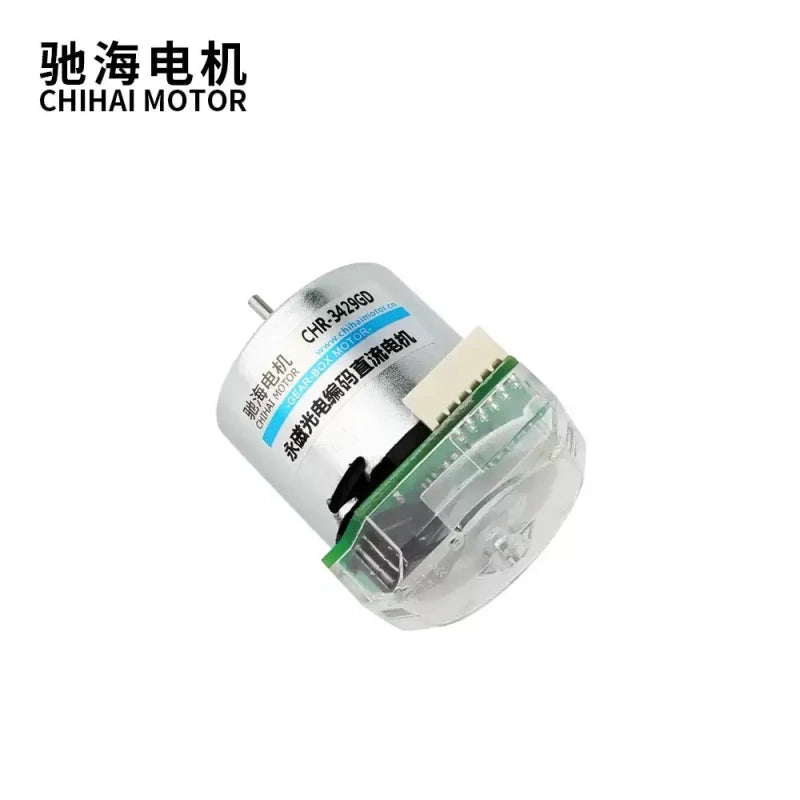

يُعد محرك التيار المستمر CHR-3429PE المزود بمشفر كهروضوئي محركًا دقيقًا مصممًا للتطبيقات التي تتطلب التحكم في السرعة بحلقة مغلقة وتغذية راجعة للموضع. يتميز هذا المحرك بمشفر Hall مغناطيسي تزايدي ثنائي الطور AB، ويوفر بيانات دقيقة للسرعة والموضع، مما يجعله مثاليًا للروبوتات الذكية، وسيارات التوازن، وأنظمة رافعة الكاميرا.
الميزات الرئيسية
- مشفر عالي الدقة: مشفر Hall مغناطيسي تزايدي ثنائي الطور AB مدمج بدقة 448 CPR (عدد النبضات لكل دورة)، متوافق مع STM32 ووحدات التحكم الدقيقة الأخرى المزودة بواجهات مشفرة للأجهزة.
- خيارات متعددة للجهد والسرعة: اختر من بين تيار مستمر 6 فولت (5000 دورة في الدقيقة)، 12 فولت (5000/10000 دورة في الدقيقة)، أو 24 فولت (10000 دورة في الدقيقة) لتلبية متطلبات مشروعك.
- جهد تشغيل واسع: يدعم تشغيل التيار المستمر من 6-24 فولت، مع أداء محسن عند 12 فولت و 24 فولت.
- تصميم قوي: عمود دائري بقطر 2 مم وطول 11.5 مم لنقل الطاقة الموثوق به.

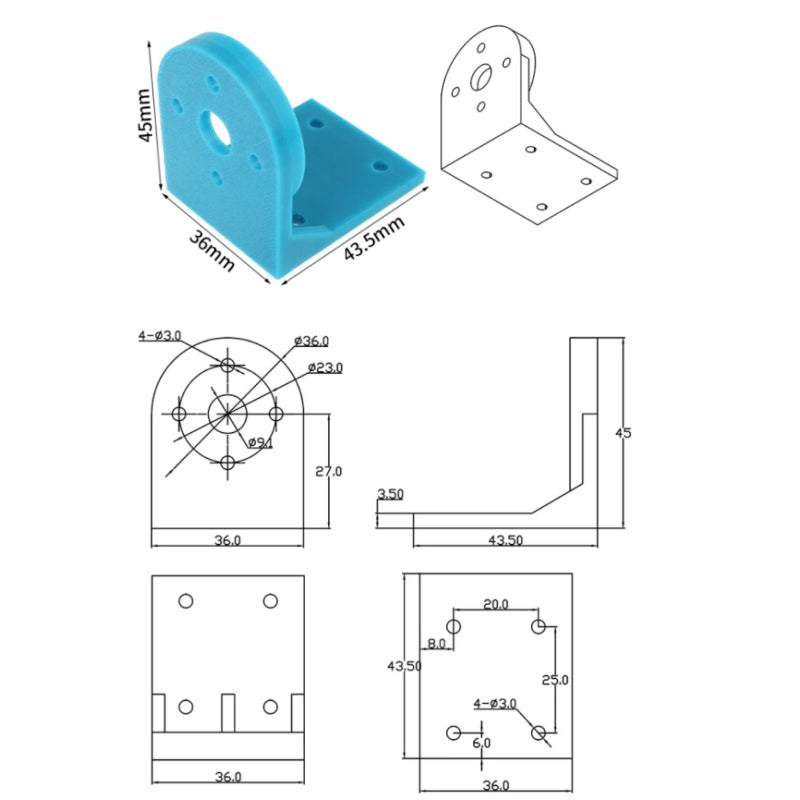

- قوس تثبيت اختياري: متاح مع قوس لسهولة التركيب في التطبيقات الثابتة.
المواصفات (CHR-3429PE)
- الموديل: CHR-3429PE

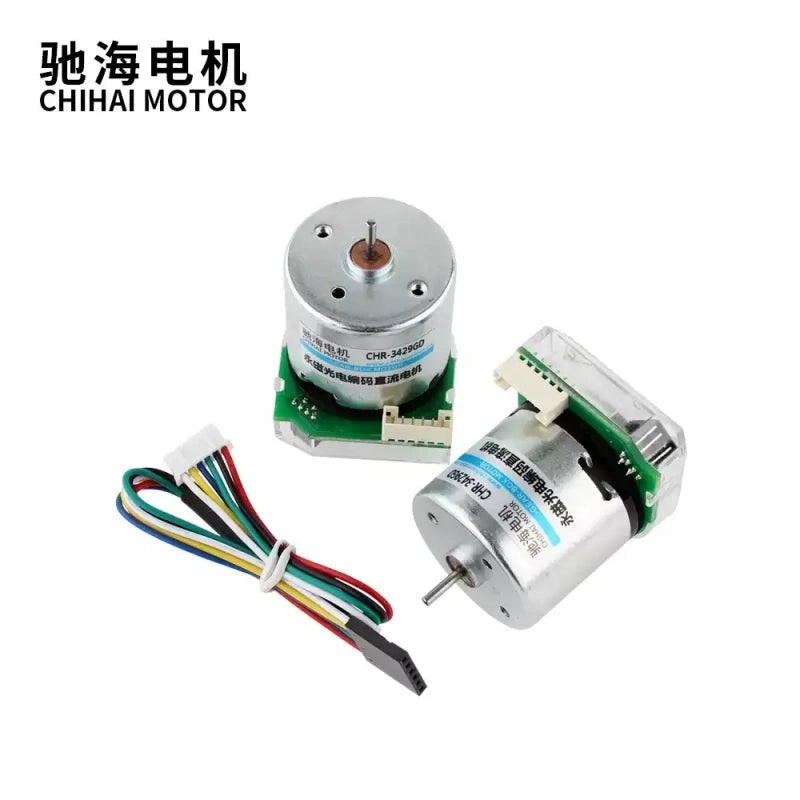

- العلامة التجارية: ChiHai Motor
- الجهد المقدر: تيار مستمر 6 فولت / 12 فولت / 24 فولت (متوافق مع 6-24 فولت)
- نوع المحرك: محرك تيار مستمر مزود بمشفر كهروضوئي

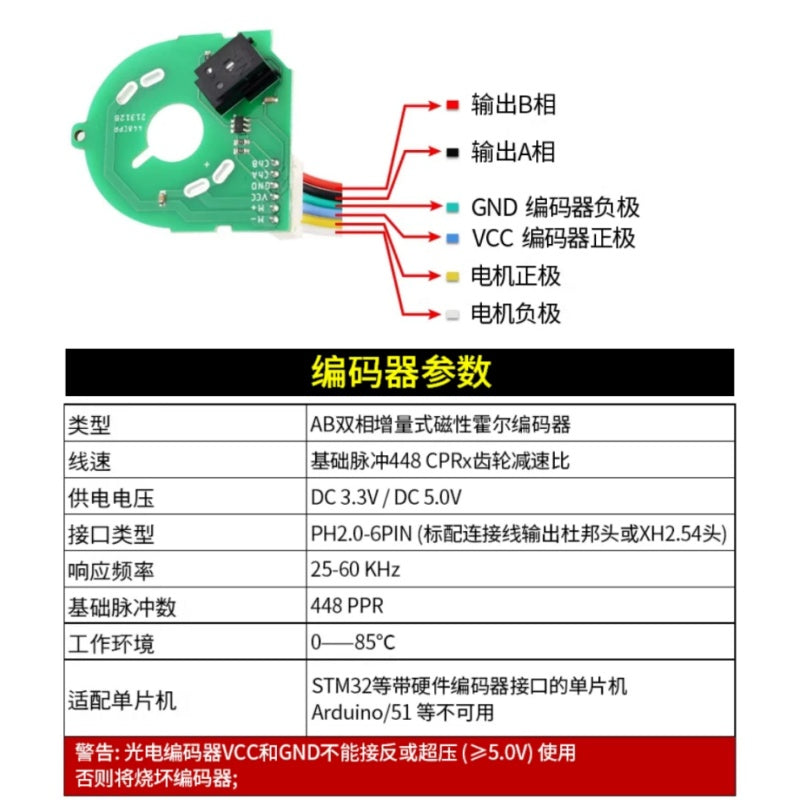

- نوع المشفر: مشفر Hall مغناطيسي تزايدي ثنائي الطور AB
- CPR الأساسي: 448 CPR (عدد النبضات لكل دورة)
- جهد إمداد المشفر: تيار مستمر 3.3 فولت / 5.0 فولت
- تردد استجابة المشفر: 25-60 كيلو هرتز

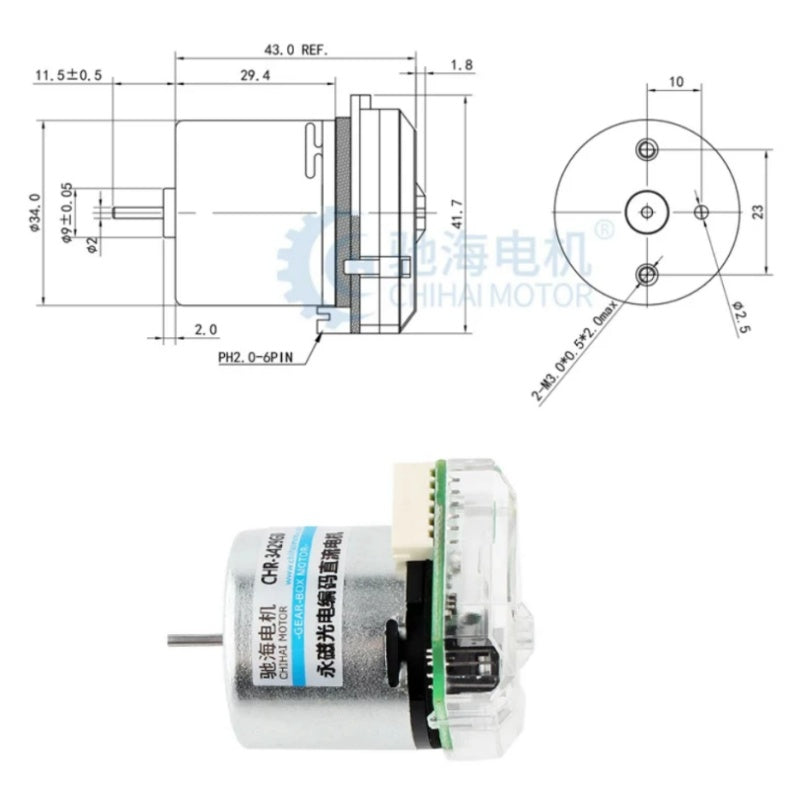

- عمود الإخراج: عمود دائري بقطر 2 مم، بطول 11.5 مم
- الوزن: حوالي 95 جرامًا
- درجة حرارة التشغيل: 0-85 درجة مئوية
- نوع الموصل: PH2.0-6PIN (رؤوس Dupont/XH2.54 مرفقة)
التهيئة المتاحة
- محرك المشفر الكهروضوئي فقط

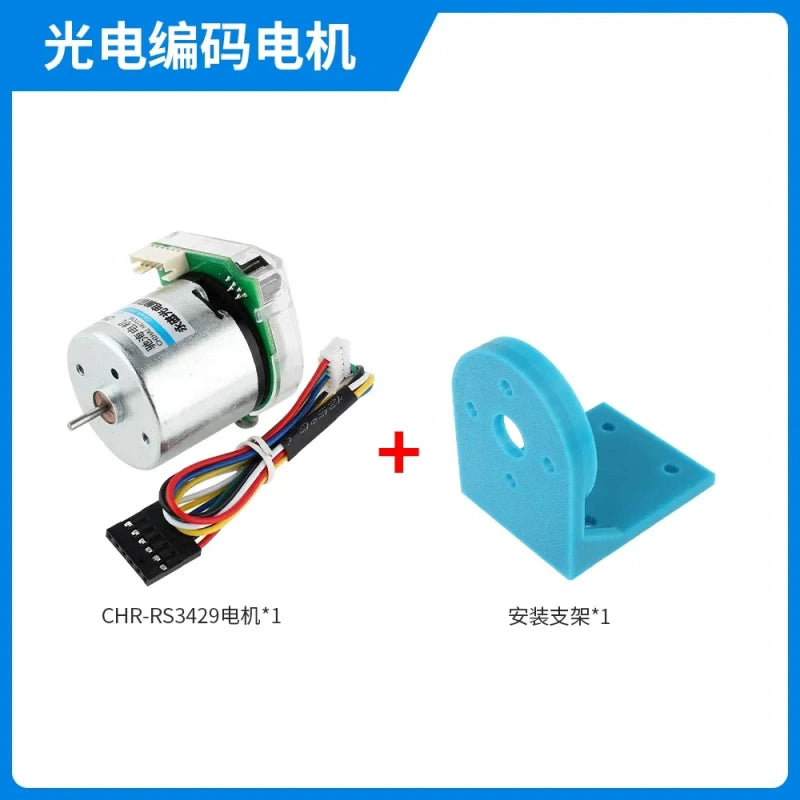

- محرك المشفر الكهروضوئي + قوس التثبيت
التطبيقات
مثالي للدراجات الذكية ذات العجلتين ذاتية التوازن، وروبوتات تتبع الخطوط، والأجهزة المنزلية الذكية، والأذرع الروبوتية، وأذرع رافعة الكاميرا، وقاطعات الورق الكهربائية، وغيرها من المشاريع التي تتطلب تحكمًا دقيقًا في السرعة.
ملاحظات هامة: يجب عدم عكس VCC و GND للمشفر أو زيادة الجهد (≥5.0 فولت)، حيث سيؤدي ذلك إلى تلف المشفر. لا يُنصح باستخدام وحدات التحكم الدقيقة Arduino/51 التي لا تحتوي على واجهات مشفرة للأجهزة مع هذا المحرك.
ورقة البيانات
| السمة | القيمة |
|---|---|
| نوع المنتج | محرك تيار مستمر مع مشفر / محرك مشفر كهروضوئي |
| الموديل | CHR-3429PE |
| العلامة التجارية | ChiHai Motor |
| الجهد المقدر | تيار مستمر 6 فولت / 12 فولت / 24 فولت (متوافق مع 6-24 فولت) |
| نوع المشفر | مشفر Hall مغناطيسي تزايدي ثنائي الطور AB |
| CPR المشفر | 448 CPR |
| جهد إمداد المشفر | تيار مستمر 3.3 فولت / 5.0 فولت |
| عمود الإخراج | عمود دائري بقطر 2 مم، بطول 11.5 مم |
| الوزن | حوالي 95 جرامًا |
| وحدات التحكم الدقيقة المتوافقة | STM32 (يتطلب واجهة مشفر للأجهزة) |
| التطبيقات | سيارات التوازن الذكية، روبوتات تتبع الخطوط، أذرع رافعة الكاميرا، الأذرع الروبوتية |
