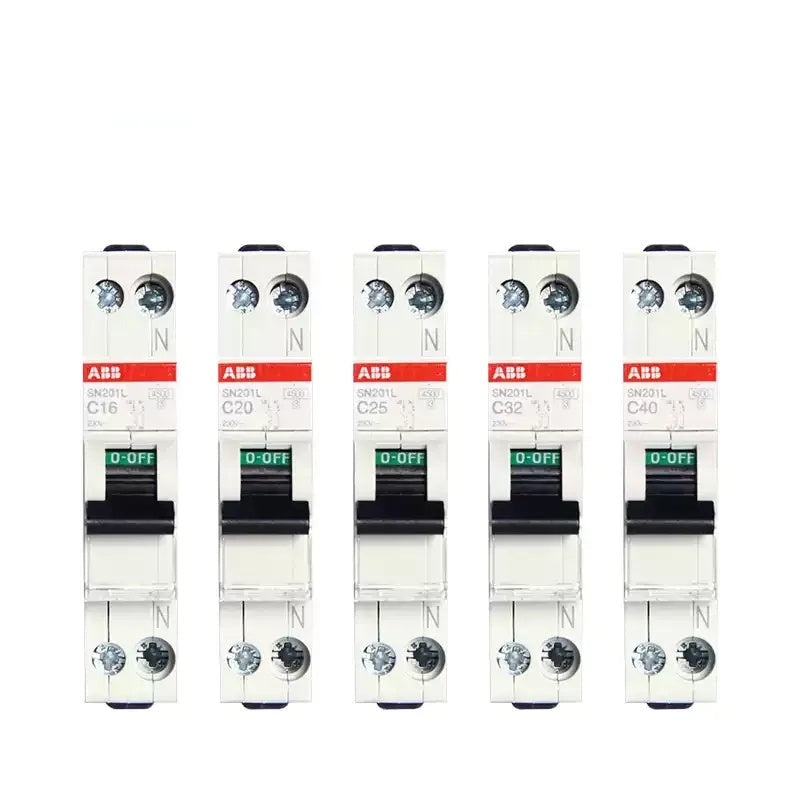

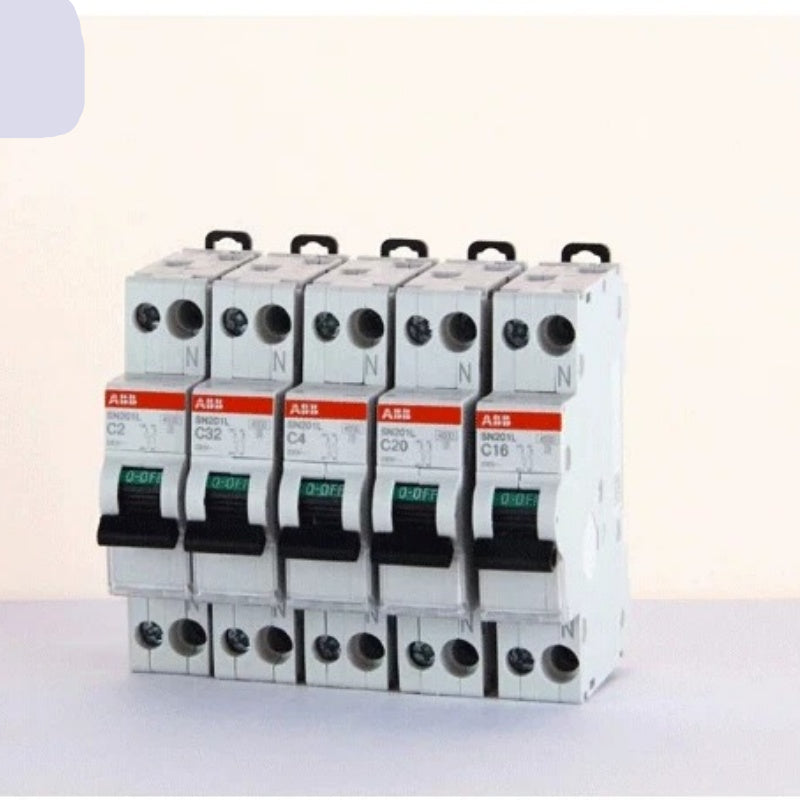

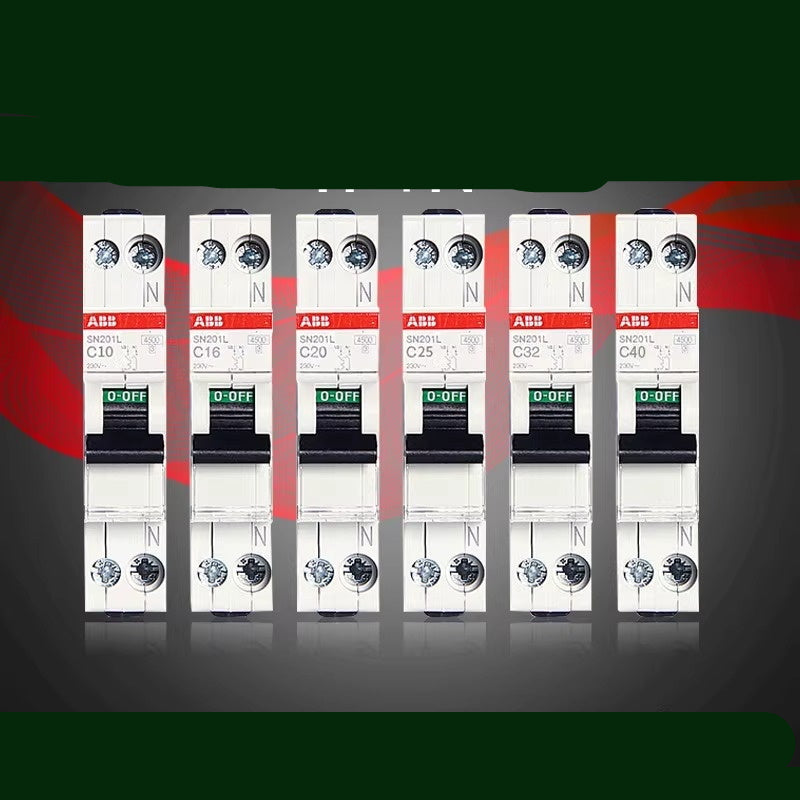

قاطع الدائرة المصغر ABB SN201L Series 1P+N (MCB)

قاطع دائرة مصغر أحادي القطب + محايد ABB SN201L (C16/C20/C25/C32/C40)، قاطع دائرة ثنائي المدخل والمخرج ثنائي الأبعاد، حماية من الحمل الزائد والدائرة القصيرة، 230 فولت/400 فولت، منحنى C، للاستخدام السكني والتجاري الخفيف

نظرة عامة على المنتج

الميزات والفوائد الرئيسية

1. تكوين 1P+N 2D




   على عكس قواطع الدوائر أحادية القطب القياسية، يتميز SN201L بتصميم مدخل مزدوج ومخرج مزدوج (2D). وهذا يعني أن كلاً من أسلاك الخط (L) والمحايد (N) متصلة مباشرة بالقاطع، مما يضمن عزل كلا الموصلين في وقت واحد، وهو معيار أكثر أمانًا وموثوقية للمنازل الحديثة.


2. خاصية تعثر من النوع C




   تم اختيار تصنيف منحنى C (C16-C40) خصيصًا لقدرته على التعامل مع التيارات الاندفاعية من المعدات المنزلية الشائعة (مثل المحركات في مكيفات الهواء أو الغسالات) مع التعثر السريع أثناء الدوائر القصيرة أو الأحمال الزائدة المستمرة.


3. سلامة وامتثال فائقين




   صُنع هذا القاطع وفقًا لأعلى المعايير الدولية (CE, CCC, IEC)، ويوفر قدرة كسر تبلغ 6 كيلو أمبير. يتم تركيبه على قضبان DIN القياسية مقاس 35 ملم لسهولة التركيب والصيانة في صناديق التوزيع القياسية.


4. تطبيق واسع




   مناسب للاستخدام في المنازل العائلية الفردية والشقق والفيلات والمكاتب الصغيرة. يستخدم لحماية دوائر الفروع للإضاءة ومقابس الطاقة وأجهزة المطبخ وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC).

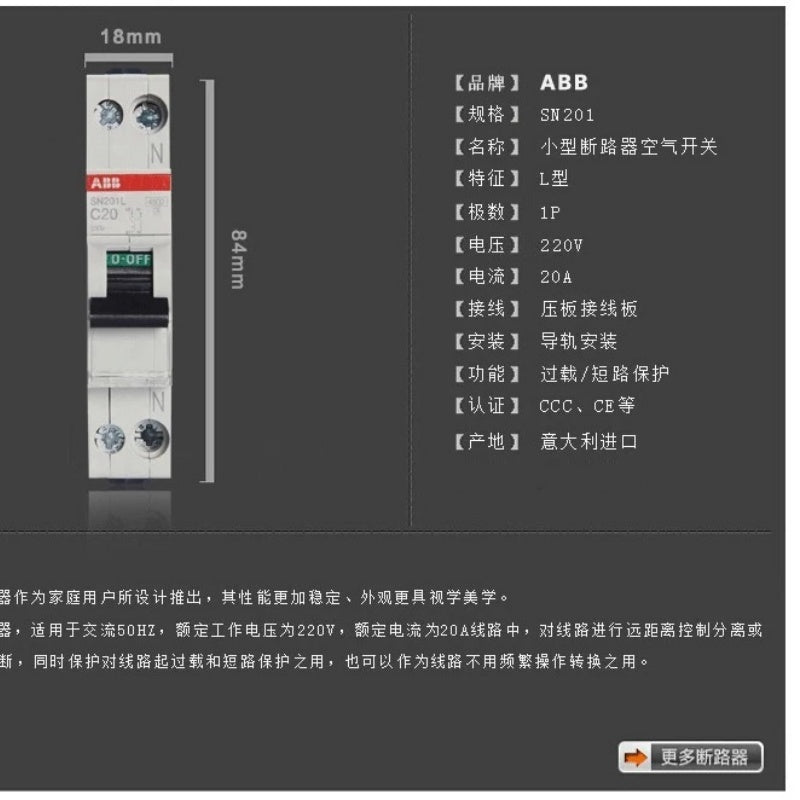

المواصفات الفنية

• العلامة التجارية: ABB
• الموديل: SN201L
• التكوين: 1P+N (2D / مدخل مزدوج)
• منحنى التعثر: C (متوفر C16، C20، C25، C32، C40)
• الجهد المقدر: تيار متردد 230 فولت / 400 فولت
• التردد: 50/60 هرتز
• قدرة الكسر: 6 كيلو أمبير
• التوصيل: طرف لولبي (لوحة مشبك)
• التركيب: قضيب DIN 35 ملم
• العرض: 18 ملم
• الحماية: حمل زائد ودائرة قصيرة
• الشهادات: CCC، CE، IEC 60898

تتضمن الحزمة

??
