قاطع الدائرة المصغر DC من Chint NB1-63DC (1 أمبير-63 أمبير)
السعر الاعتيادي
$18.90 USD
السعر الاعتيادي
$23.20 USD
سعر البيع
$18.90 USD
سعر الوحدة
لكل
الشحن يُحسب عند إتمام الشراء.
تعذّر تحميل توفر الاستلام

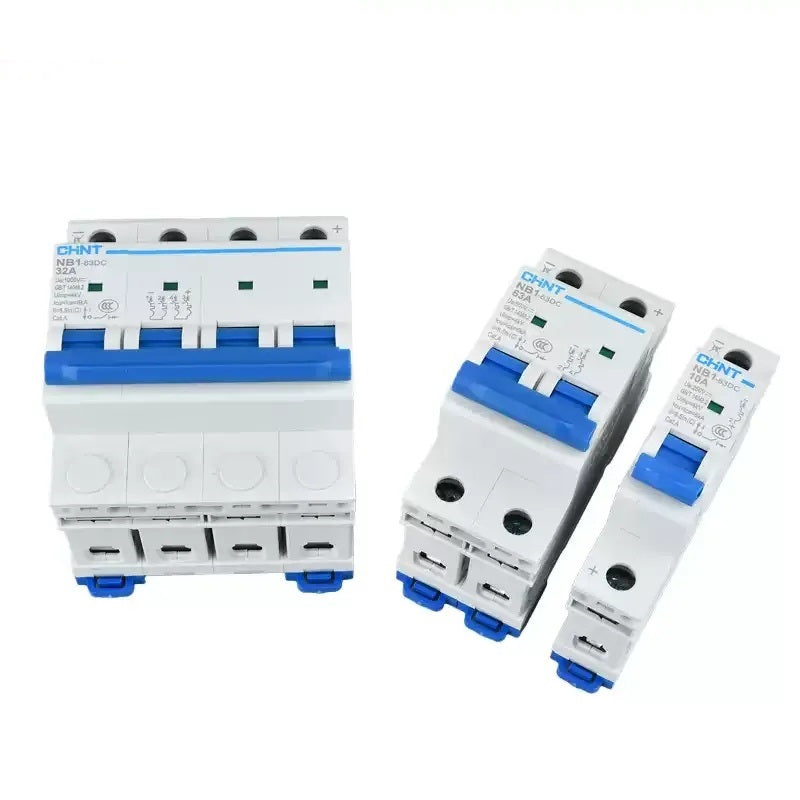

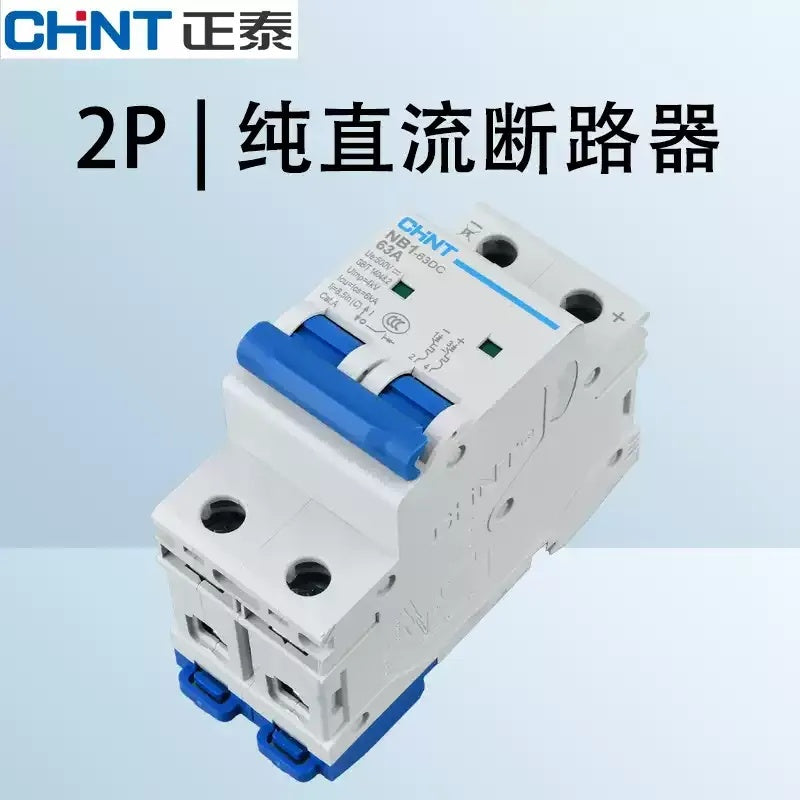

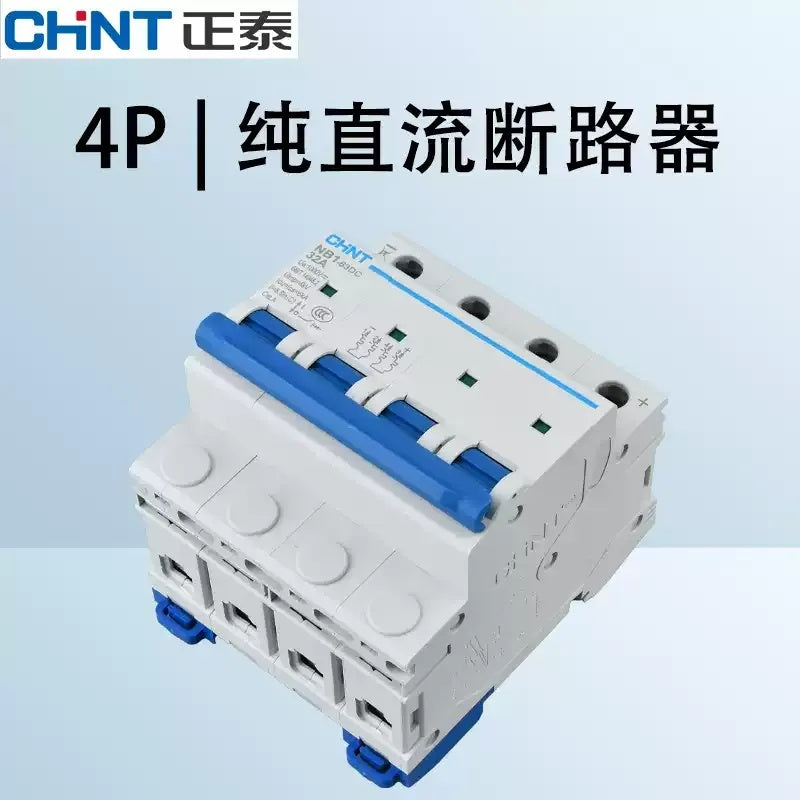

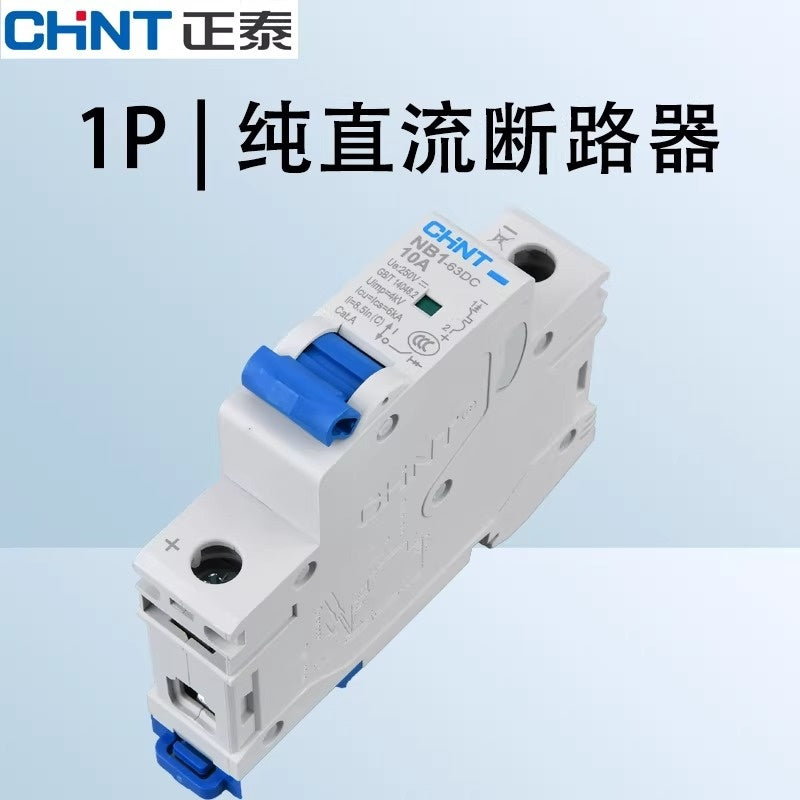

قاطع دائرة مصغر DC من Chint NB1-63DC، تيار 1-63 أمبير، أحادي القطب/ثنائي القطب/رباعي القطب، 250/500/1000 فولت تيار مستمر، حماية من الحمل الزائد وقصر الدائرة لأنظمة الطاقة الشمسية الكهروضوئية
??
1. نظرة عامة (Overview)
تُعد سلسلة Chint NB1-63DC خطًا متخصصًا من قواطع الدائرة المصغرة (MCBs) للتيار المستمر (DC) والمصممة لأنظمة الخلايا الكهروضوئية (الطاقة الشمسية الكهروضوئية) ومجموعات البطاريات وتطبيقات توزيع الطاقة المستمرة الأخرى. مع تشكيلات الأقطاب في 1P و 2P و 4P، وتيارات مقدرة تتراوح من 1 أمبير إلى 63 أمبير، وفولتية تصل إلى 1000 فولت تيار مستمر، توفر هذه القواطع حماية موثوقة من الحمل الزائد وقصر الدائرة لدوائر التيار المستمر، مما يضمن السلامة والاستقرار في منشآت الطاقة الشمسية وأنظمة الطاقة المستمرة الصناعية.
2. الميزات الرئيسية (Key Features)
- نطاق واسع للأقطاب والتيارات: متوفرة في تشكيلات 1P و 2P و 4P مع تيارات مقدرة تتراوح من 1 أمبير و 2 أمبير و 3 أمبير و 4 أمبير و 6 أمبير و 10 أمبير و 16 أمبير و 20 أمبير و 25 أمبير و 32 أمبير و 40 أمبير و 50 أمبير و 63 أمبير لتلبية متطلبات أنظمة الخلايا الكهروضوئية المتنوعة.
- فولتية تيار مستمر عالية: تدعم تشغيل 250 فولت تيار مستمر و 500 فولت تيار مستمر و 1000 فولت تيار مستمر، وهي مثالية لتطبيقات سلاسل الطاقة الشمسية وصناديق التجميع.
- آلية حماية مزدوجة: تجمع بين الحماية الحرارية من الحمل الزائد (لارتفاعات التيار البطيئة) والحماية المغناطيسية من قصر الدائرة (لإزالة الأعطال السريعة) لحماية الألواح الكهروضوئية والمحولات والأسلاك.
- معتمد من IEC/GB: متوافق مع معايير IEC 60947-2 و GB 10963.1، ويلبي معايير السلامة العالمية لقواطع دوائر التيار المستمر.
- تصميم صغير لقضبان DIN: عامل شكل معياري قياسي مع تركيب قضبان DIN بدون أدوات، مما يبسط التركيب في صناديق تجميع الطاقة الشمسية ولوحات التحكم.
- سعة كسر عالية: مع تصنيفات تيار قصر الدائرة العالية، مناسبة لتيارات الأعطال العالية الشائعة في أنظمة الطاقة الشمسية الكهروضوئية واسعة النطاق.
- هيكل متين: غلاف مقاوم للهب ومكونات داخلية عالية الجودة تضمن أداءً موثوقًا به في البيئات الخارجية والصناعية القاسية.
3. فك تشفير النموذج (Model Decoding)
| المواصفات | التفسير الأساسي |
|---|---|
NB1-63DC |
قاطع دائرة مصغر للتيار المستمر من سلسلة Chint NB1-63 |
1P/2P/4P |
عدد الأقطاب (قطب واحد أو قطبين أو أربعة أقطاب) |
1A-63A |
التيار التشغيلي المقدر (In) |
DC250V/500V/1000V |
الفولتية التشغيلية المقدرة للتيار المستمر |
??
4. التطبيقات (Applications)
- أنظمة الطاقة الشمسية الكهروضوئية (صناديق تجميع السلاسل، الألواح الشمسية)
- أنظمة تخزين البطاريات ومنشآت الطاقة خارج الشبكة
- توزيع الطاقة المستمرة في المنشآت الصناعية والتجارية
- أنظمة إمداد الطاقة لمحطات الاتصالات الأساسية
- محطات شحن السيارات الكهربائية وأكوام الشحن بالتيار المستمر
ورقة البيانات
| الخاصية | القيمة |
|---|---|
| العلامة التجارية | Chint Electric |
| السلسلة | سلسلة NB1-63DC |
| نوع المنتج | قاطع دائرة مصغر للتيار المستمر (MCB) |
| تشكيلات الأقطاب | 1P، 2P، 4P |
| التيار المقدر (In) | 1 أمبير، 2 أمبير، 3 أمبير، 4 أمبير، 6 أمبير، 10 أمبير، 16 أمبير، 20 أمبير، 25 أمبير، 32 أمبير، 40 أمبير، 50 أمبير، 63 أمبير |
| فولتية التيار المستمر المقدرة | 250 فولت، 500 فولت، 1000 فولت |
| وظائف الحماية | الحماية من الحمل الزائد، الحماية من قصر الدائرة |
| قدرة الكسر | 6 كيلو أمبير / 10 كيلو أمبير (حسب الموديل) |
| نوع التركيب | تركيب على قضبان DIN |
| امتثال المعايير | IEC 60947-2, GB 10963.1 |
| الشهادات | CE، CCC، RoHS |
| التطبيق | أنظمة الطاقة الشمسية الكهروضوئية، تخزين البطاريات، توزيع الطاقة المستمرة، الاتصالات، محطات شحن السيارات الكهربائية |
