كونتاكتور CHINT CJX2 رباعي الأقطاب 9 أمبير ~ 95 أمبير 2 مفتوح طبيعي + 2 مغلق طبيعي / 4 مفتوح طبيعي
السعر الاعتيادي
$26.40 USD
السعر الاعتيادي
سعر البيع
$26.40 USD
سعر الوحدة
لكل
الشحن يُحسب عند إتمام الشراء.
تعذّر تحميل توفر الاستلام
كونتاكتور Chint CJX2 Series 4P - 220 فولت تيار متردد، 4NO أو 2NO2NC، نطاق تيار 9A-95A
نظرة عامة على المنتج
كونتاكتور التيار المتردد رباعي الأقطاب من Chint (سلسلة CJX2) هو مكون تحكم من الدرجة الصناعية مصمم لتبديل الطاقة عالية الموثوقية. يدعم تكوينين للتلامس: 4 مفتوح عادةً (4NO) أو 2 مفتوح عادةً + 2 مغلق عادةً (2NO2NC)، مع نطاق تيار مقنن من 9 أمبير إلى 95 أمبير وجهد ملف 220 فولت تيار متردد، ويستخدم على نطاق واسع في سيناريوهات التحكم الكهربائي الصناعية والتجارية والمدنية.
الميزات الرئيسية
- العلامة التجارية والموديل: سلسلة Chint CJX2، جودة صناعية، متوافقة مع المعايير الكهربائية الدولية.
- عدد الأقطاب وتكوين التلامس: تصميم 4 أقطاب (4P)، متوفر بـ 4 مفتوح عادةً (4NO) أو 2 مفتوح عادةً + 2 مغلق عادةً (2NO2NC) لتلبية احتياجات التحكم المختلفة.
- نطاق التيار: من 9 أمبير إلى 95 أمبير، قابل للتكيف مع متطلبات الأحمال المختلفة من المعدات الصغيرة إلى الآلات الثقيلة.
- جهد الملف: 220 فولت تيار متردد، تفعيل مستقر، استهلاك طاقة منخفض، لا يسخن بسهولة.
- بناء متين: وصلات معدنية عالية الجودة، مقاومة للتآكل والأكسدة، تضمن عمر خدمة طويل واتصالًا كهربائيًا مستقرًا.
- سهولة التركيب: حجم تثبيت قياسي، مناسب للتركيب على اللوحة وتثبيت سكة DIN، مريح للأسلاك والاستبدال.
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| العلامة التجارية والموديل | سلسلة Chint CJX2 |
| عدد الأقطاب | 4 أقطاب (4P) |
| تكوين التلامس | 4NO (4 مفتوح عادةً) / 2NO2NC (2 مفتوح عادةً + 2 مغلق عادةً) |
| التيار المقنن | 9 أمبير - 95 أمبير |
| جهد الملف | 220 فولت تيار متردد |
| درجة الحماية | IP20 (معيار صناعي) |
| نوع التركيب | تركيب على اللوحة / تركيب سكة DIN |
| عمر الخدمة | 100,000 عملية كهربائية |
التطبيقات
يستخدم على نطاق واسع في لوحات التحكم الصناعية، وأنظمة توزيع الطاقة، والآلات الثقيلة، والمعدات الكهربائية التجارية، والتحكم الكهربائي المدني، والسيناريوهات الأخرى التي تتطلب تحكمًا مستقرًا وعالي التيار.
كونتاكتور مغناطيسي تيار متردد CHINT CJX2 رباعي الأقطاب 9 أمبير ~ 95 أمبير
قاعدة رمز الموديل
- XX04: 4NO أربع نقاط تلامس رئيسية مفتوحة عادةً
- XX08: 2NO+2NC نقطتي تلامس رئيسيتين مفتوحتين + نقطتي تلامس رئيسيتين مغلقتين عادةًلاحقة
/Z= ملف تيار مستمر؛ بدون لاحقة = ملف تيار متردد
جدول معلمات الموديل الكامل
| MPN / رقم الموديل. | رقم الصنف | تيار مقنن AC-3 | شكل التلامس الرئيسي 4P | مرحل حراري مطابق |
|---|---|---|---|---|
| CJX2-0904 | CJX2-0904 | 9A | 4NO | سلسلة JR36-20 |

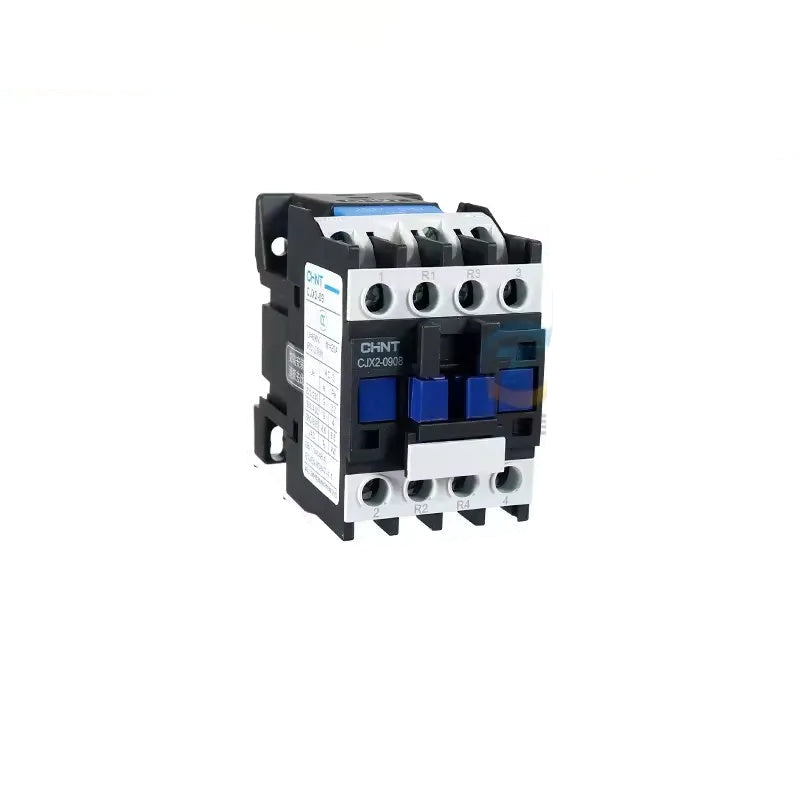

| CJX2-0908 | CJX2-0908 | 9A | 2NO+2NC | سلسلة JR36-20 |

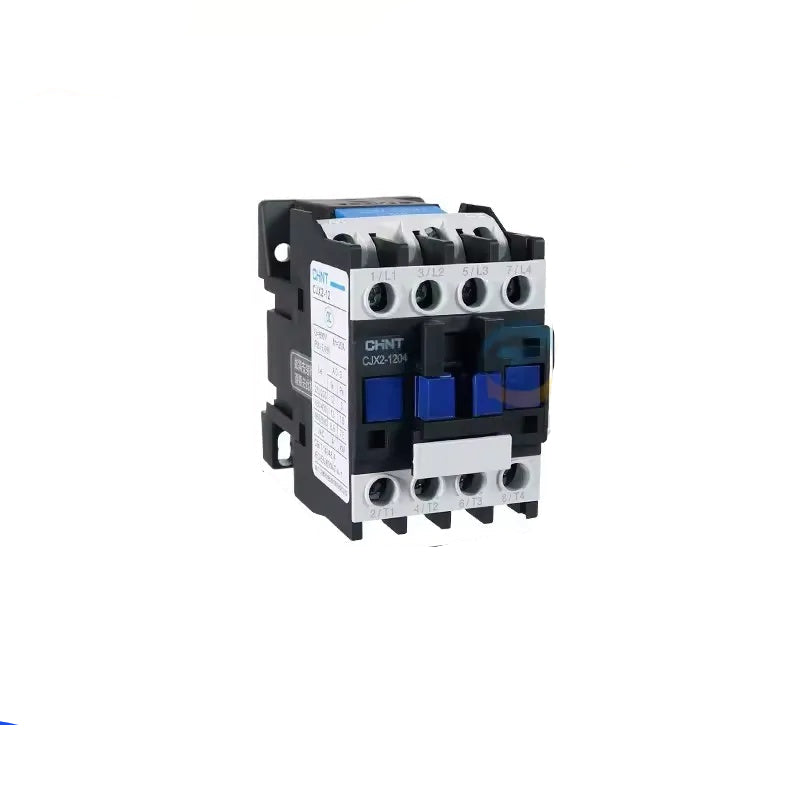

| CJX2-1204 | CJX2-1204 | 12A | 4NO | سلسلة JR36-20 |

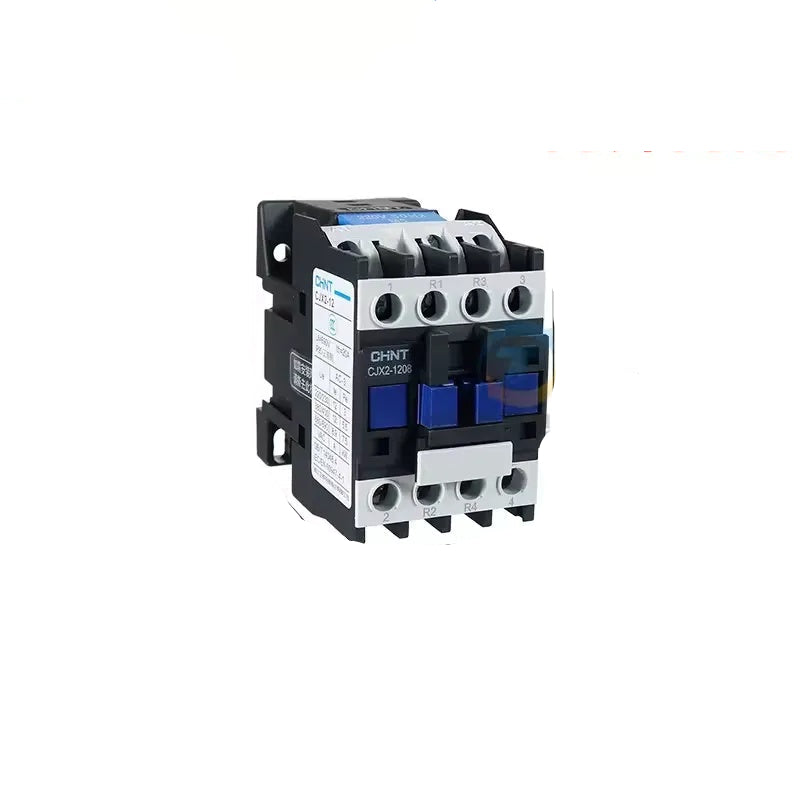

| CJX2-1208 | CJX2-1208 | 12A | 2NO+2NC | سلسلة JR36-20 |
| CJX2-1804 | CJX2-1804 | 18A | 4NO | سلسلة JR36-20 |
| CJX2-1808 | CJX2-1808 | 18A | 2NO+2NC | سلسلة JR36-20 |

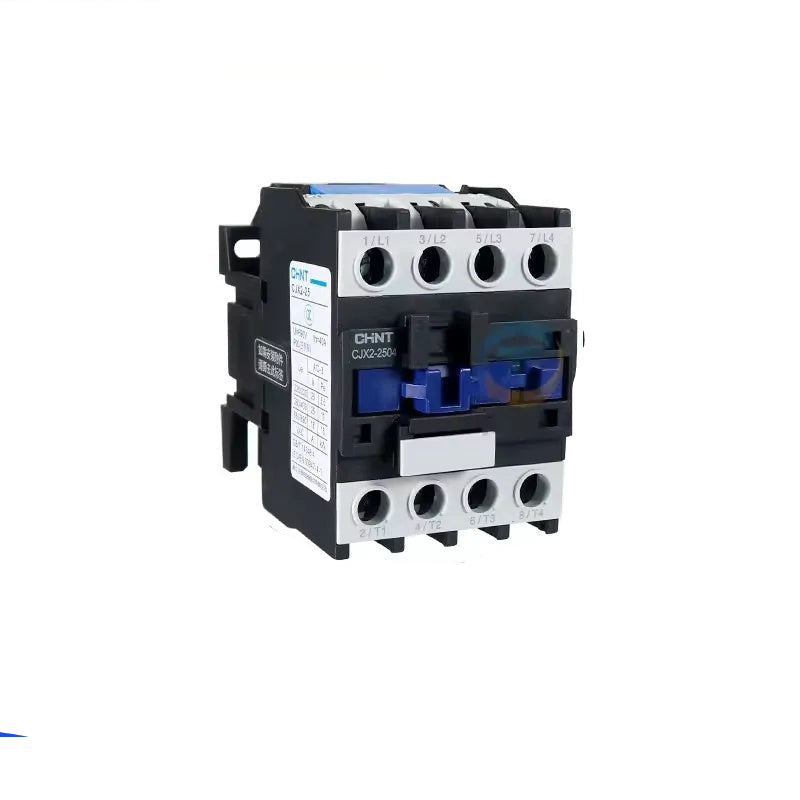

| CJX2-2504 | CJX2-2504 | 25A | 4NO | سلسلة JR36-20 |

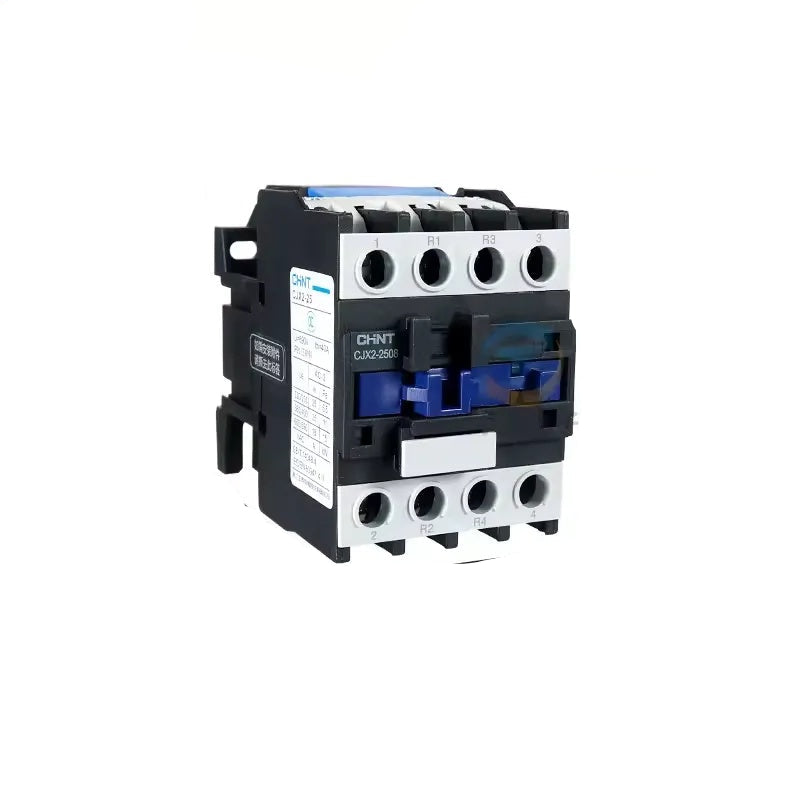

| CJX2-2508 | CJX2-2508 | 25A | 2NO+2NC | سلسلة JR36-20 |
| CJX2-3204 | CJX2-3204 | 32A | 4NO | سلسلة JR36-63 |
| CJX2-3208 | CJX2-3208 | 32A | 2NO+2NC | سلسلة JR36-63 |

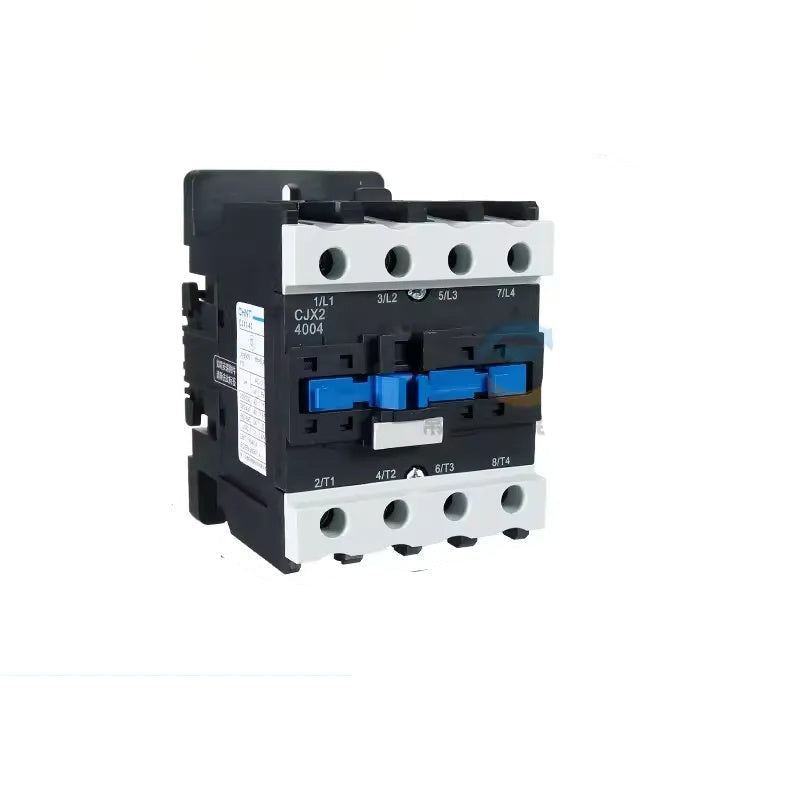

| CJX2-4004 | CJX2-4004 | 40A | 4NO | سلسلة JR36-63 |

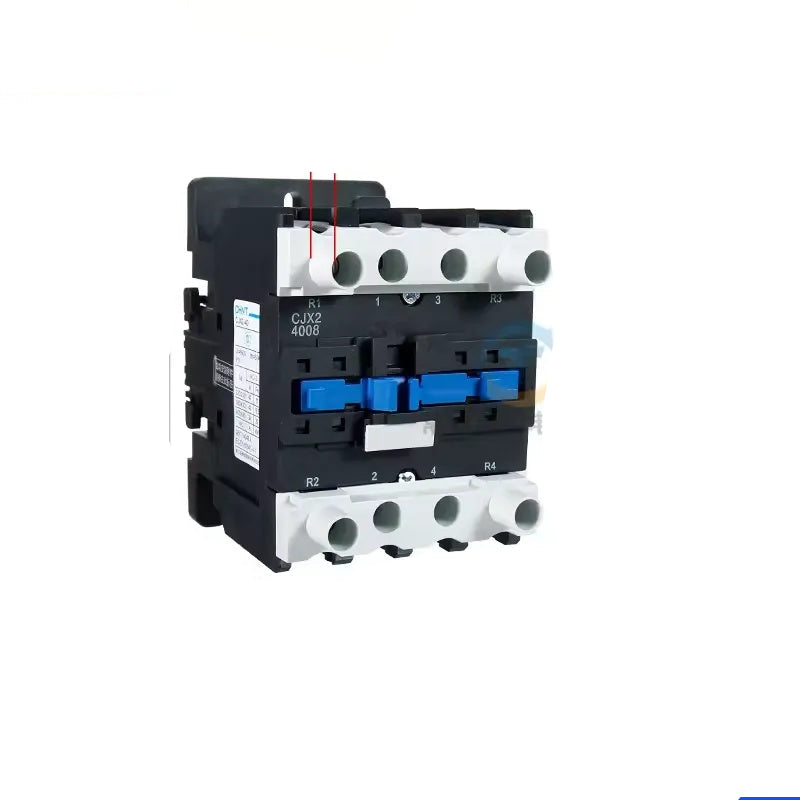

| CJX2-4008 | CJX2-4008 | 40A | 2NO+2NC | سلسلة JR36-63 |

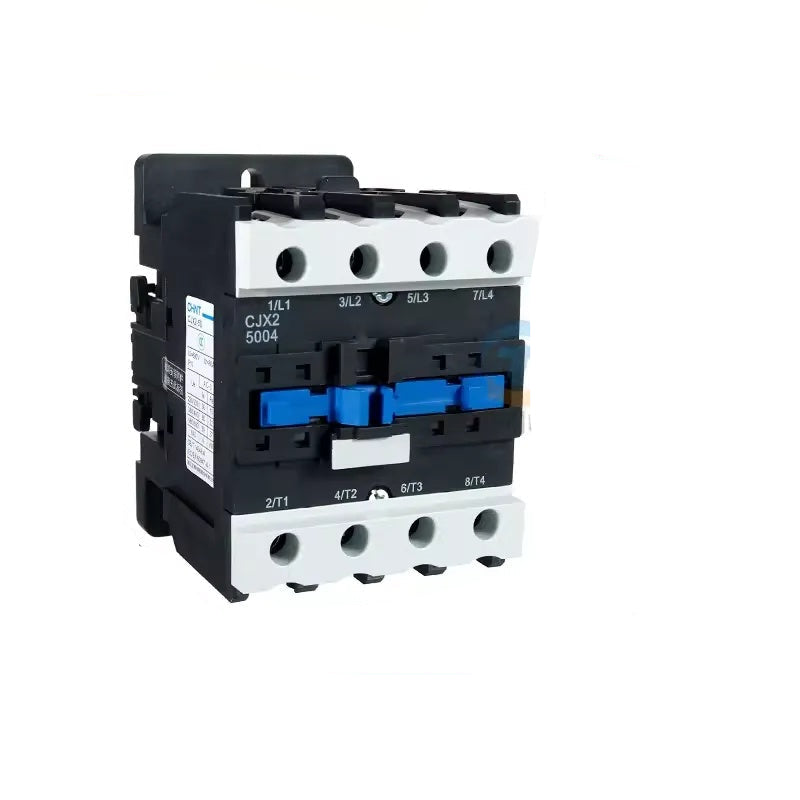

| CJX2-5004 | CJX2-5004 | 50A | 4NO | سلسلة JR36-63 |

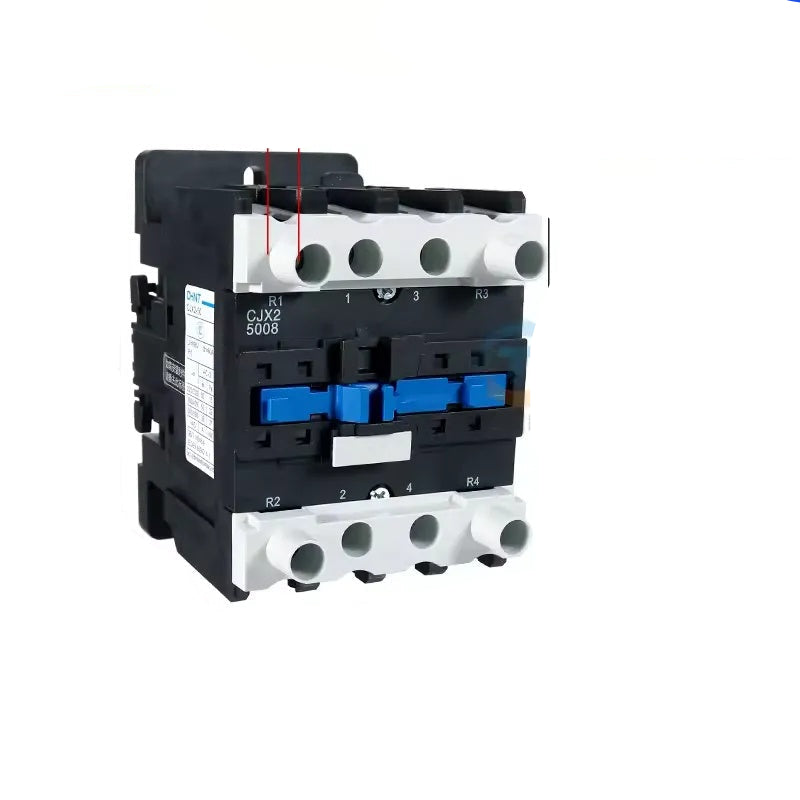

| CJX2-5008 | CJX2-5008 | 50A | 2NO+2NC | سلسلة JR36-63 |

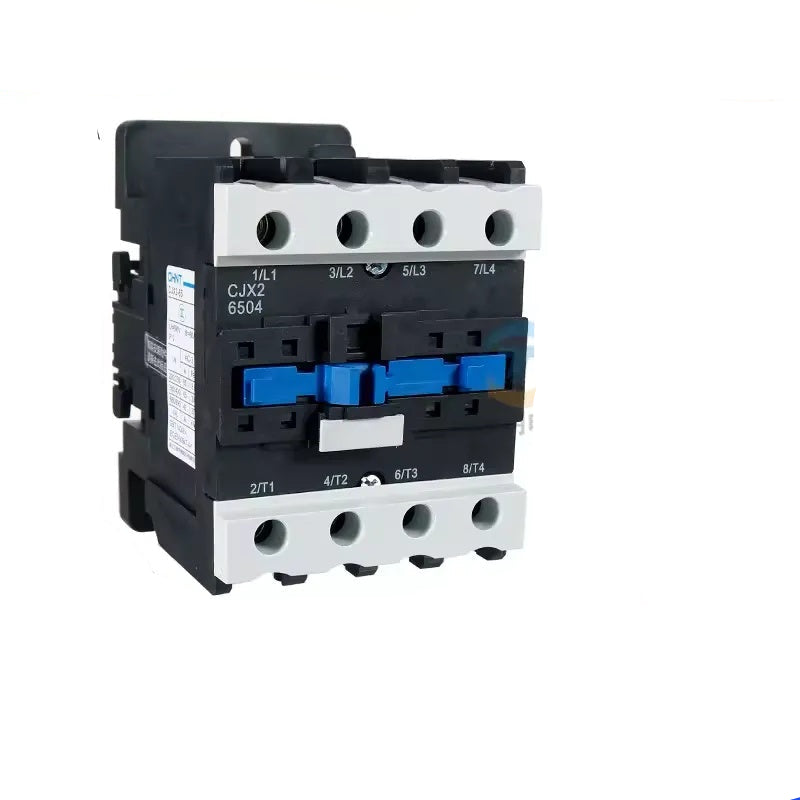

| CJX2-6504 | CJX2-6504 | 65A | 4NO | سلسلة JR36-63 |

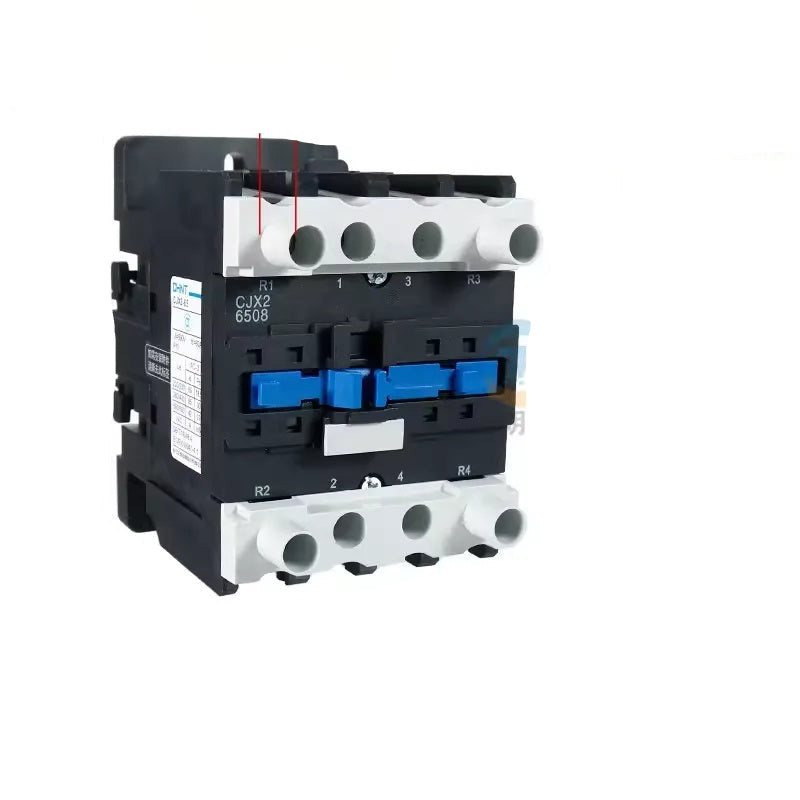

| CJX2-6508 | CJX2-6508 | 65A | 2NO+2NC | سلسلة JR36-63 |

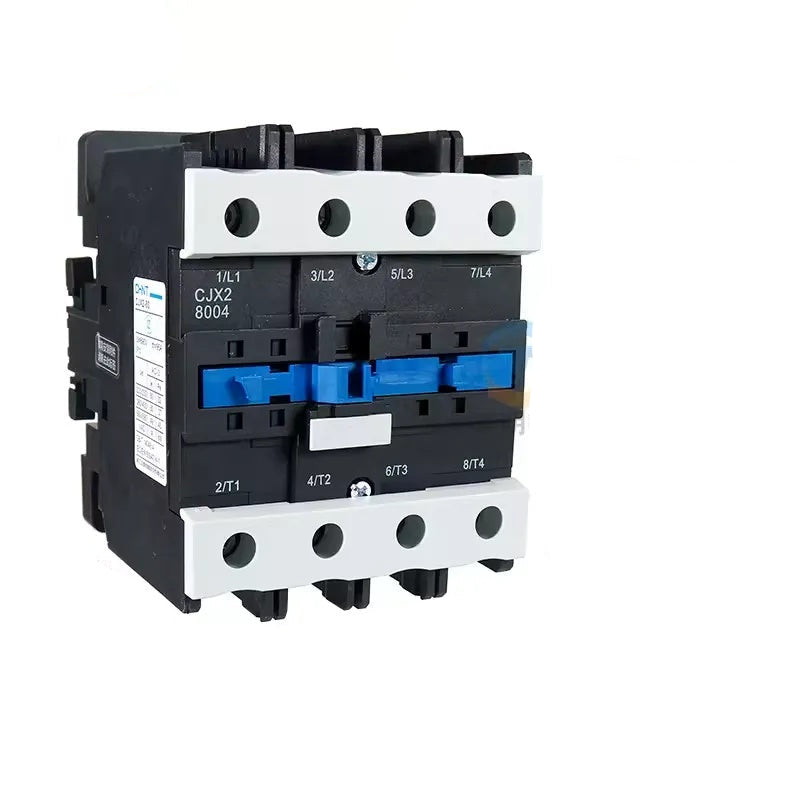

| CJX2-8004 | CJX2-8004 | 80A | 4NO | سلسلة JR36-160 |

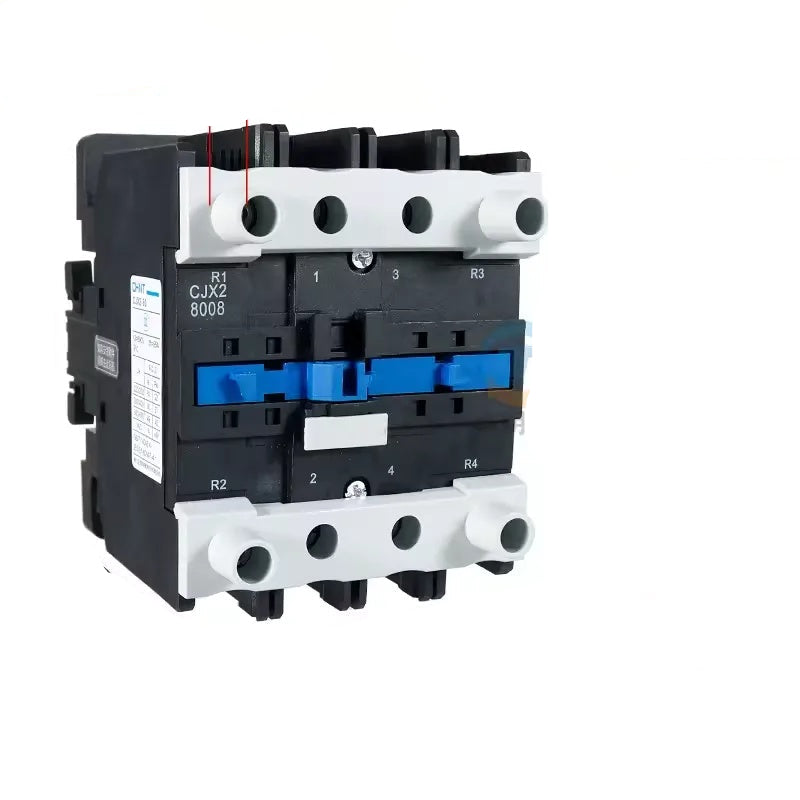

| CJX2-8008 | CJX2-8008 | 80A | 2NO+2NC | سلسلة JR36-160 |

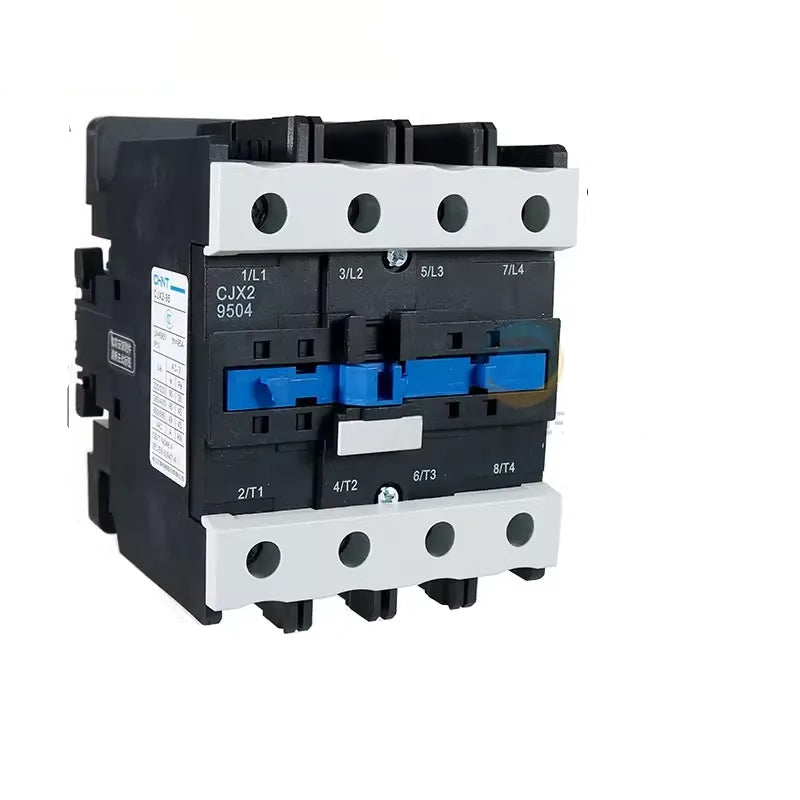

| CJX2-9504 | CJX2-9504 | 95A | 4NO | سلسلة JR36-160 |

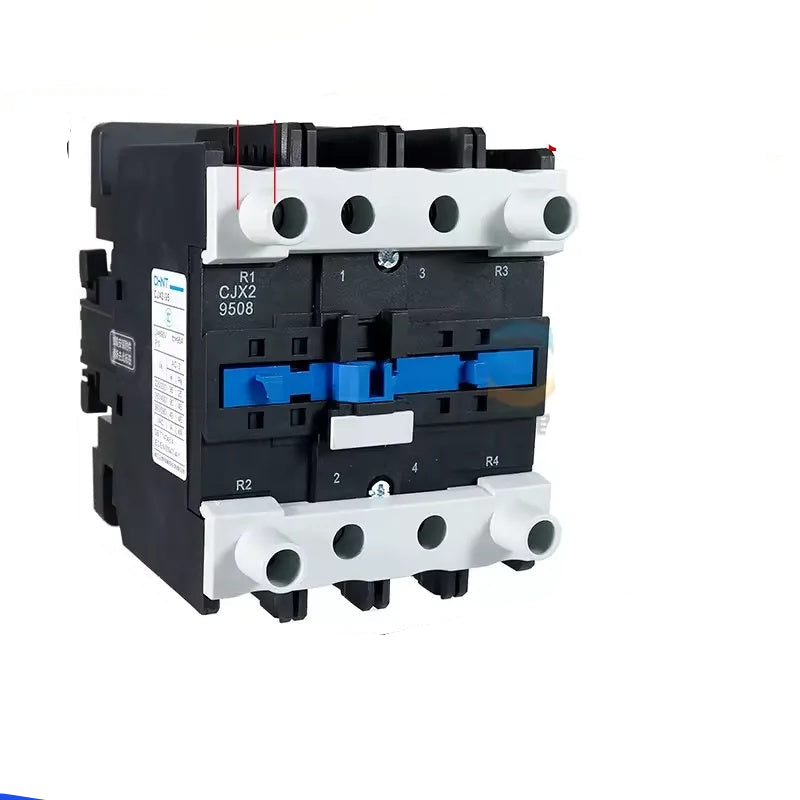

| CJX2-9508 | CJX2-9508 | 95A | 2NO+2NC | سلسلة JR36-160 |
