CHNT JZC1 سلسلة مرحل وسيط من نوع قواطع التيار 10 أمبير
السعر الاعتيادي
$22.36 USD
السعر الاعتيادي
$26.96 USD
سعر البيع
$22.36 USD
سعر الوحدة
لكل
الشحن يُحسب عند إتمام الشراء.
تعذّر تحميل توفر الاستلام
CHNT JZC1 Series Contactor Type Intermediate Relay JZC1-22/JZC1-31/JZC1-40/JZC1-44/JZC1-53/JZC1-62/JZC1-80, AC/DC Coil 24V/36V/110V/220V/380V Auxiliary Control Relay for Industrial Automation Cabinet
الوصف؟
مرحل وسيط أصلي من نوع المقاول CHNT JZC1، خيارات النموذج الكامل: JZC1-22(2NO+2NC) JZC1-31(3NO+1NC) JZC1-40(4NO) JZC1-44(4NO+4NC) JZC1-53(5NO+3NC) JZC1-62(6NO+2NC) JZC1-80(8NO). نطاق جهد الملف الواسع: AC24V/AC36V/AC110V/AC220V/AC380V، DC24V/DC220V؛ تركيب على سكة DIN، يستخدم لتضخيم الإشارة والتحكم في الدائرة المساعدة في خزانة PLC، والتحكم في المحركات، ومعدات الأتمتة الصناعية.
المواصفات
| البند | القيمة |
|---|---|
| العلامة التجارية | CHNT |
| سلسلة الموديل | مرحل تحكم وسيط JZC1 |
| الموديلات المتاحة وتكوين الاتصال | JZC1-22/2NO+2NC
|
| جهد الملف | تيار متردد: 24 فولت/36 فولت/110 فولت/220 فولت/380 فولت
|
| التركيب | تركيب على سكة DIN قياسية 35 مم |
| نوع المنتج | مرحل وسيط مساعد من نوع المقاول |
| التطبيق | خزانة تحكم PLC، قفل مساعد لبادئ الحركة، معدات الأتمتة، تحويل إشارة الخزانة الكهربائية وتوسيع الدائرة |
| تردد العمل | 50/60 هرتز |
جدول الموديلات الكاملة ومعلمات التلامس (رقم الصنف = MPN الكامل)
قاعدة اللاحقة:
الجهد المشترك للملف: AC24V/36V/48V/110V/220V/380V؛ DC24V/48V/110V/220V
/Z = ملف تيار مستمر؛ لا لاحقة = ملف تيار متردد
| MPN الكامل / رقم الموديل. | رقم الصنف. | تكوين الاتصال | مجموع مجموعات الاتصال | التيار الحراري المقنن Ith |
|---|---|---|---|---|
| JZC1-04 | JZC1-04 | 0NO + 4NC | 4 مجموعات | 10 أمبير |
| JZC1-13 | JZC1-13 | 1NO + 3NC | 4 مجموعات | 10 أمبير |

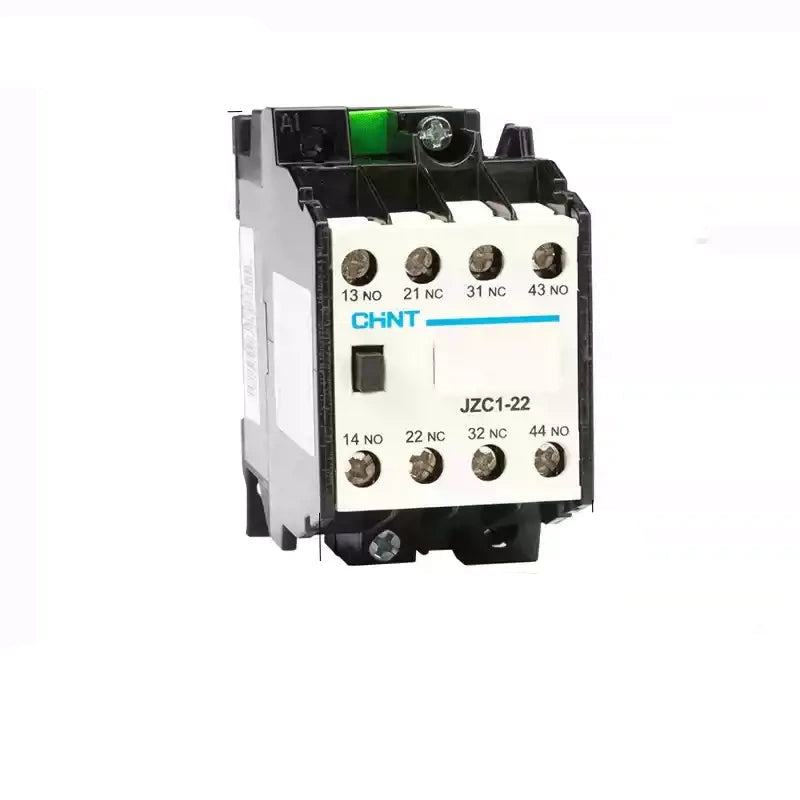

| JZC1-22 | JZC1-22 | 2NO + 2NC | 4 مجموعات | 10 أمبير |

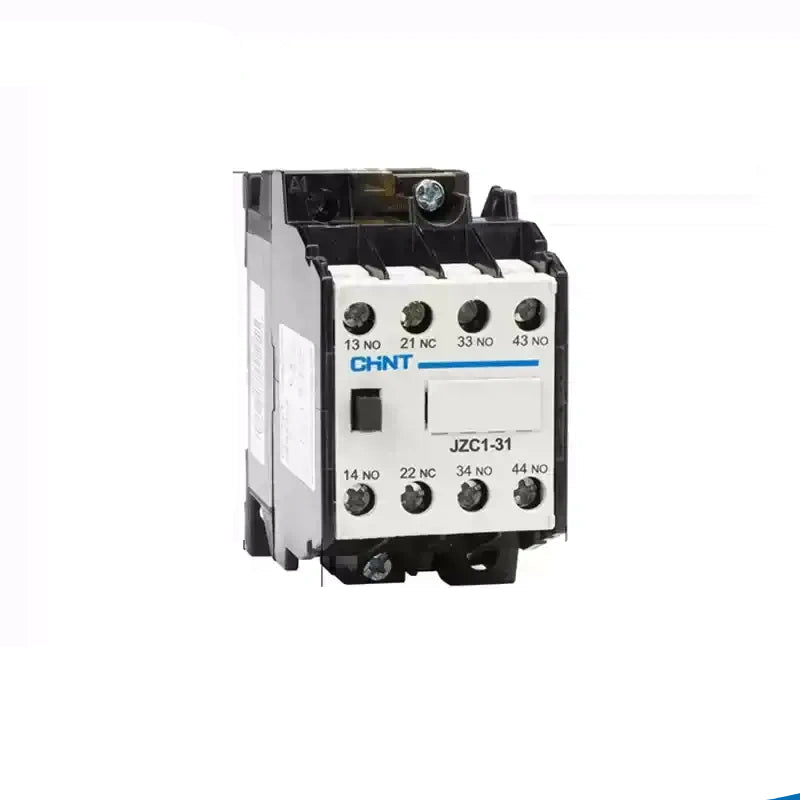

| JZC1-31 | JZC1-31 | 3NO + 1NC | 4 مجموعات | 10 أمبير |

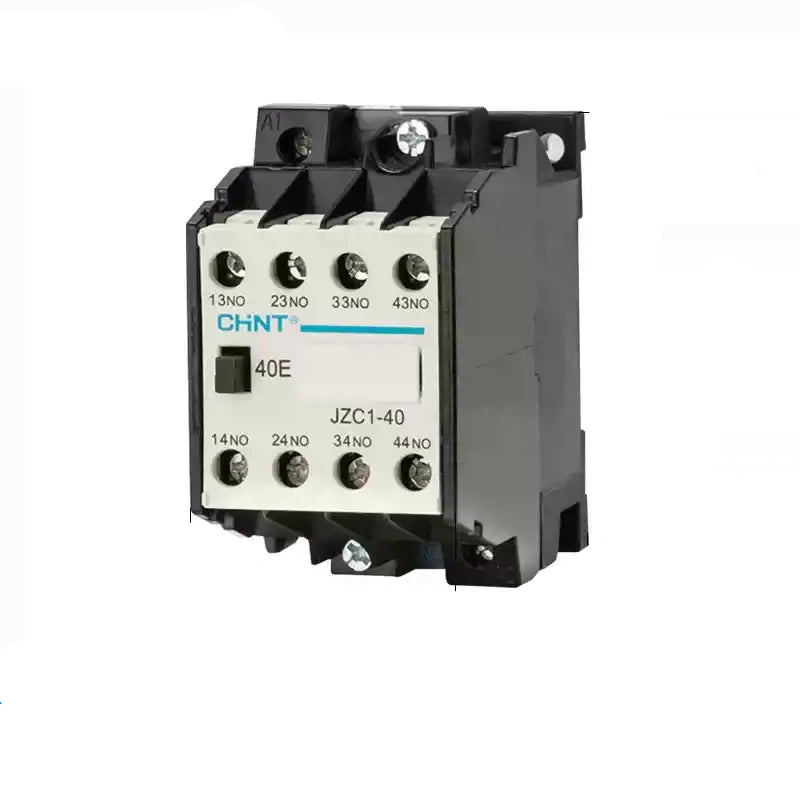

| JZC1-40 | JZC1-40 | 4NO + 0NC | 4 مجموعات | 10 أمبير |

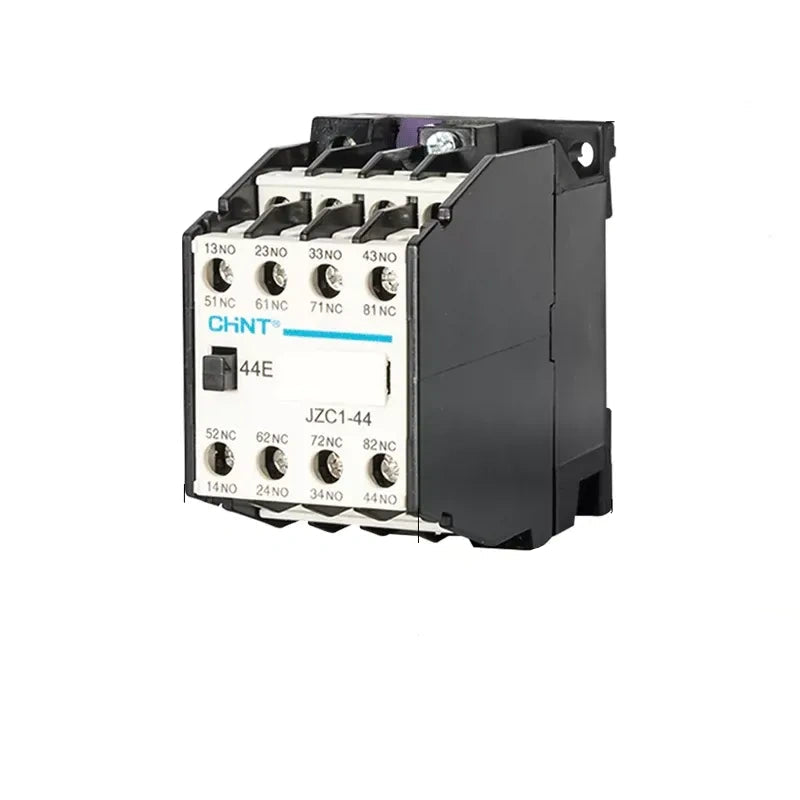

| JZC1-44 | JZC1-44 | 4NO + 4NC | 8 مجموعات | 10 أمبير |

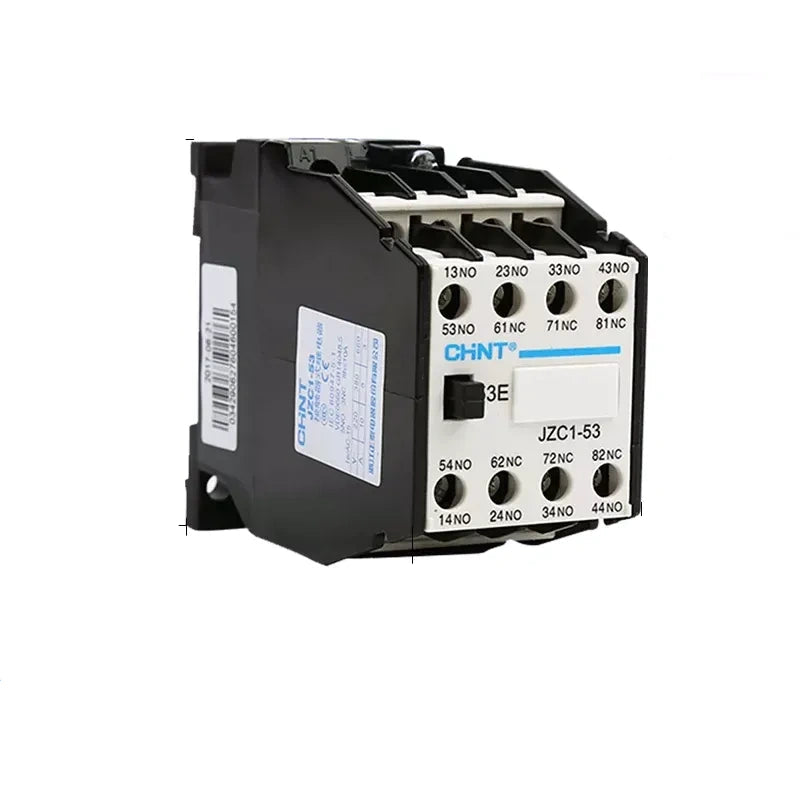

| JZC1-53 | JZC1-53 | 5NO + 3NC | 8 مجموعات | 10 أمبير |

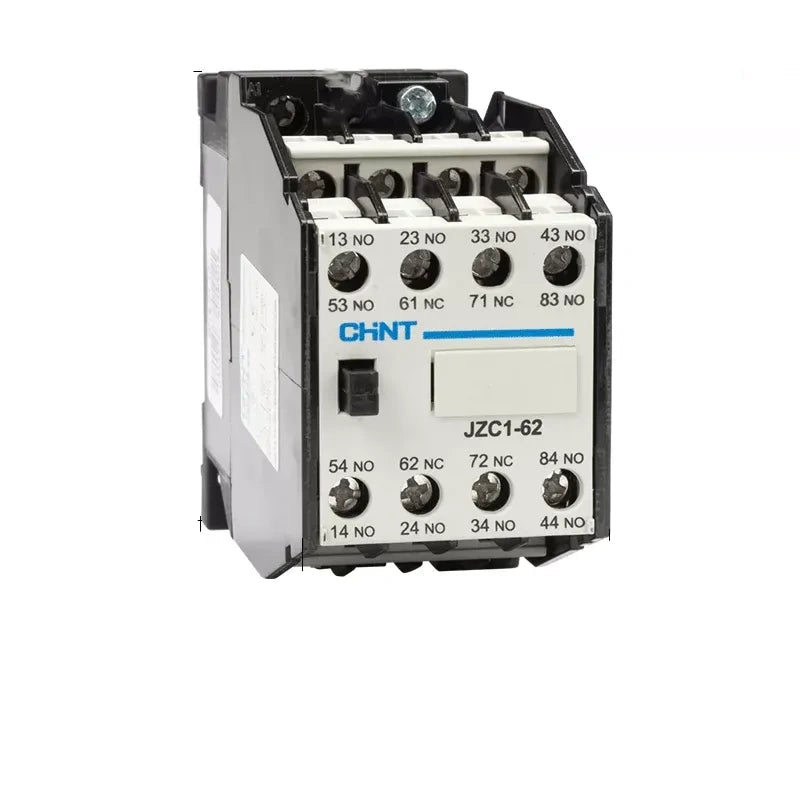

| JZC1-62 | JZC1-62 | 6NO + 2NC | 8 مجموعات | 10 أمبير |

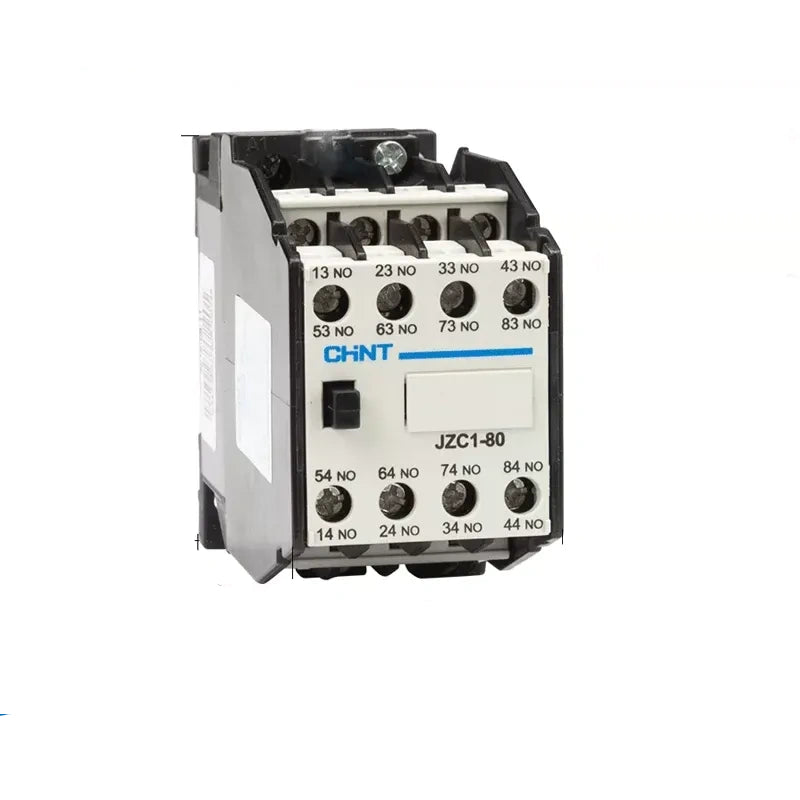

| JZC1-80 | JZC1-80 | 8NO + 0NC | 8 مجموعات | 10 أمبير |
| JZC1-04/Z | JZC1-04/Z | 0NO + 4NC (ملف تيار مستمر) | 4 مجموعات | 10 أمبير |
| JZC1-22/Z | JZC1-22/Z | 2NO + 2NC (ملف تيار مستمر) | 4 مجموعات | 10 أمبير |
| JZC1-44/Z | JZC1-44/Z | 4NO + 4NC (ملف تيار مستمر) | 8 مجموعات | 10 أمبير |
| JZC1-80/Z | JZC1-80/Z | 8NO + 0NC (ملف تيار مستمر) | 8 مجموعات | 10 أمبير |
شرح رمز الموديل
JZC1 - [كمية NO][كمية NC] / Z
- JZC1: سلسلة مرحل وسيط من نوع المقاول
- الرقم الأول: كمية نقاط التلامس المفتوحة عادةً (NO)
- الرقم الثاني: كمية نقاط التلامس المغلقة عادةً (NC)
- /Z: ملف تحكم تيار مستمر (يُحذف لملف التيار المتردد)
