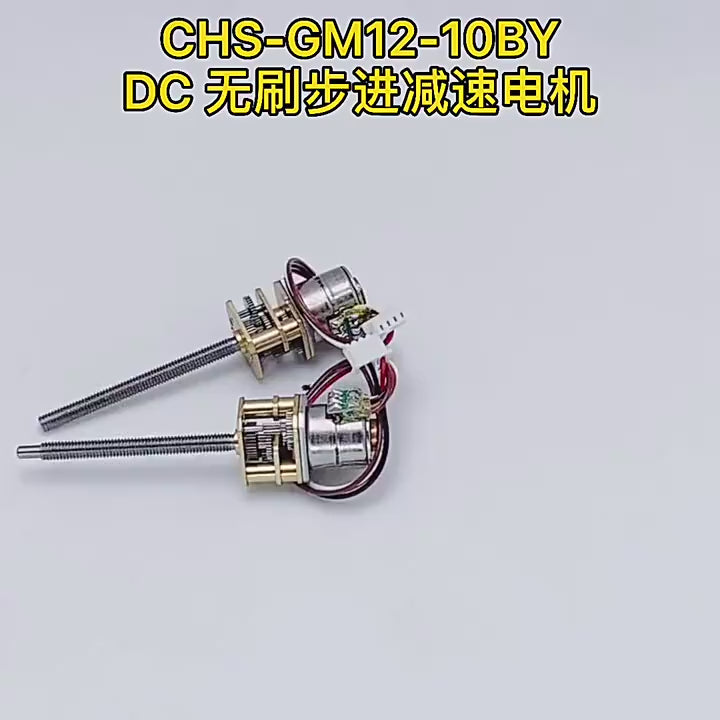

محرك تروس صغير CHS-GM12-10BY

CHS-GM12-10BY محرك تروس متدرج صغير، تيار مستمر 3.7-12 فولت، ثنائي الطور 4 أسلاك مع عمود لولبي M4 بطول 55 مم

نظرة عامة على المنتج

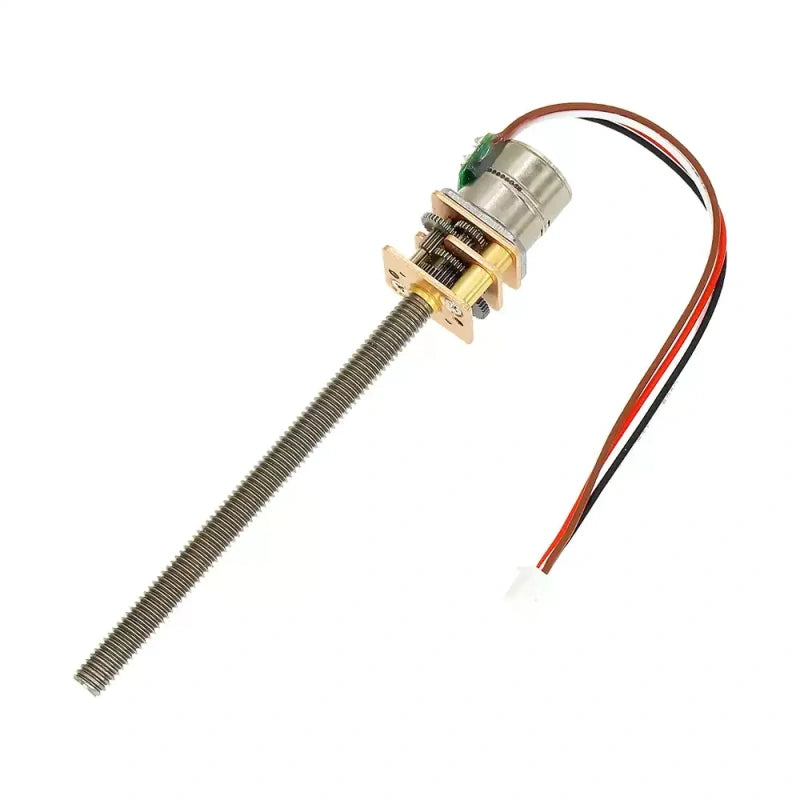

محرك التروس المتدرج المصغر CHS-GM12-10BY هو محرك صغير الحجم وعالي الدقة ثنائي الطور ورباعي الأسلاك مصمم للتطبيقات التي تتطلب حركة خطية أو دورانية محكمة. يتميز بعمود لولبي ملولب M4 طويل، وتخفيض تروس معدنية، ونسب تروس متعددة لتناسب احتياجات السرعة/العزم المختلفة.

الميزات الرئيسية

• تحكم دقيق بالمتدرج: محرك ثنائي القطب ثنائي الطور رباعي الأسلاك بزاوية خطوة 18 درجة، متوافق مع برامج تشغيل المتدرجات الشائعة (مثل L6219) وأنظمة التحكم PLC لتحديد المواقع بدقة.

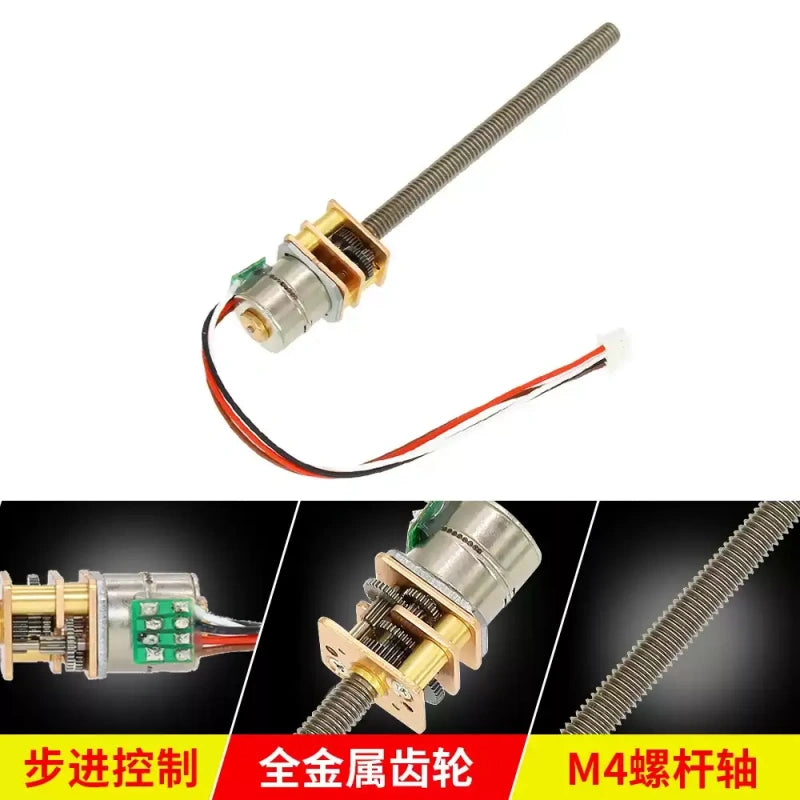

• عمود إخراج ملولب: عمود ملولب قياسي M4 بطول 55 مم، مثالي لتطبيقات الحركة الخطية المباشرة أو التركيب المخصص.
• نسب تروس متعددة: اختر من بين 1:10، 1:30، 1:50، 1:100، أو 1:298 لتحسين السرعة والعزم لمشروعك.
• هيكل متين:
  • لفائف نحاسية نقية لمقاومة منخفضة، وتوصيل عالي، وزيادة في خرج العزم.
  • مخفض تروس معدني لمقاومة الصدمات، ودقة عالية، وتشغيل منخفض الضوضاء.
  • أبعاد مدمجة (10×12×19.5 مم، باستثناء العمود) وتصميم خفيف الوزن (حوالي 12 جرام).


• نطاق جهد واسع: يدعم التشغيل بتيار مستمر 3.7-12 فولت (تيار السائق الموصى به <150 مللي أمبير)، مما يجعله متعدد الاستخدامات لإعدادات الطاقة المختلفة.

المواصفات (CHS-GM12-10BY)

• الموديل: CHS-GM12-10BY (CHS-GM12-10BY-55M4)
• العلامة التجارية: ChiHai Motor
• الجهد المقدر: تيار مستمر 5 فولت (يدعم 3.7-12 فولت)
• نوع المحرك: محرك متدرج ثنائي القطب ثنائي الطور رباعي الأسلاك
• مقاومة الطور: 39±7% أوم/طور
• حث الطور: 14.3 ملي هنري/طور
• زاوية الخطوة: 18 درجة/خطوة
• نسب التروس: 1:10، 1:30، 1:50، 1:100، 1:298

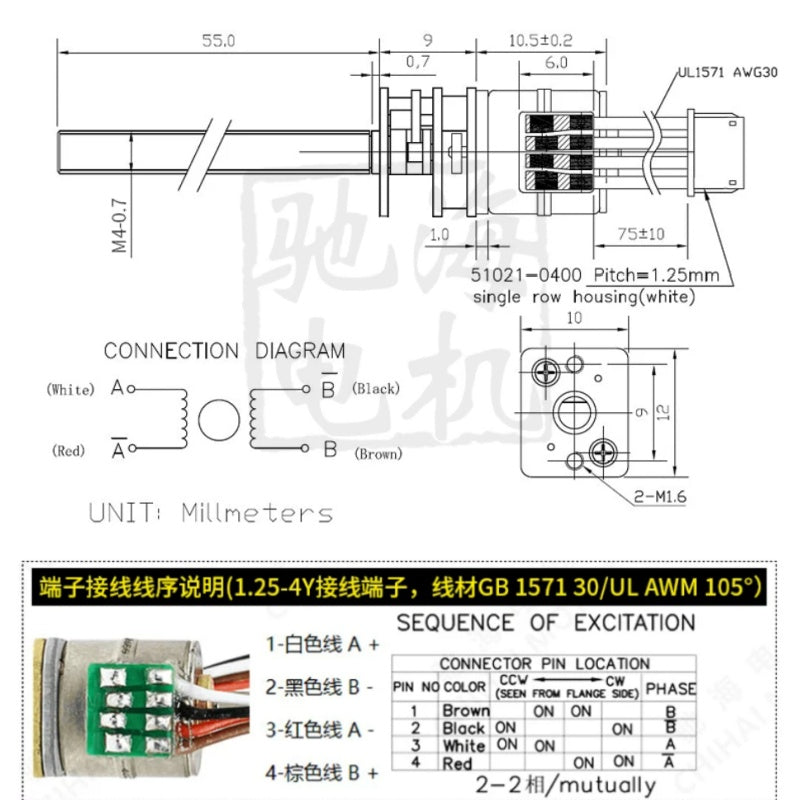

• عمود الخرج: خيط M4 قياسي، طول 55 مم (قابل للتخصيص)
• الأبعاد: 10×12×19.5 مم (باستثناء العمود)
• الوزن: حوالي 12 جرام
• الأسلاك: أحمر A-، أبيض A+، أسود B-، بني B+
• درجة حرارة التشغيل: -0 ~ +55 درجة مئوية
• فئة العزل: الفئة E

التكوينات المتاحة

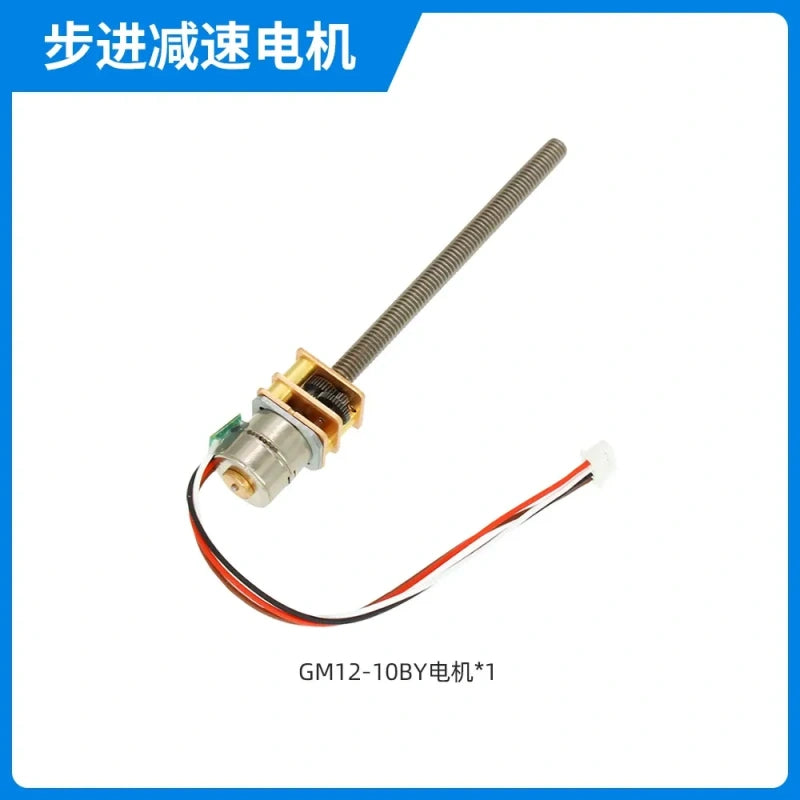

• المحرك فقط

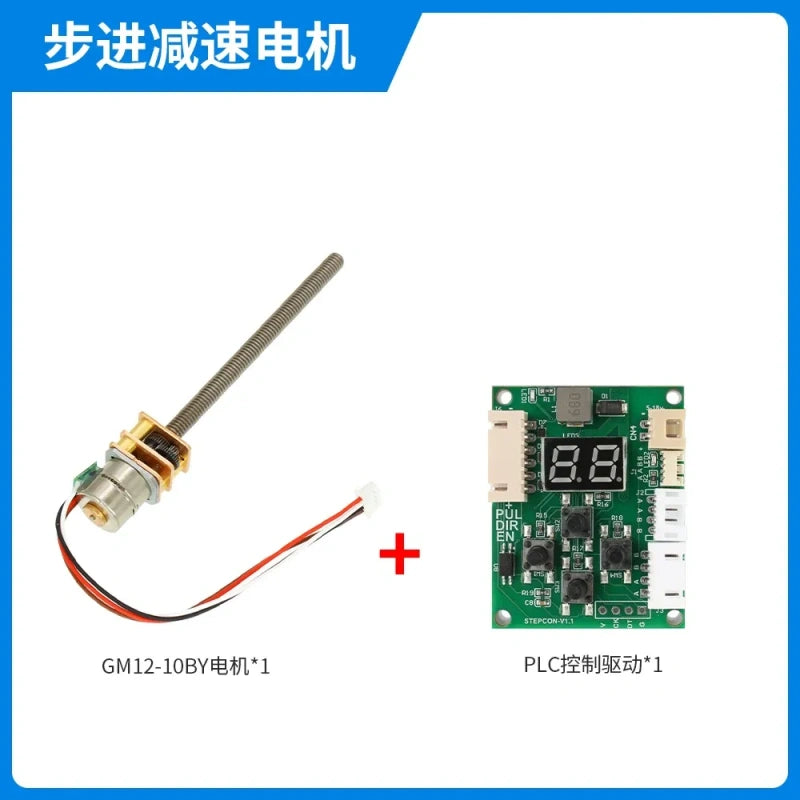

• المحرك + مشغل تحكم PLC جديد

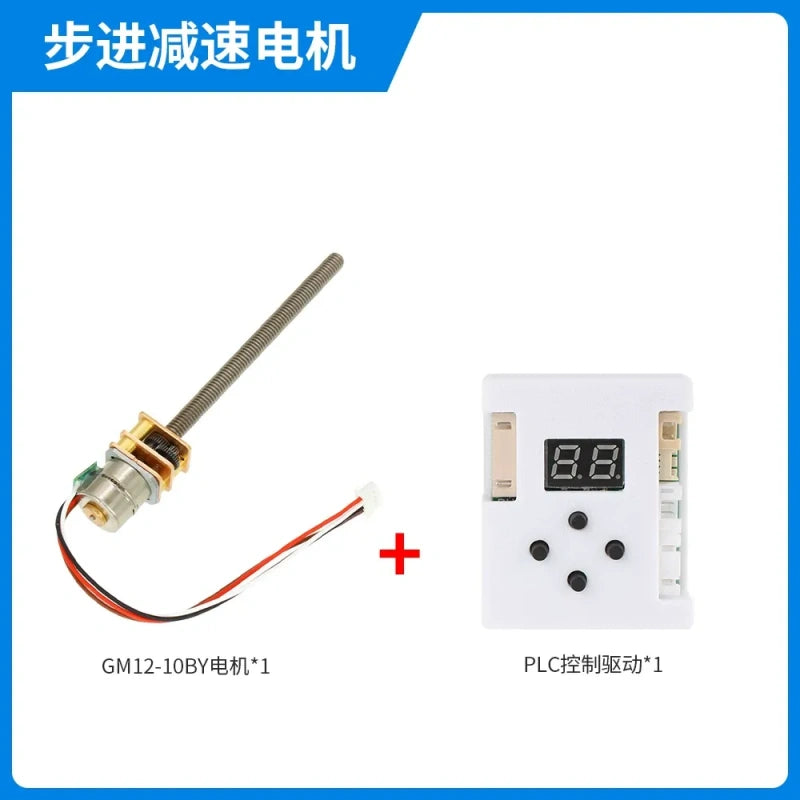

• المحرك + مشغل تحكم PLC جديد مع غلاف

التطبيقات

مثالي للروبوتات الذكية، الأذرع الروبوتية، الأثاث الذكي، أنظمة تركيز الكاميرا، أجهزة الإمالة والتحريك المصغرة، الأجهزة المنزلية الذكية، الألعاب التعليمية، ومنتجات البالغين.

ملاحظات هامة: تجنب التشغيل المتكرر في حالة التوقف، والتشغيل/الإيقاف المتكرر، وتبديل الأمام/الخلف، حيث يمكن أن تقصر هذه الإجراءات بشكل كبير من عمر خدمة المحرك.

ورقة البيانات
