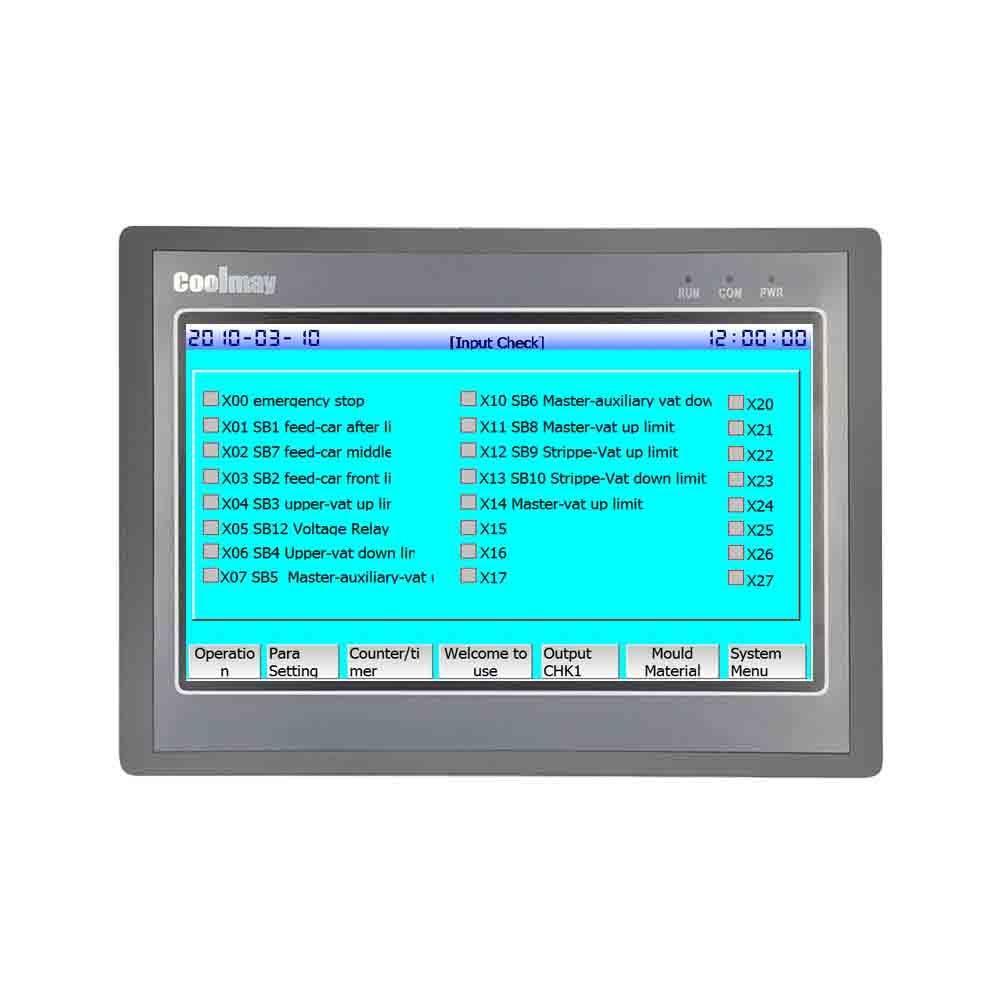

EX3G-100HA | 24 مدخل رقمي 24 خرج ترانزستور HMI PLC متكامل الكل في واحد
تعذّر تحميل توفر الاستلام
المواصفات
نوع قطع غيار وملحقات راسم الذبذبات: قطع غيار راسم الذبذبات
المنشأ: الصين (المنشأ)
الشهادة: CE
الموديل: EX3G-100HA-48MT-4AD-K-485P
تتضمن العبوة:
* جهاز واحد + كابلات
* البرامج والأدلة. يمكنك تنزيلها من موقعنا الإلكتروني أو الاتصال بفريق المبيعات لدينا للحصول على الروابط.
ملاحظة:
(1) الجهاز هو
- شاشة HMI + PLC مقاس 10 بوصات مدمجة في جهاز واحد،
- 24 مدخلًا رقميًا / 24 مخرجًا رقميًا، ومخرج مختلط ترانزستوري
- إدخال/إخراج تناظري، 4 قنوات إدخال حراري نوع K.
- منفذ RS232، منفذ RS485 على PLC
(2) مجموعة واحدة من الكابلات.
المواصفات
|
الشاشة |
الأبعاد |
275*194*36 مم |
|
الدقة |
1024*600 بكسل |
|
|
النوع |
10.1 بوصة TFT |
|
|
الميزات |
تدعم المقاطعة، استيفاء القوس الخطي، الضبط التلقائي PID. سعة برنامج 32 كيلو، سجل احتفاظ 32 كيلو |
|
|
الذاكرة |
RAM |
128 ميجابايت |
|
ROM |
128 ميجابايت |
|
|
وحدة المعالجة المركزية |
CORTEX A8 720 ميجاهرتز - 1 جيجاهرتز |
|
|
الإدخال/الإخراج |
الإدخال/الإخراج الرقمي |
12 مدخلًا رقميًا / 12 مخرجًا رقميًا أو 20 مدخلًا رقميًا / 18 مخرجًا رقميًا أو 24 مدخلًا رقميًا / 20 مخرجًا رقميًا أو 30 مدخلًا رقميًا / 30 مخرجًا رقميًا |
|
الإدخال: NPN سلبي، طرف عام معزول إخراج الترانزستور: NPN منخفض المستوى، COM يتصل بالطرف السالب؛ إخراج المرحل: ملامس جاف مفتوح عادةً |
||
|
نوع وموصلات الإخراج الرقمي |
مرحل (MR) أو ترانزستور (MT، Y0-Y3 هي MOS) أو مختلط (MRT) MOSFET: 2 أمبير/نقطة، 4 أمبير/4 نقاط COM؛ MT: 0.5 أمبير/نقطة، 0.8 أمبير/4 نقاط COM، 1.6 أمبير/8 نقاط COM؛ MR: 2 أمبير/نقطة، 4 أمبير/4 نقاط COM، 5 أمبير/12 نقطة COM. |
|
|
الإدخال/الإخراج التناظري (اختياري) |
بحد أقصى 16 مدخلًا تناظريًا / 8 مخارج تناظرية |
|
|
نوع الإدخال التناظري (اختياري) |
النوع E/E_/K/K_/S/S_/T/T_/J/J_ حراري/ PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/ 0~10 فولت/ 0~5 فولت/ -5 فولت~5 فولت/ -10 فولت~10 فولت/ 0~20 مللي أمبير/ 4~20 مللي أمبير/ مختلط |
|
|
نوع الإخراج التناظري (اختياري) |
0~10 فولت/0~5 فولت/ 0~20 مللي أمبير/ 4~20 مللي أمبير/ مختلط/ -5~5 فولت/ -10~10 فولت (2DA لجهد سالب واحد) |
|
|
وظيفة عالية السرعة |
عد عالي السرعة |
6 قنوات أحادية الطور 60 كيلو هرتز، أو قناتان AB (Z) طور 60 كيلو هرتز + قناة واحدة AB طور 10 كيلو هرتز |
|
نبض عالي السرعة |
8 قنوات، Y0-Y3 هي 100 كيلو هرتز، Y4-Y7 هي 10 كيلو هرتز. عد عالي السرعة + نبض عالي السرعة < 480 كيلو هرتز |
|
|
التوصيل |
HMI |
منفذ تنزيل HMI واحد، منفذ USB 2.0 واحد |
|
منفذ RS485 واحد أو منفذ RS232 واحد منفذ إيثرنت (لا يمكن أن يتعايش مع منفذ إيثرنت PLC) |
||
|
PLC |
منفذ USB من النوع Mini B، منفذ RS232 واحد (منفذ البرمجة، يمكن استخدامه أيضًا كمنفذ COM) |
|
|
منفذ RS485 واحد أو منفذا RS485 COM (أحدهما تم تغييره من منفذ RS232 الافتراضي)، CAN (2.0A/B)، منفذ إيثرنت (لا يمكن أن يتعايش مع منفذ إيثرنت HMI)، WIFI (سيشغل RS232 الافتراضي) |
||
|
البرامج |
HMI |
|
|
PLC |
متوافق مع Mitsubishi GX Developer 8.86 و GX WORKS 2 |
وظائف اختيارية
إذا كنت بحاجة إلى وظائف إضافية أدناه، يرجى إضافتها إلى سلة التسوق الخاصة بك وطلبها مع الجهاز.
نرحب بترك رسائل لنا لمزيد من التفاصيل وسنرد في أقرب وقت ممكن.
