محرك تروس دوار تلسكوبي GM25-30 DC بجهد 3 فولت/6 فولت/12 فولت

GM25-30 Micro DC Gear Motor, Telescopic Rotary Linear Actuator, Low-Speed Thrust Motor, 3V/6V/12V

وصف المنتج

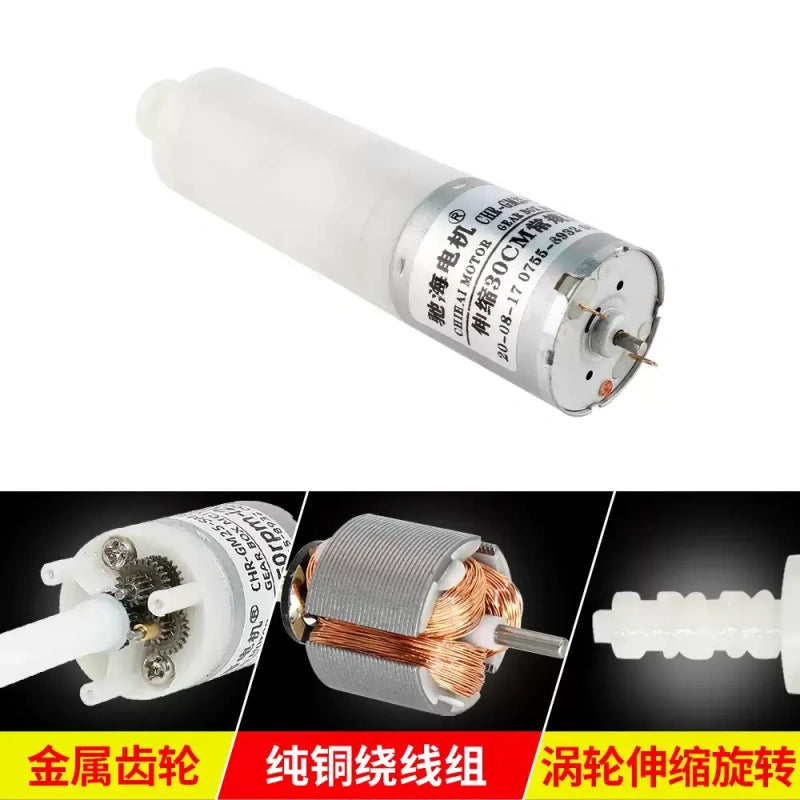

هذا هو المحرك التلسكوبي الدوار التروسي بتيار مستمر من سلسلة CHR-GM25-SM30، ويتميز بهيكل تلسكوبي ترددي يعمل بالديدان وآلية تخفيض التروس، مما يوفر عزم دوران قوي وأداءً موثوقًا به. يدعم نطاق جهد تشغيل واسع من DC 3V-12V، مع خيارات متعددة بما في ذلك المحرك القياسي ونسخة التشفير ونسخة لوحة الدوائر المطبوعة (PCB) بدون لحام لتلبية احتياجات المشروع المتنوعة.

الميزات الرئيسية

• تصميم تلسكوبي ودوار: يكمل دورة تلسكوبية كاملة واحدة كل 6 دورات للمحرك، وهو مثالي لتطبيقات الحركة الخطية الترددية.
• تكوينات متعددة:

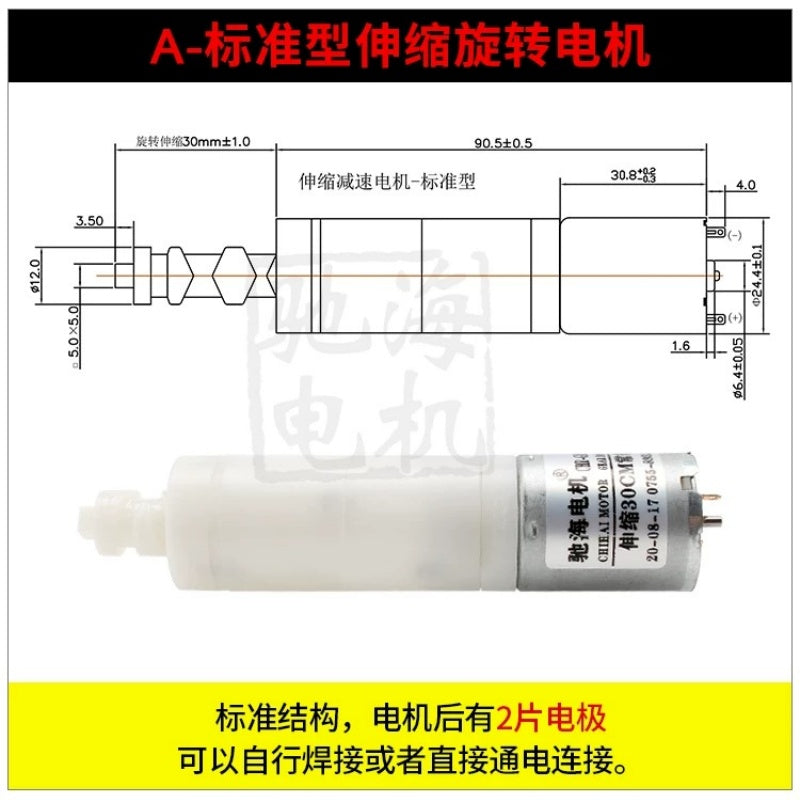

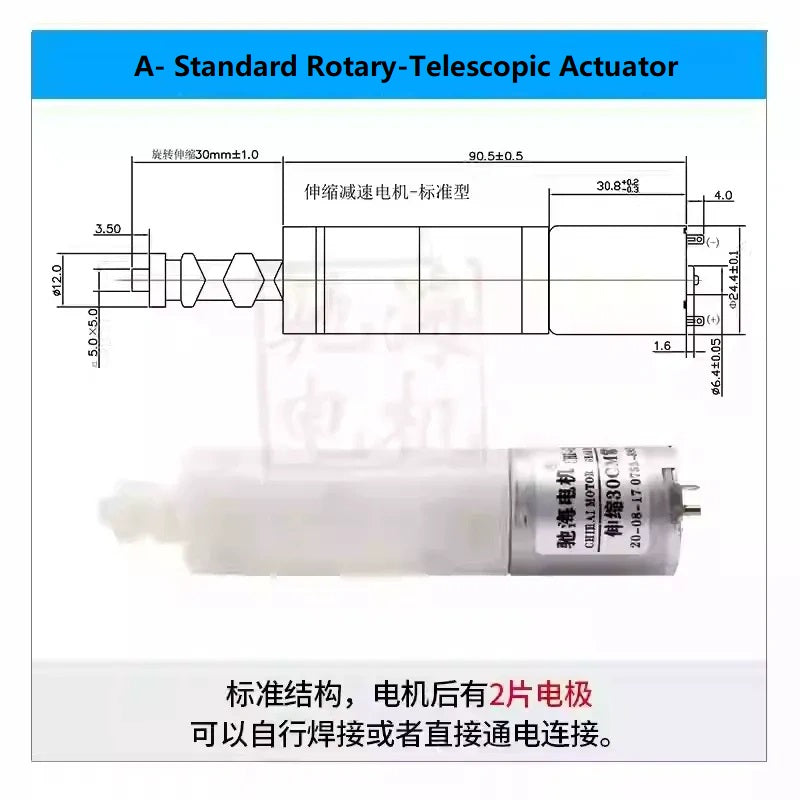

  • الإصدار القياسي: هيكل أساسي للاستخدام الفعال من حيث التكلفة.

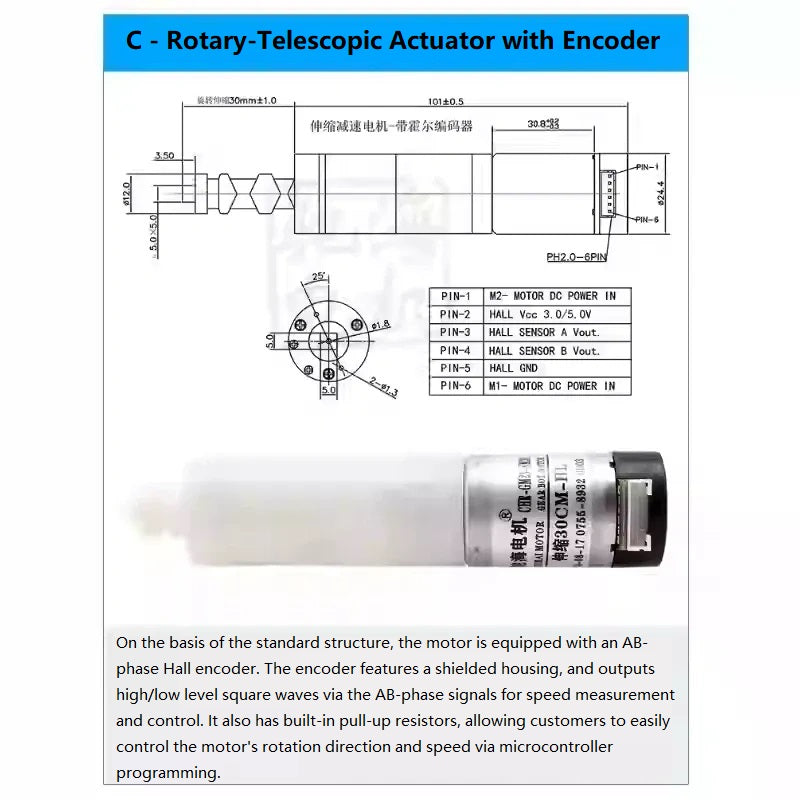

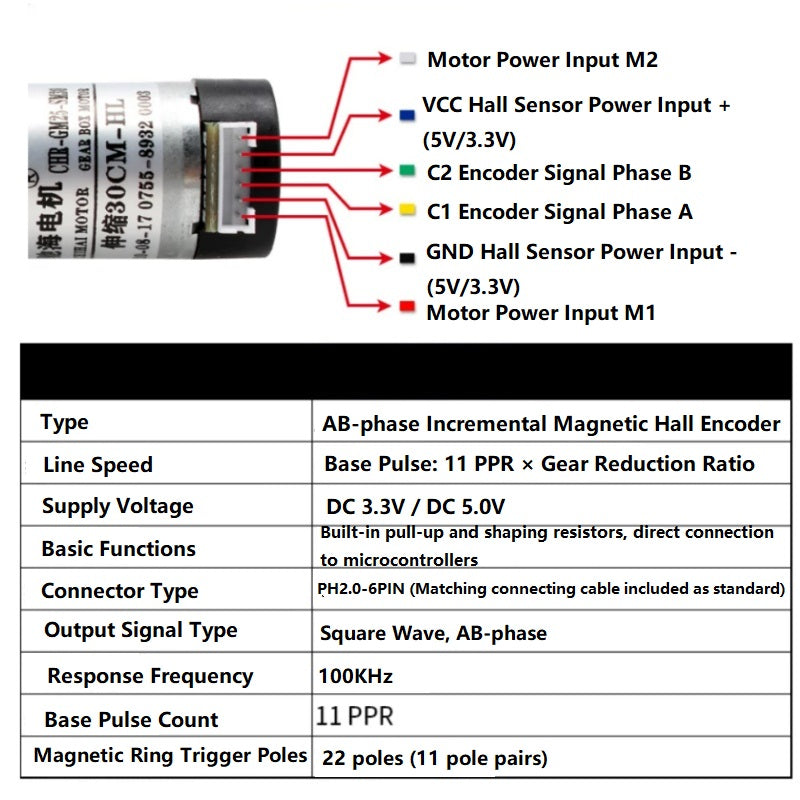

  • إصدار التشفير: مزود بمشفر هول ثنائي الطور (AB-phase Hall encoder) مع غلاف محمي، ويصدر موجات مربعة عالية/منخفضة المستوى للتحكم في السرعة والاتجاه. مقاومات سحب مدمجة تبسط برمجة وحدة التحكم الدقيقة (MCU).

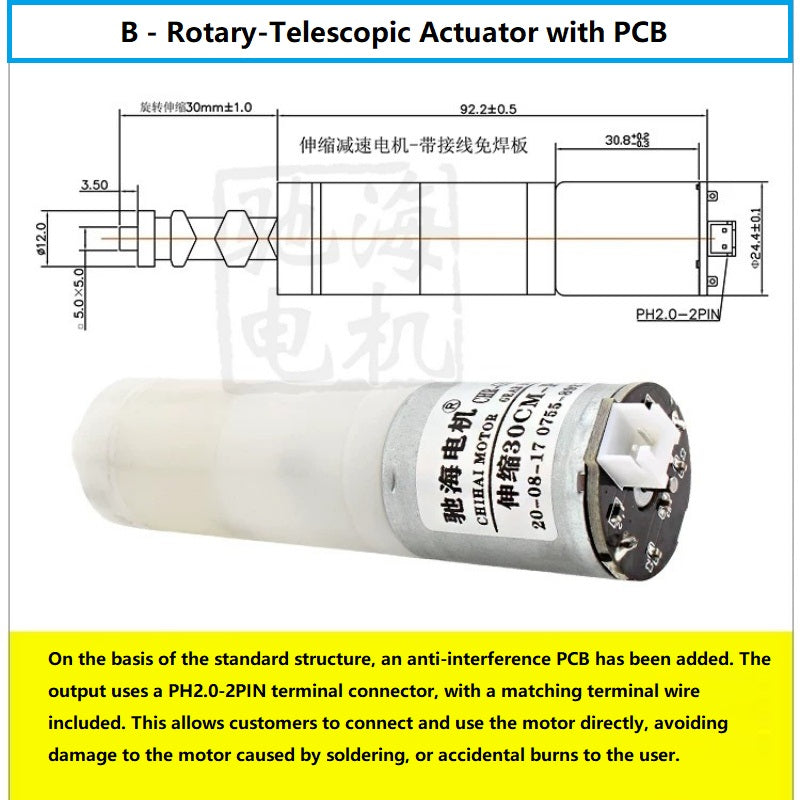

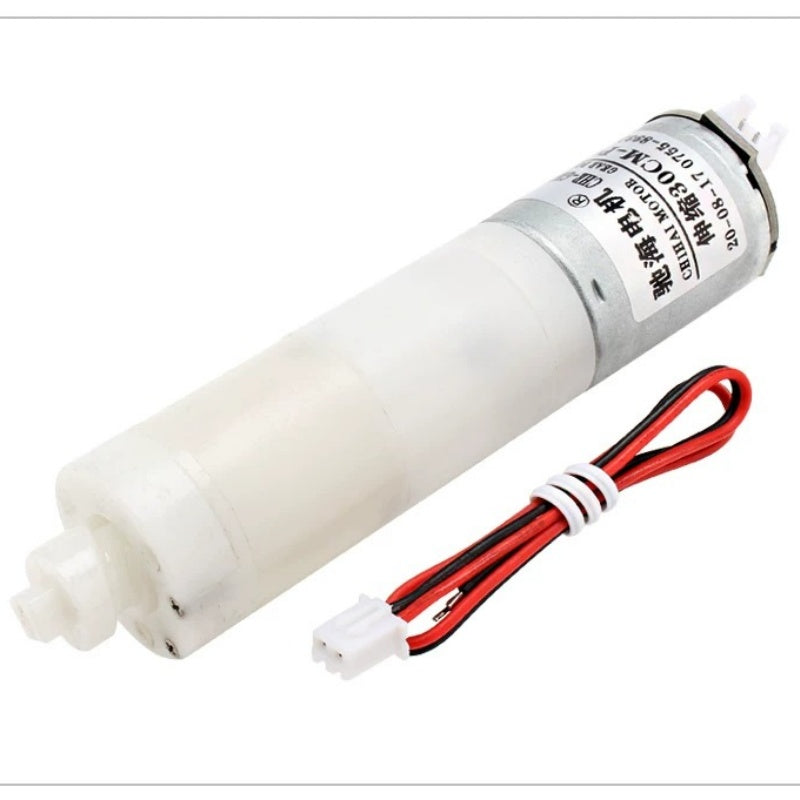

  • إصدار لوحة الدوائر المطبوعة بدون لحام: مدمج مع لوحة دوائر مطبوعة (PCB) مضادة للتداخل وموصل طرفي PH2.0-2PIN مع مجموعة أسلاك مطابقة، مما يسمح بالاتصال المباشر بالتوصيل والتشغيل لتجنب تلف المحرك أو حروق المستخدم من اللحام.


• دفع عالي وسرعة منخفضة: يوفر دورانًا مستقرًا منخفض السرعة مع دفع خطي عالٍ (يصل إلى 60N عند 12V)، ومناسب للتطبيقات الدقيقة.
• شوط قابل للتعديل: متوفر بأطوال تلسكوبية 20 مم و 30 مم لتناسب متطلبات التركيب المختلفة.

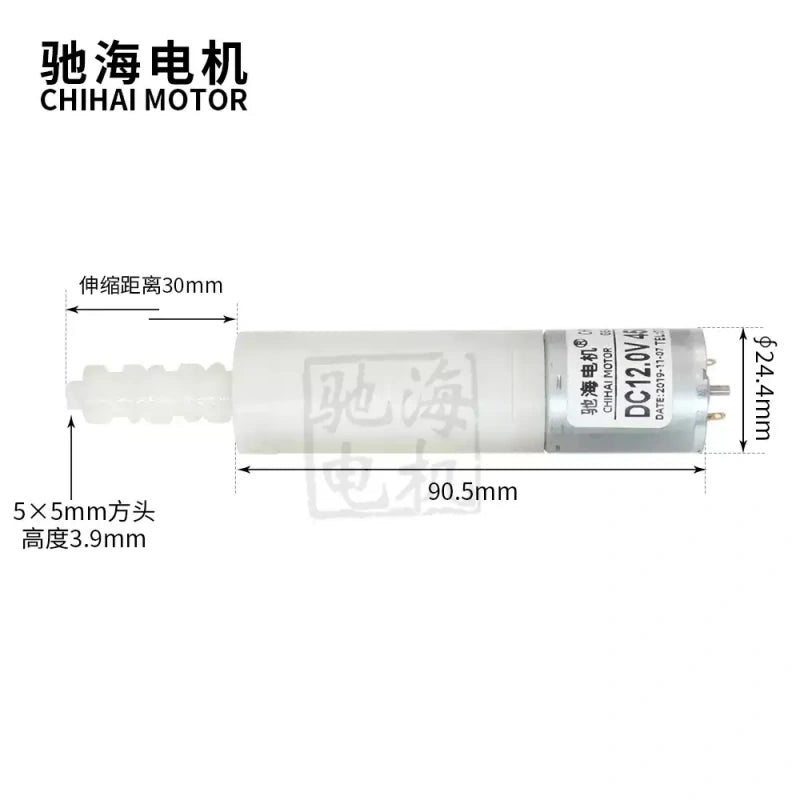

• بناء موثوق: قطر خارجي 24 مم، حجم صغير (105-120 مم طول)، خفيف الوزن (حوالي 75 جرام)، وعمود دفع مربع 5x5 لتوصيل آمن.

المواصفات (نموذجية)

• جهد التشغيل: تيار مستمر 3V~12V
• السرعة المقدرة (12V): 330±10% دورة في الدقيقة
• عزم الدوران المقدر (12V): 1.0 كجم·سم
• عزم الدوران عند التوقف (12V): ≥3.0 كجم·سم
• الحد الأقصى للدفع (12V): ≤60N
• نسبة التروس: 1:19 (18.837)
• الشوط: 20 مم / 30 مم
• الوزن: حوالي 75 جرام

التطبيقات

مثالي للروبوتات الصغيرة، والأجهزة المنزلية الذكية، والألعاب التعليمية، ومشاريع الأتمتة، والتطبيقات الأخرى التي تتطلب حركة خطية ترددية.

ملاحظة: تجنب التشغيل المتكرر عند التوقف، والتشغيل والإيقاف المتكرر، وتبديل الاتجاه الأمامي/الخلفي، حيث يمكن أن تقصر هذه الأمور بشكل كبير من عمر خدمة المحرك.

ورقة البيانات
