قابس مقبس موصل الطيران من نوع GX20
السعر الاعتيادي
$10.24 USD
السعر الاعتيادي
سعر البيع
$10.24 USD
سعر الوحدة
لكل
الشحن يُحسب عند إتمام الشراء.
تعذّر تحميل توفر الاستلام

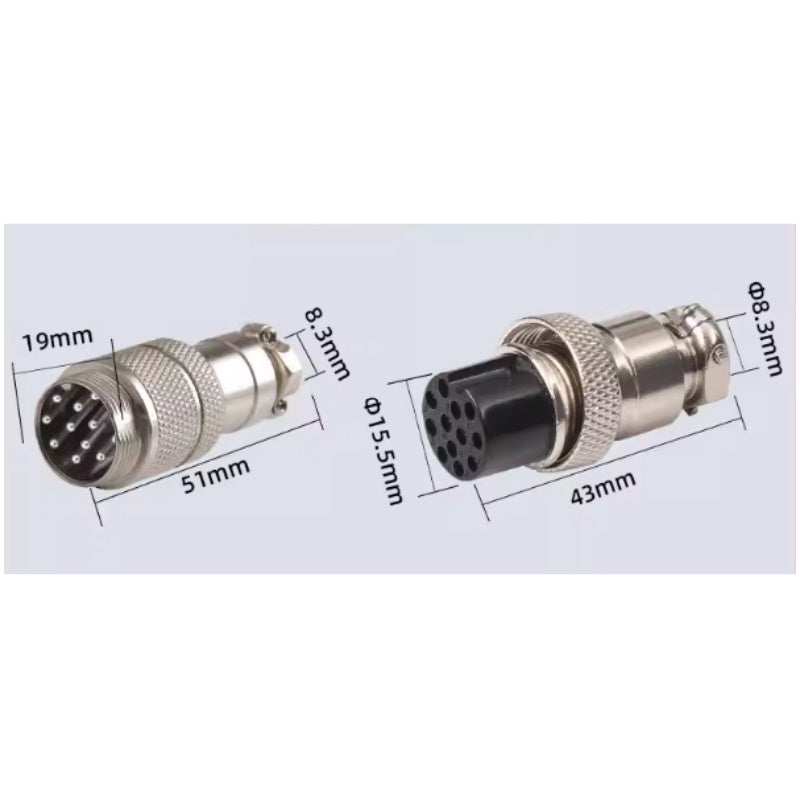

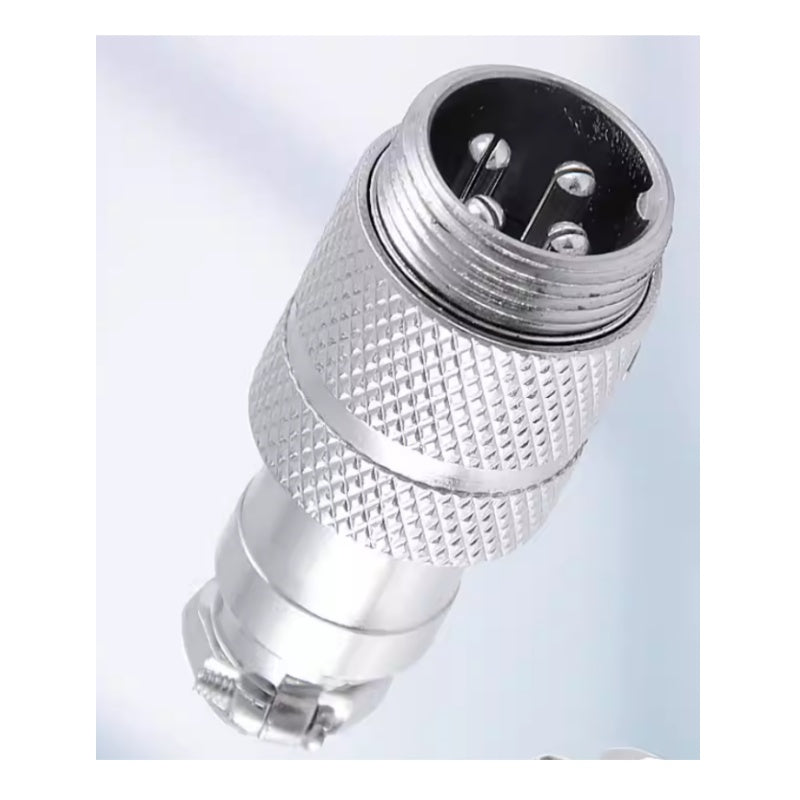

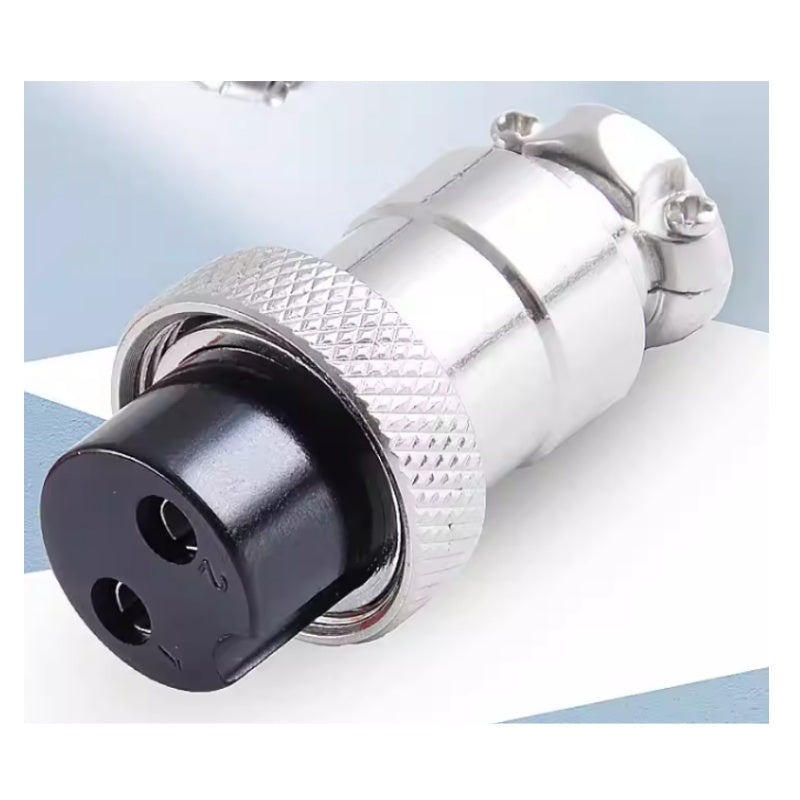

GX20 Docking Type Aviation Connector Plug Socket, 2-12 Pin, Silver-Plated Copper
نظرة عامة على المنتج
يعد موصل الطيران من نوع GX20 Docking حلًا صناعيًا عالي الأداء للتوصيل الكهربائي، مصممًا لنقل الطاقة والإشارة بشكل موثوق في معدات الأتمتة وآلات التحكم الرقمي وأنظمة التحكم. بفضل نقاط التلامس النحاسية النقية المطلية بالفضة، وعزل PPS الممتاز المقاوم للهب V0، وتصميم التوصيل الآمن، يوفر هذا الموصل توصيلية استثنائية، ومقاومة للتآكل، وعمر خدمة طويل. بفضل توافقه الواسع مع أحجام الأسلاك المختلفة وتصميمه المقاوم للغبار والصدأ، فإنه يضمن توصيلات مستقرة ومقاومة للاهتزاز في البيئات الصناعية القاسية، مما يجعله مثاليًا للأسلاك الصناعية وتعديل المعدات ووصلات الأدوات الدقيقة.
ورقة البيانات
| 中文属性 | 英文属性（工业标准） | المعلمة |
|---|---|---|
| 产品名称 | Product Name | مقبس وموصل طيران من سلسلة GX20 من نوع Docking |
| 产品型号 | Model Number | GX20 (متوفر من 2 إلى 12 دبوس/قلب) |
| 芯数 | Pin Configuration | 2، 3، 4، 5، 6، 7، 8، 9، 10، 12 قلب |
| 额定电流 | Rated Current | 5-10 أمبير |
| 触点材质 | Contact Material | نحاس نقي (مطلي بالفضة، مضاد للأكسدة، عالي التوصيل) |
| 绝缘材质 | Insulator Material | PPS ممتاز (مقاوم للهب V0، ذاتي الإطفاء) |
| 接线方式 | Termination | لحام |
| 配线规格 | Wire Gauge Compatibility | 0.75-22 مم² |
| 适配线缆外径 | Compatible Cable Outer Diameter | Φ10.5-26 مم |
| 特性 | Key Features | مقاوم للغبار، مقاوم للصدأ، مقاوم للتآكل، مقاوم لدرجات الحرارة العالية |
| 防火等级 | Flame Retardant Rating | V0 |
| 应用场景 | Application | الأتمتة الصناعية، آلات التحكم الرقمي، لوحات التحكم، نقل الإشارة/الطاقة |
الميزات الأساسية
-
نقاط تلامس من النحاس النقي المطلية بالفضة
توفر نقاط التلامس النحاسية الصلبة عالية النقاء المطلية بالفضة توصيلًا كهربائيًا ممتازًا، ومقاومة منخفضة للتلامس، ومقاومة فائقة للتآكل/الأكسدة، مما يعزز سرعة النقل بنسبة 45.9% لنقل إشارة وطاقة أسرع وأكثر استقرارًا.
-
عزل PPS ممتاز مقاوم للهب V0
عازل PPS عالي الأداء حاصل على تصنيف V0 لمقاومة اللهب، ذاتي الإطفاء، وأداء عزل ممتاز، مما يضمن السلامة في البيئات الصناعية عالية الحمل ويمنع الدوائر القصيرة.
-
تصميم توصيل آمن
آلية توصيل موثوقة بين الذكر والأنثى مع قفل آمن، تمنع الفصل العرضي أثناء التشغيل، حتى في ظل الاهتزازات الشديدة.
-
توافق واسع مع أحجام الأسلاك المختلفة
متوافق مع أحجام الأسلاك من 0.75 مم² إلى 22 مم²، وأقطار الكابلات الخارجية من Φ10.5 مم إلى Φ26 مم، ومناسب لمختلف تطبيقات نقل الطاقة والإشارة.
-
مقاوم للغبار والصدأ والتآكل
هيكل قوي مع معالجة مضادة للتآكل، مما يضمن موثوقية طويلة الأمد في البيئات الصناعية القاسية والخارجية والرطبة.
-
سهولة التركيب والصيانة
إنهاء لحام بسيط وتصميم توصيل سهل الاستخدام، مما يجعل التركيب والإزالة والصيانة سريعة ومريحة.
كيفية اختيار الموصل الصحيح
- حدد عدد الدبابيس بناءً على كمية الأسلاك: على سبيل المثال، 3 أسلاك تتطلب موصلًا بثلاثة دبابيس.
- تحقق من مساحة المقطع العرضي للسلك: تأكد من أن حجم السلك (0.75-22 مم²) يتوافق مع توافق الموصل.
- قم بقياس القطر الخارجي للكابل: تأكد من أن القطر الخارجي للكابل (Φ10.5-26 مم) يناسب غدة الكابل في الموصل.
سيناريوهات التطبيق
- معدات الأتمتة الصناعية، آلات التحكم الرقمي، وخطوط الإنتاج
- لوحات التحكم الكهربائية، أنظمة توزيع الطاقة، ونقل الإشارة
- المعدات الطبية، الأدوات الدقيقة، وأجهزة الصوت والفيديو
- تعديل السيارات، الفضاء الجوي، والروبوتات الصناعية
- الأنظمة الكهربائية في البيئات الخارجية والقاسية (مقاومة للاهتزاز، مقاومة للتآكل)
ملاحظات هامة
- اختيار الدبابيس: اختر عدد الدبابيس الصحيح بناءً على متطلبات الأسلاك والتيار الخاص بك.
- اللحام: استخدم تقنيات اللحام المناسبة للحصول على توصيلات موثوقة.
- درجة الحرارة: اعمل ضمن نطاق درجة الحرارة المحدد للحصول على الأداء الأمثل.
- السلامة: يضمن عازل PPS المقاوم للهب V0 السلامة في البيئات ذات درجات الحرارة العالية.
