كتلة تلامس مساعدة LS UA/AU-100 (1a1b)
السعر الاعتيادي
$18.70 USD
السعر الاعتيادي
سعر البيع
$18.70 USD
سعر الوحدة
لكل
الشحن يُحسب عند إتمام الشراء.
تعذّر تحميل توفر الاستلام

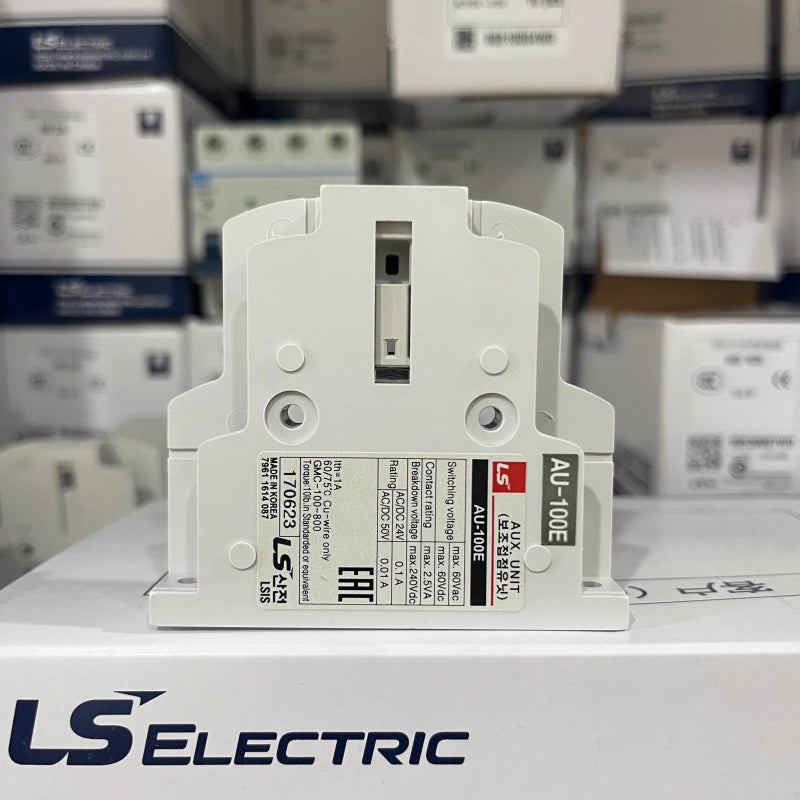

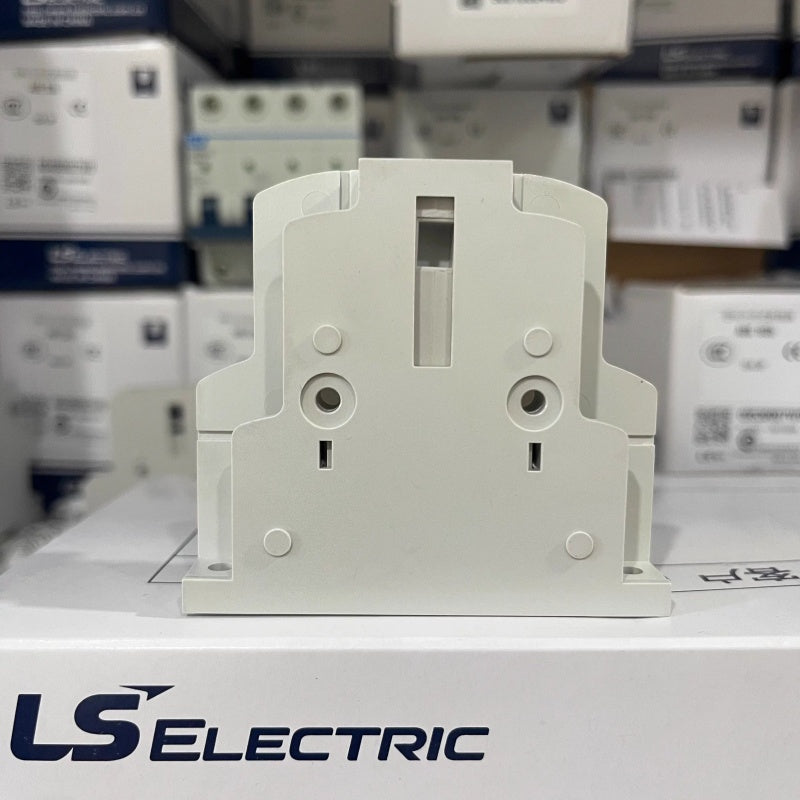

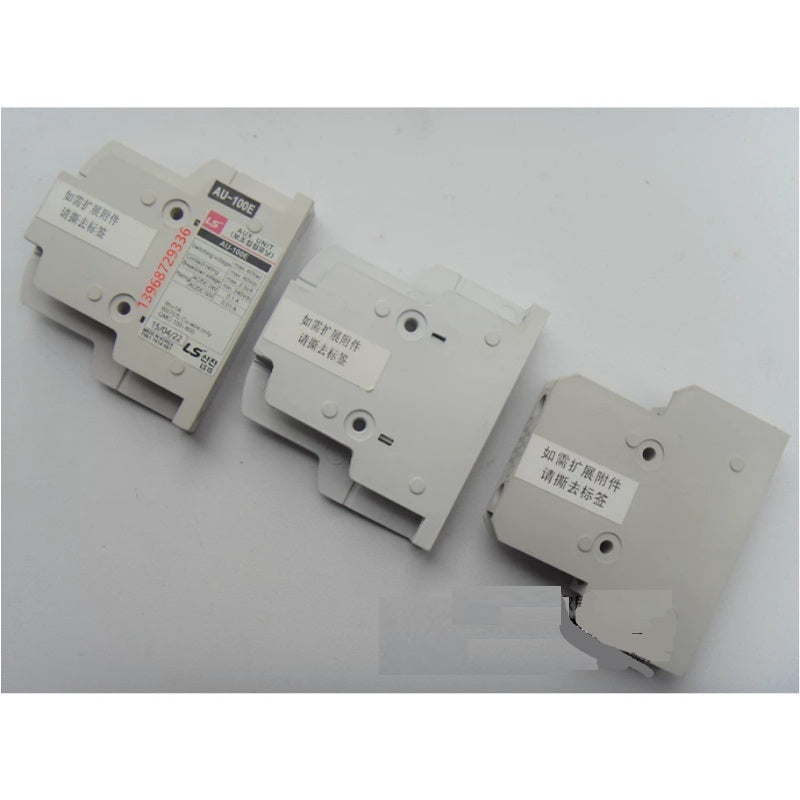

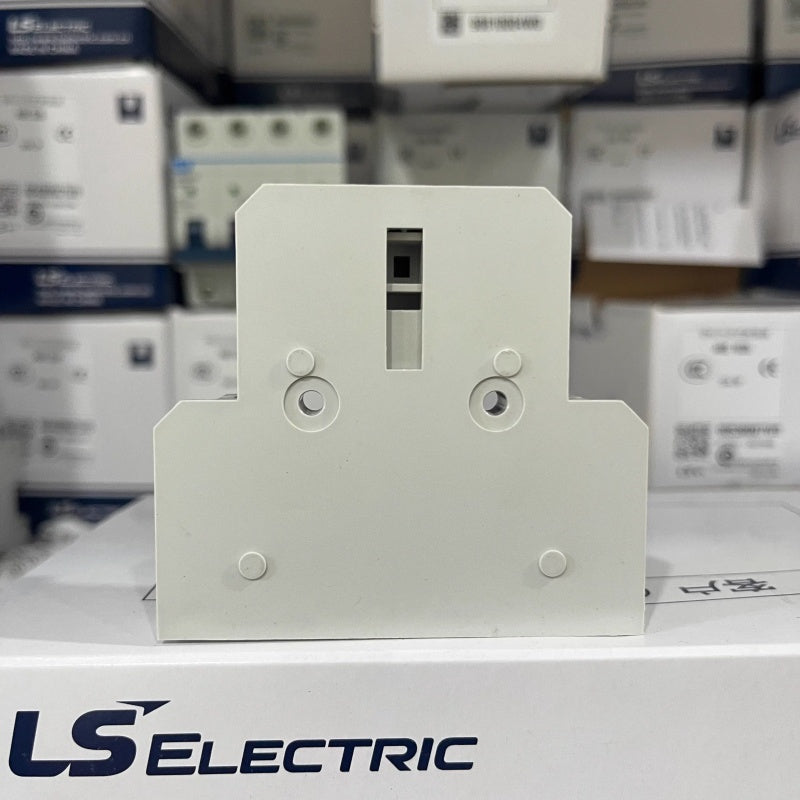

كتلة التلامس المساعدة LS UA-100 / AU-100 / AU-100E (1a1b)، تثبيت جانبي لموصلات الإطار الكبير MC/GMC
1. نظرة عامة
تُعد كتل التلامس المساعدة LS Electric UA-100 / AU-100 / AU-100E ملحقات متخصصة تثبت على الجانب ومصممة لموصلات سلسلة LS MC/GMC ذات الإطار الكبير (GMC-125، GMC-150، حتى GMC-600). توفر كتل التلامس هذه تكوين 1 مفتوح عادةً (NO) + 1 مغلق عادةً (NC) (1a1b) لتوسيع قدرات دائرة التحكم، مما يتيح ردود الفعل عن الحالة، والتعشيق، ونقل إشارات PLC لأنظمة التحكم في المحركات عالية الطاقة والأتمتة الصناعية.
2. الميزات الرئيسية
- تكوين التلامس 1a1b: تلامسات مساعدة قياسية 1NO + 1NC لإخراج إشارة مزدوجة، مناسبة لدوائر التحكم والتغذية الراجعة.
- تصميم التثبيت الجانبي: مُحسَّن للتثبيت الجانبي على الموصلات الكبيرة، مما يحافظ على مساحة توصيل اللوحة الأمامية مع توسيع وظائف التحكم.
-
التوافق متعدد الأجيال:
-
UA-100: إصدار جديد للموصلات الحديثة ذات الإطار الكبير -
AU-100: الإصدار الأصلي القديم لموصلات سلسلة GMC القديمة -
AU-100E: إصدار محسّن مع أداء ومتانة محسّنين للتلامسات
-
- تلامسات مصنفة للتيار العالي: تلامسات من سبائك الفضة ذات أداء مستقر في ظروف دائرة التحكم الصناعية، ومناسبة للاستخدام طويل الأجل في التطبيقات عالية الدورة.
- متوافقة مع IEC/GB: تفي بمعايير IEC 60947-5-1 و GB 14048.5 لمكونات التحكم ذات الجهد المنخفض.
- تركيب سريع بالكبس: تثبيت بدون أدوات لتجميع سريع على الموصلات المتوافقة، مما يقلل من وقت توصيل اللوحة.
3. فك رموز النموذج
| رمز النموذج | التفسير الأساسي |
|---|---|
UA-100 |
كتلة تلامس مساعدة من الجيل الجديد (1a1b) |
AU-100 |
كتلة تلامس مساعدة قديمة (1a1b) |
AU-100E |
كتلة تلامس مساعدة محسّنة (1a1b) |
1a1b |
تكوين التلامس: 1 مفتوح عادةً (NO) + 1 مغلق عادةً (NC) |
الموصلات المتوافقة |
موصلات LS GMC/MC من السلسلة ذات الإطار الكبير (GMC-125، GMC-150، GMC-600، إلخ.) |
4. التطبيقات النموذجية
- التحكم في المحركات عالية الطاقة (المضخات، الضواغط، الآلات الصناعية)
- دوائر التحكم في الدوران الأمامي/الخلفي والنجمة/الدلتا للمحركات الكبيرة
- التغذية الراجعة من PLC وإشارة الحالة في أنظمة الأتمتة الصناعية
- أتمتة المباني ولوحات التحكم في توزيع الطاقة
- أنظمة التحكم في الناقلات والرافعات الثقيلة.
ورقة البيانات
| الخاصية | القيمة |
|---|---|
| العلامة التجارية | LS Electric / LS 产电 |
| السلسلة | كتلة تلامس مساعدة من سلسلة UA/AU-100 |
| نوع المنتج | كتلة تلامس مساعدة للموصل |
| النماذج | UA-100 (جديد)، AU-100 (قديم)، AU-100E (محسّن) |
| تكوين التلامس | 1a1b (1NO + 1NC) |
| نوع التركيب | تركيب جانبي (للموصلات ذات الإطار الكبير) |
| الموصلات المتوافقة | موصلات LS GMC/MC من السلسلة ذات الإطار الكبير (GMC-125، GMC-150، GMC-600، إلخ.) |
| جهد التحكم المقنن | تيار متردد 230 فولت/400 فولت، تيار مستمر 24 فولت/110 فولت/220 فولت |
| التيار التشغيلي المقنن | 6 أمبير (AC-15)، 1 أمبير (DC-13) |
| الامتثال للمعايير | IEC 60947-5-1، GB 14048.5، EN 60947-5-1 |
| الشهادات | CE، CCC، RoHS |
| التطبيق | التحكم في المحركات الكبيرة، الأتمتة الصناعية، تغذية PLC الراجعة، التحكم في توزيع الطاقة |
