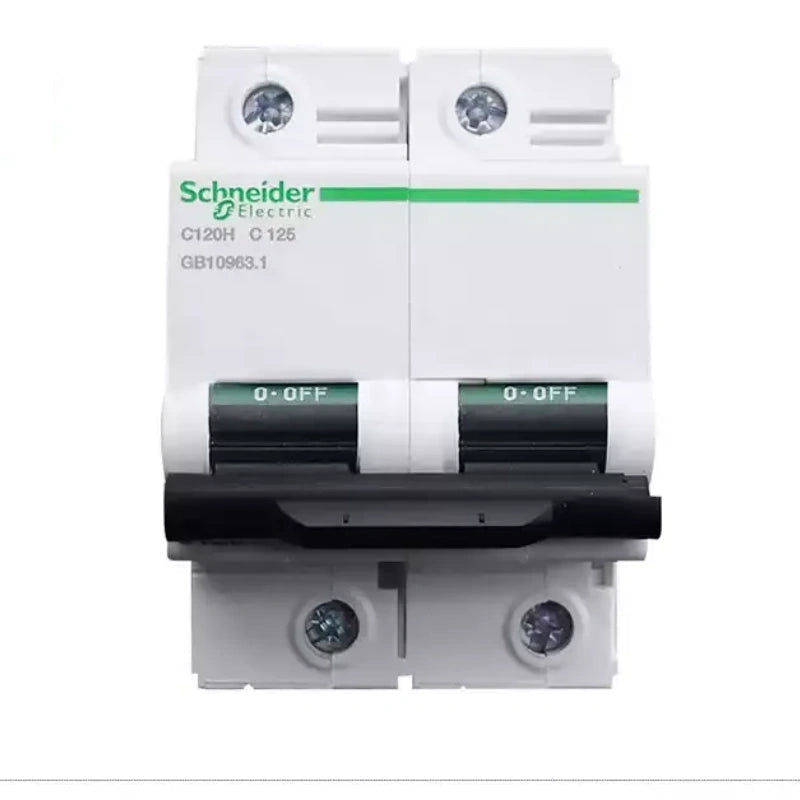

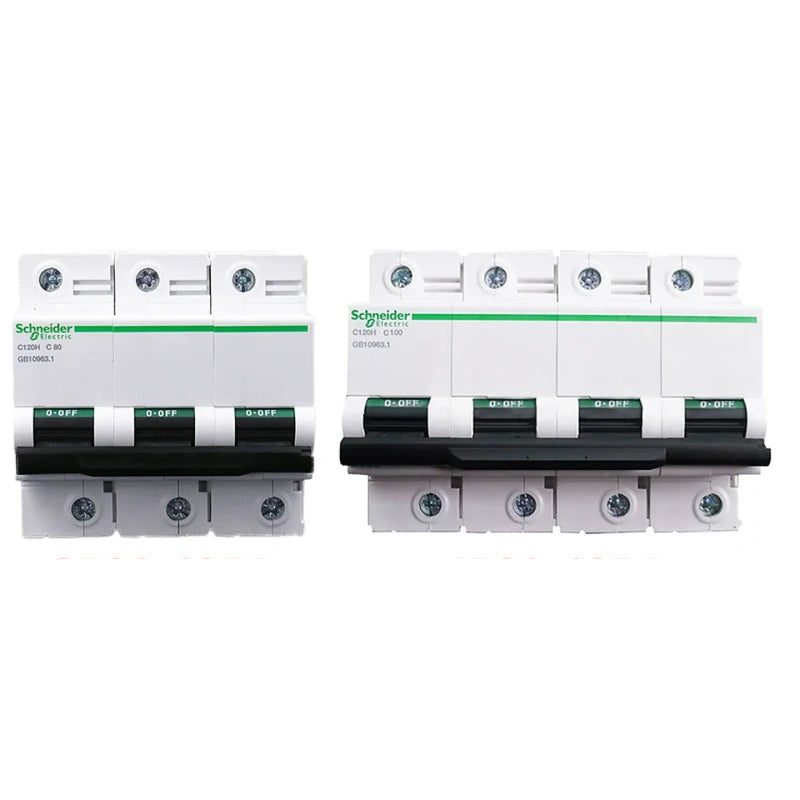

قاطع الدائرة المصغر Acti 9 C120 2P/3P/4P تيار متردد من شنايدر إلكتريك 80 أمبير 100 أمبير 125 أمبير
السعر الاعتيادي
$66.50 USD
السعر الاعتيادي
$74.30 USD
سعر البيع
$66.50 USD
سعر الوحدة
لكل
الشحن يُحسب عند إتمام الشراء.
تعذّر تحميل توفر الاستلام
قواطع شنايدر
قاطع الدائرة المصغر شنايدر إلكتريك أكتي 9 C120 3P تيار متردد من الفئة C 80 أمبير 100 أمبير 125 أمبير
معلومات المنتج الأساسية
- العلامة التجارية: شنايدر إلكتريك
- السلسلة: Acti9 C120
- الموديل: C120N / C120H (A9N18xxx)
- نوع المنتج: قاطع دائرة مصغر (MCB)
- الأقطاب: 2P / 3P / 4P
- التيار المقنن (In): 80 أمبير / 100 أمبير / 125 أمبير
- الجهد المقنن (Ue): 230/400 فولت تيار متردد، 50/60 هرتز
- منحنى الفصل: منحنى C (رحلة مغناطيسية 5-10 In)
- اللون: أبيض (RAL9003)
التقييمات وسعة القطع
- سعة القطع (Icn):
- C120N: 10 كيلو أمبير (EN/IEC 60898-1)
- C120H: 15 كيلو أمبير (EN/IEC 60898-1)
- جهد العزل (Ui): 500 فولت تيار متردد
- تحمل النبض (Uimp): 6 كيلو فولت
- التحمل الميكانيكي: 20,000 دورة
- التحمل الكهربائي: 5,000 دورة
الحماية والفصل
- الحماية: الحمل الزائد، قصر الدائرة
- تقنية الفصل: حرارية مغناطيسية
- سرعة الفصل: فورية
- المؤشر: شريط أخضر VisiSafe (مؤشر فتح الاتصال)
التركيب والتشييد
- التركيب: سكة DIN مقاس 35 مم (مثبت بمشبك)
- عرض الوحدة:
- 2P: 4 وحدات (≈36 مم)
- 3P: 6 وحدات (≈54 مم)
- 4P: 8 وحدات (≈72 مم)
- الأبعاد (الارتفاع × العرض × العمق): 81 × (36/54/72) × 73 مم
- درجة الحماية: IP20
- المحطات الطرفية: نوع النفق (صلب: 1-50 مم²؛ مرن: 1.5-35 مم²)
- درجة حرارة التشغيل: -5 درجة مئوية ~ +60 درجة مئوية
المعايير والموافقات
- المطابقة: EN/IEC 60898-1، EN/IEC 60947-2
- الشهادات: RoHS، REACH، EAC
قائمة أرقام الأجزاء (منحنى C، تيار متردد)
-
C120N (10 كيلو أمبير)
- 2P 80A: A9N18361
- 2P 100A: A9N18362
- 2P 125A: A9N18363
- 3P 80A: A9N18364
- 3P 100A: A9N18365
- 3P 125A: A9N18366
- 4P 80A: A9N18367
- 4P 100A: A9N18368
- 4P 125A: A9N18369
-
C120H (15 كيلو أمبير)
- 3P 125A: A9N18470
