قاطع الدائرة الكهربائية للحماية من التسرب شنايدر EA9RN أحادي القطب - رباعي القطب
السعر الاعتيادي
$28.85 USD
السعر الاعتيادي
$63.14 USD
سعر البيع
$28.85 USD
سعر الوحدة
لكل
الشحن يُحسب عند إتمام الشراء.
تعذّر تحميل توفر الاستلام

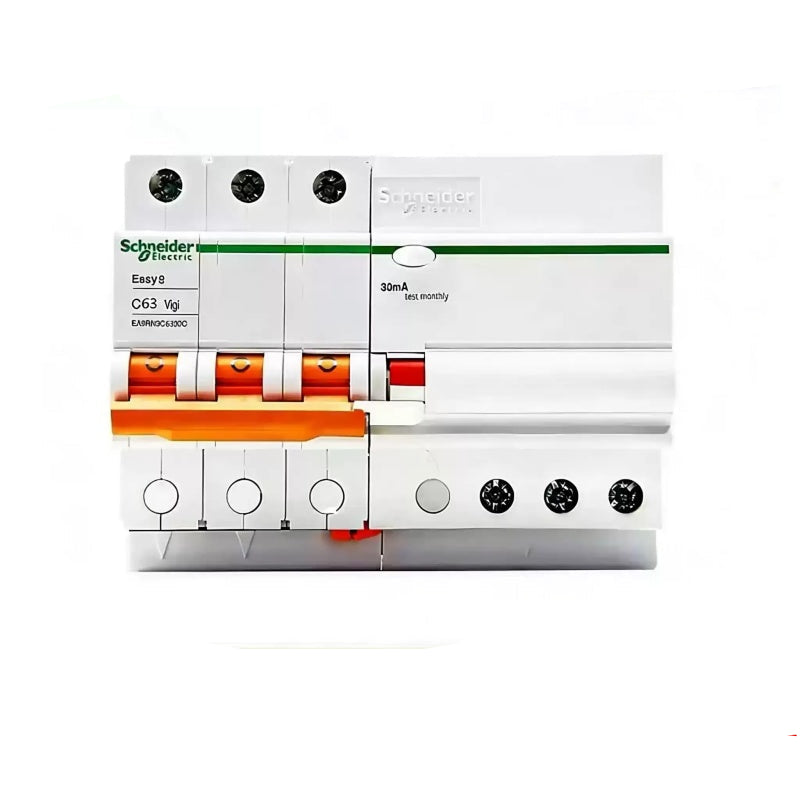

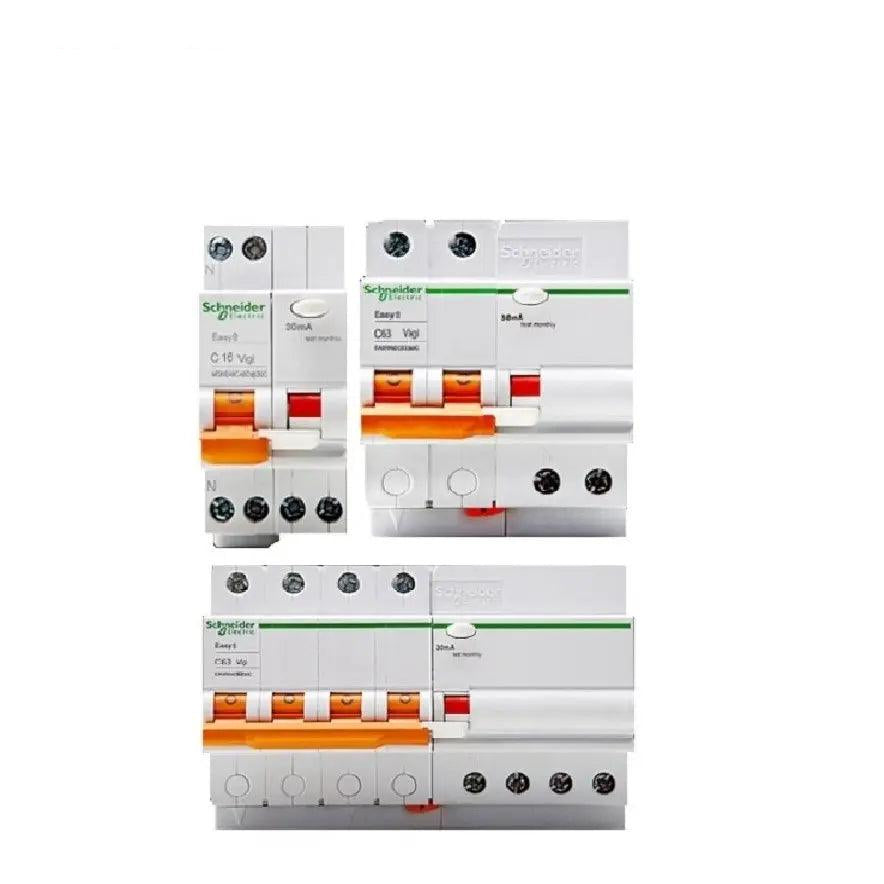

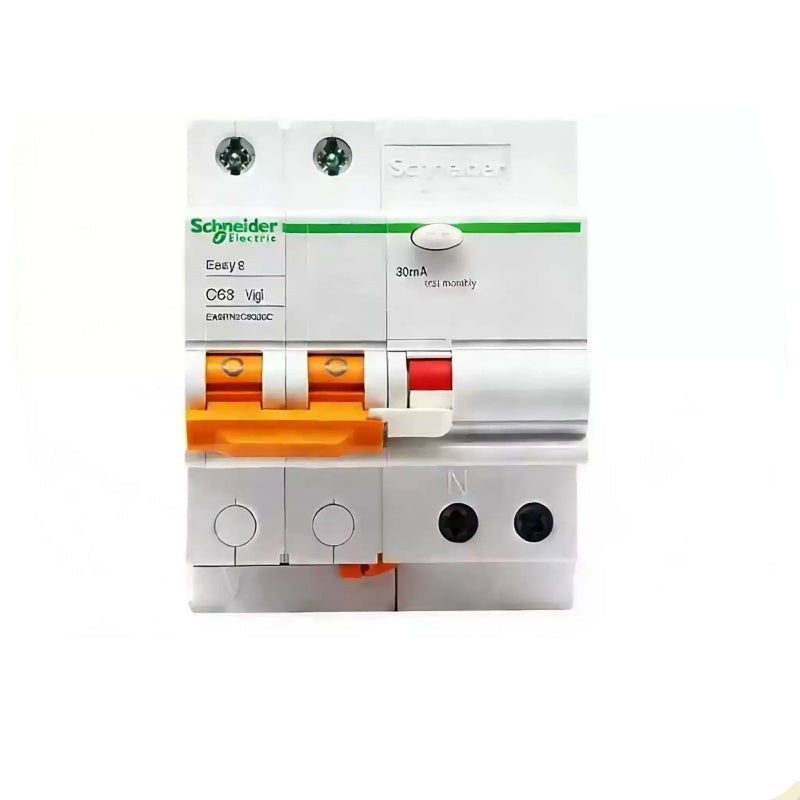

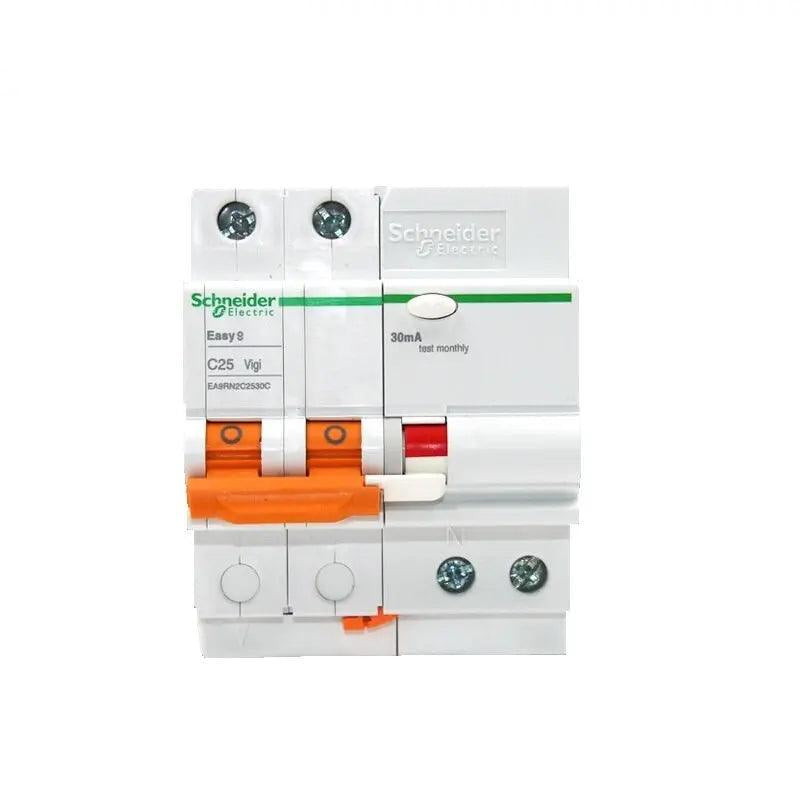

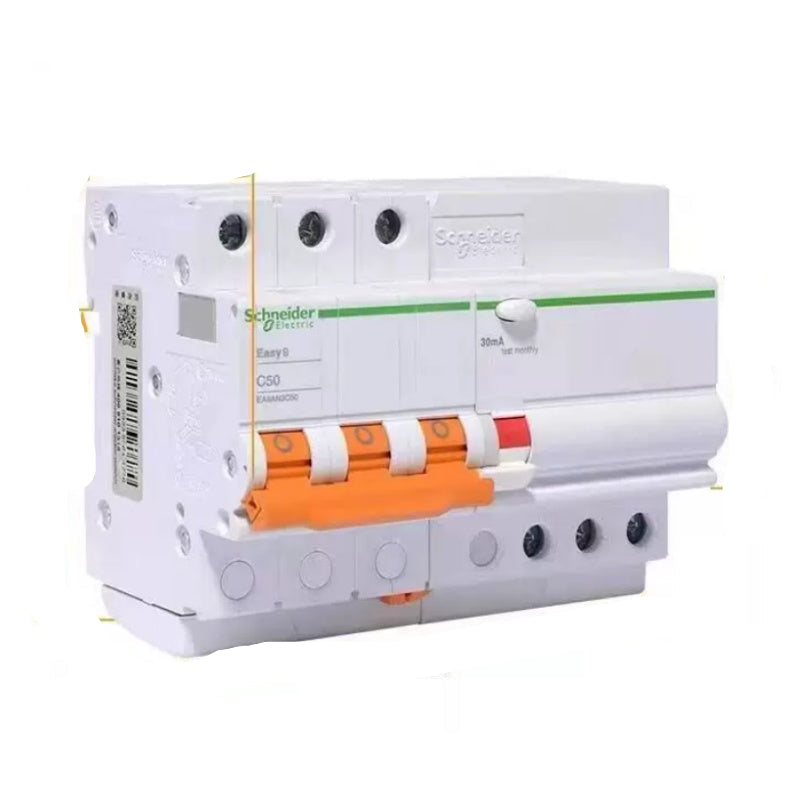

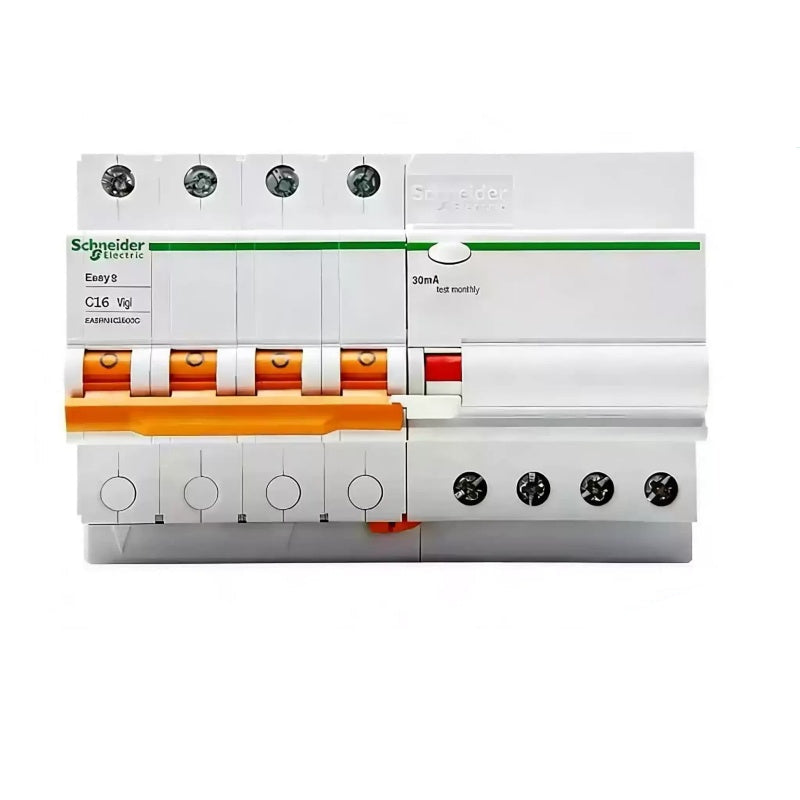

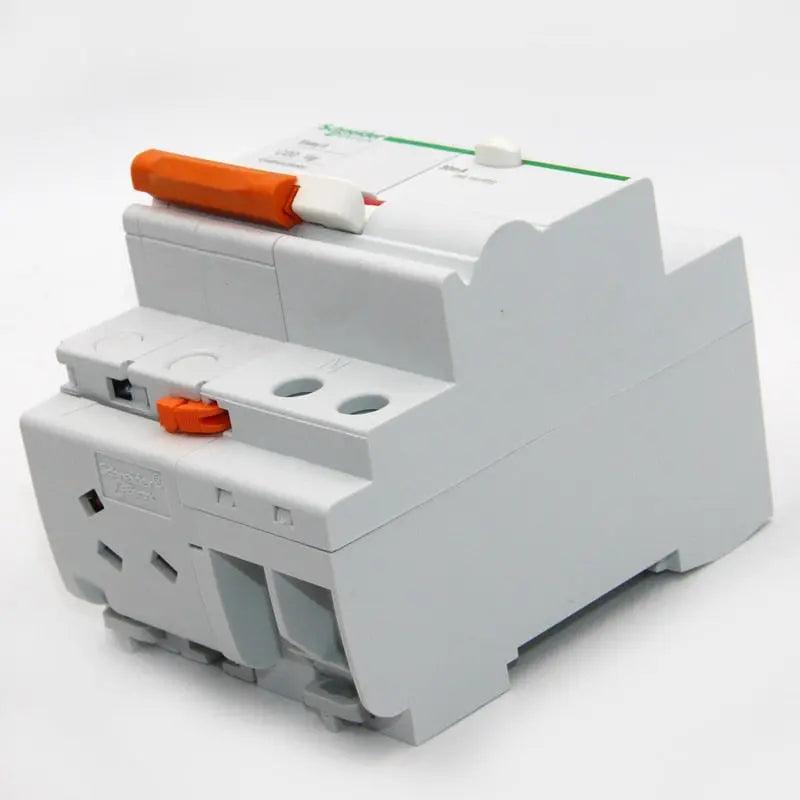

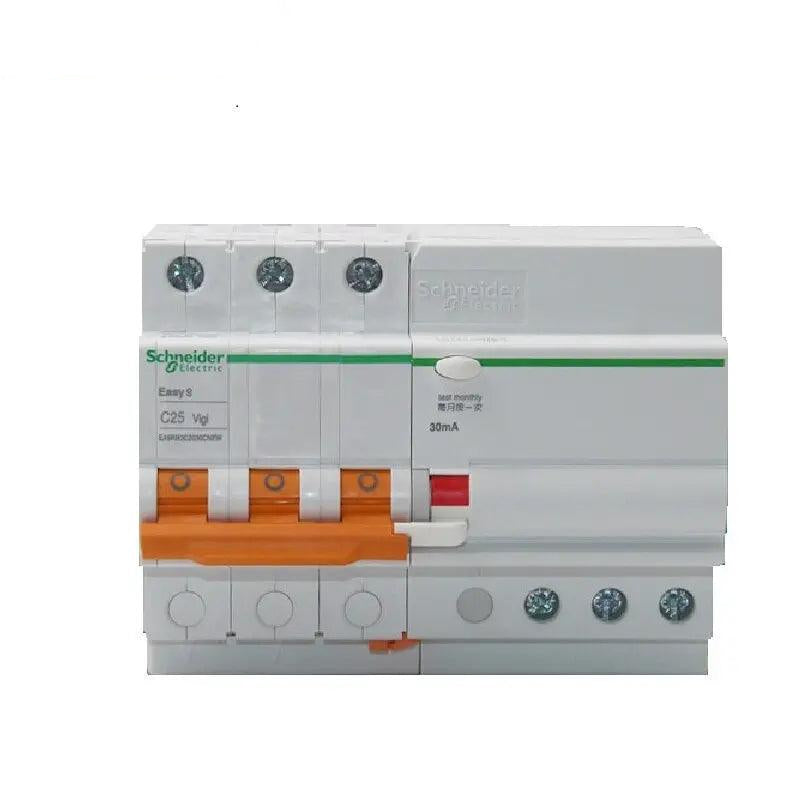

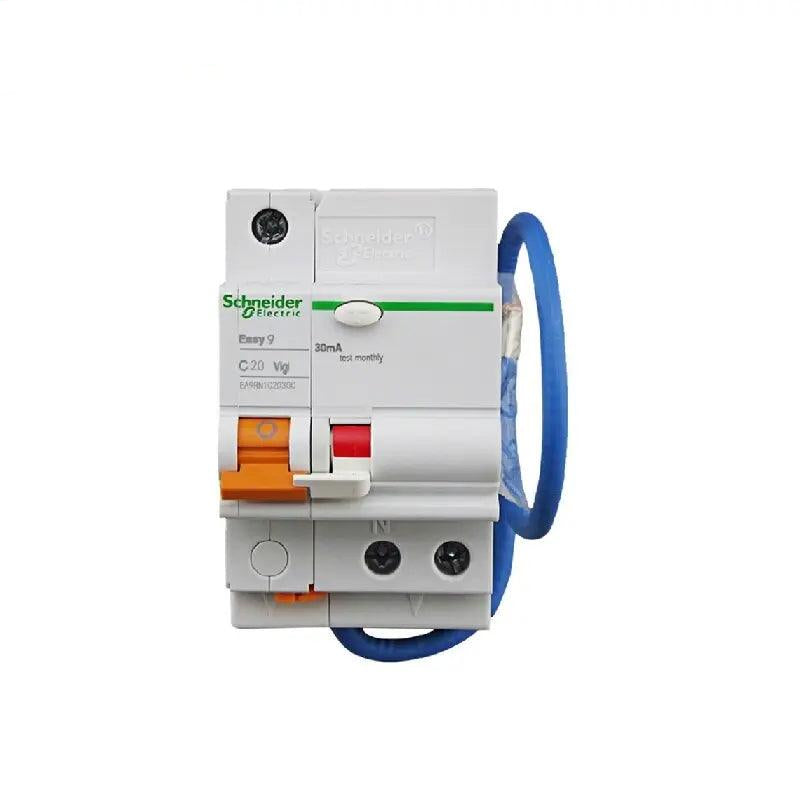

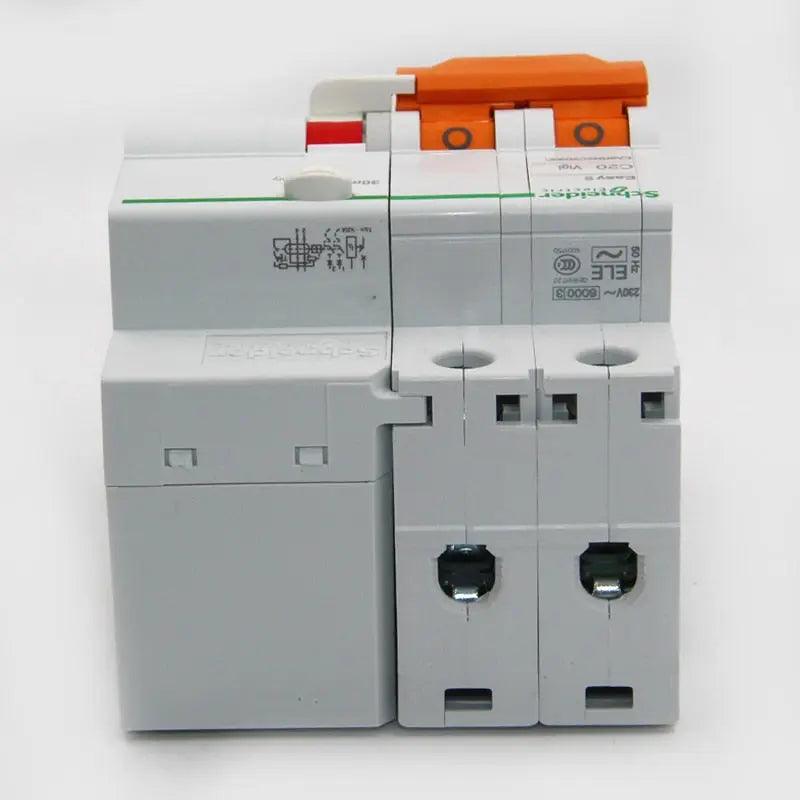

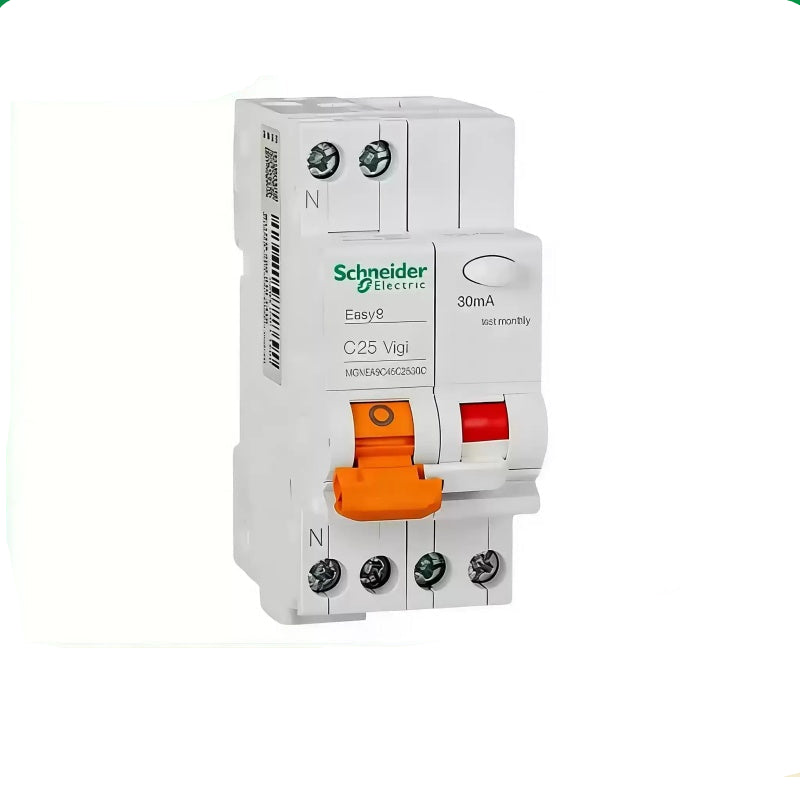

قاطع الدائرة المتبقية مع حماية التيار الزائد Schneider EA9RN Vigi RCBO، 1P+N 20A منحنى C، 2P/3P/4P 1-63A
وصف المنتج
يجمع قاطع الدائرة المتبقية مع حماية التيار الزائد (RCBO) من سلسلة Schneider EA9RN Vigi بين حماية التيار المتبقي (التسرب) وحماية التيار الزائد والقصر في وحدة واحدة مدمجة. تم تصميمه لأنظمة توزيع الطاقة بالتيار المتردد، ويوفر سلامة شاملة للتطبيقات السكنية والتجارية والصناعية.
الميزات الأساسية

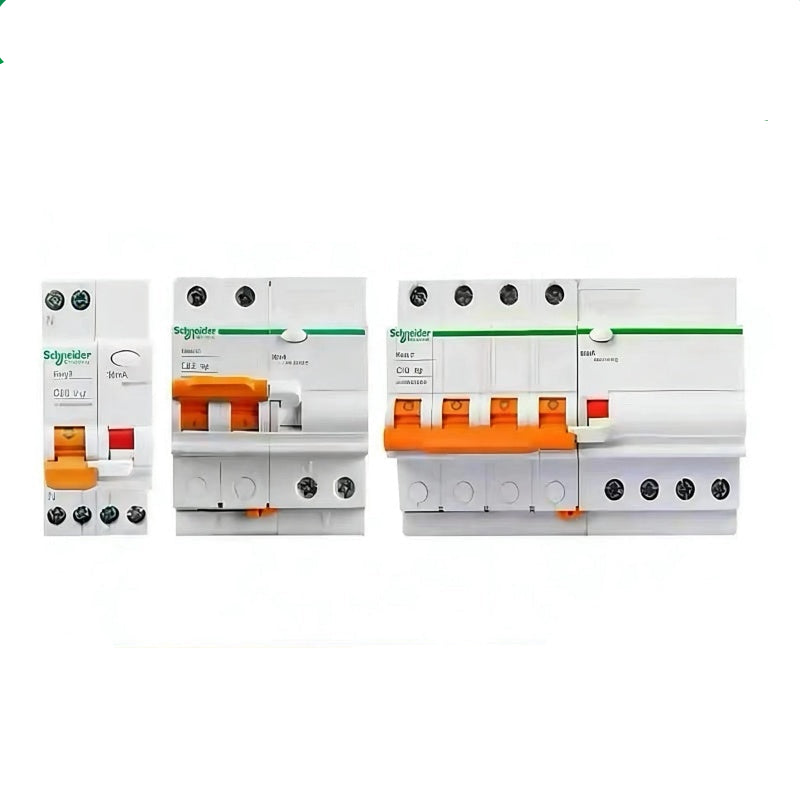

- تكوينات متعددة الأقطاب: متوفر بإصدارات 1P+N و 2P و 3P و 4P لتناسب أنظمة أحادية الطور وثلاثية الطور.
- نطاق تيار واسع: تيارات مقننة من 1 أمبير إلى 63 أمبير، تغطي متطلبات الحمل المتنوعة من دوائر الإضاءة إلى الآلات الثقيلة.
-
منحنيات التعثر C و D:
- منحنى C: مثالي للأحمال المقاومة والحثية العامة (الإضاءة، الأجهزة المنزلية).
- منحنى D: مصمم لأحمال التيار العالي المفاجئ (المحركات، المحولات، المعدات الصناعية).
- حماية مزدوجة: يدمج حماية التيار المتبقي (التسرب) مع حماية التيار الزائد والقصر.
- تركيب على قضيب DIN: عامل شكل مدمج للتركيب في لوحات التوزيع القياسية مقاس 35 مم.
- التوافق الموثوق به للسلامة: يفي بمعايير IEC/EN 61009-1، مع شهادات للاستخدام العالمي.
التطبيقات
- لوحات توزيع الكهرباء السكنية
- أنظمة الطاقة للمباني التجارية
- التحكم في الآلات والمعدات الصناعية
- دوائر الإضاءة وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) ودوائر المحركات
- المكاتب ومساحات البيع بالتجزئة والمرافق العامة
ورقة البيانات
| البند | القيمة |
|---|---|
| نوع المنتج | قاطع الدائرة المتبقية مع حماية التيار الزائد (RCBO) / قاطع دائرة حماية التسرب |
| العلامة التجارية | Schneider Electric |
| السلسلة | سلسلة EA9RN Vigi |
| تكوينات الأقطاب | 1P+N, 2P, 3P, 4P |
| نطاق التيار المقنن | 1A, 2A, 3A, 4A, 6A, 8A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 60A, 63A |
| منحنيات التعثر | منحنى C، منحنى D |
| وظائف الحماية | التيار المتبقي (التسرب)، الحمل الزائد، القصر |
| نوع التركيب | تركيب على قضيب DIN (35 مم) |
| المعايير | IEC/EN 61009-1 |
| سيناريوهات التطبيق | التوزيع الكهربائي السكني والتجاري والصناعي، دوائر الإضاءة، التحكم في المحركات |
جدول النماذج والمعلمات الكامل (Schneider Easy9 EA9RN RCBO، منحنى C 6 كيلو أمبير، 30 مللي أمبير نوع A، 2 أمبير ~ 63 أمبير)
قاعدة النموذج: EA9RN + القطب + C + التيار + 30C / 30CA
اللاحقة 30C = قياسي، 30CA = نسخة التعبئة الرسمية المحلية
| رقم المنتج / رقم الموديل. | رقم البند | القطب | التيار المقنن | منحنى التعثر | التيار المتبقي | نوع التسرب | قدرة الكسر | عرض الوحدة | الجهد المقنن |
|---|
سلسلة 1P+N (وحدة مدمجة واحدة 18 مم)
| EA9RN1C0230CA | EA9RN1C0230CA | 1P+N | 2A | C | 30mA | إلكتروني نوع A | 6kA | 18mm | 230V |
| EA9RN1C0630CA | EA9RN1C0630CA | 1P+N | 6A | C | 30mA | إلكتروني نوع A | 6kA | 18mm | 230V |
| EA9RN1C1030CA | EA9RN1C1030CA | 1P+N | 10A | C | 30mA | إلكتروني نوع A | 6kA | 18mm | 230V |
| EA9RN1C1630CA | EA9RN1C1630CA | 1P+N | 16A | C | 30mA | إلكتروني نوع A | 6kA | 18mm | 230V |
| EA9RN1C2030CA | EA9RN1C2030CA | 1P+N | 20A | C | 30mA | إلكتروني نوع A | 6kA | 18mm | 230V |
| EA9RN1C2530CA | EA9RN1C2530CA | 1P+N | 25A | C | 30mA | إلكتروني نوع A | 6kA | 18mm | 230V |
| EA9RN1C3230CA | EA9RN1C3230CA | 1P+N | 32A | C | 30mA | إلكتروني نوع A | 6kA | 18mm | 230V |
| EA9RN1C4030CA | EA9RN1C4030CA | 1P+N | 40A | C | 30mA | إلكتروني نوع A | 6kA | 18mm | 230V |
| EA9RN1C5030CA | EA9RN1C5030CA | 1P+N | 50A | C | 30mA | إلكتروني نوع A | 6kA | 18mm | 230V |
| EA9RN1C6330CA | EA9RN1C6330CA | 1P+N | 63A | C | 30mA | إلكتروني نوع A | 6kA | 18mm | 230V |
سلسلة 2P
| EA9RN2C0230CA | EA9RN2C0230CA | 2P | 2A | C | 30mA | إلكتروني نوع A | 6kA | 36mm | 230V |
| EA9RN2C0630CA | EA9RN2C0630CA | 2P | 6A | C | 30mA | إلكتروني نوع A | 6kA | 36mm | 230V |
| EA9RN2C1030CA | EA9RN2C1030CA | 2P | 10A | C | 30mA | إلكتروني نوع A | 6kA | 36mm | 230V |
| EA9RN2C1630CA | EA9RN2C1630CA | 2P | 16A | C | 30mA | إلكتروني نوع A | 6kA | 36mm | 230V |
| EA9RN2C2030CA | EA9RN2C2030CA | 2P | 20A | C | 30mA | إلكتروني نوع A | 6kA | 36mm | 230V |
| EA9RN2C2530CA | EA9RN2C2530CA | 2P | 25A | C | 30mA | إلكتروني نوع A | 6kA | 36mm | 230V |
| EA9RN2C3230CA | EA9RN2C3230CA | 2P | 32A | C | 30mA | إلكتروني نوع A | 6kA | 36mm | 230V |
| EA9RN2C4030CA | EA9RN2C4030CA | 2P | 40A | C | 30mA | إلكتروني نوع A | 6kA | 36mm | 230V |
| EA9RN2C5030CA | EA9RN2C5030CA | 2P | 50A | C | 30mA | إلكتروني نوع A | 6kA | 36mm | 230V |
| EA9RN2C6330CA | EA9RN2C6330CA | 2P | 63A | C | 30mA | إلكتروني نوع A | 6kA | 36mm | 230V |
سلسلة 3P
| EA9RN3C0230CA | EA9RN3C0230CA | 3P | 2A | C | 30mA | إلكتروني نوع A | 6kA | 54mm | 400V |
| EA9RN3C0630CA | EA9RN3C0630CA | 3P | 6A | C | 30mA | إلكتروني نوع A | 6kA | 54mm | 400V |
| EA9RN3C1030CA | EA9RN3C1030CA | 3P | 10A | C | 30mA | إلكتروني نوع A | 6kA | 54mm | 400V |
| EA9RN3C1630CA | EA9RN3C1630CA | 3P | 16A | C | 30mA | إلكتروني نوع A | 6kA | 54mm | 400V |
| EA9RN3C2030CA | EA9RN3C2030CA | 3P | 20A | C | 30mA | إلكتروني نوع A | 6kA | 54mm | 400V |
| EA9RN3C2530CA | EA9RN3C2530CA | 3P | 25A | C | 30mA | إلكتروني نوع A | 6kA | 54mm | 400V |
| EA9RN3C3230CA | EA9RN3C3230CA | 3P | 32A | C | 30mA | إلكتروني نوع A | 6kA | 54mm | 400V |
| EA9RN3C4030CA | EA9RN3C4030CA | 3P | 40A | C | 30mA | إلكتروني نوع A | 6kA | 54mm | 400V |
| EA9RN3C5030CA | EA9RN3C5030CA | 3P | 50A | C | 30mA | إلكتروني نوع A | 6kA | 54mm | 400V |
| EA9RN3C6330CA | EA9RN3C6330CA | 3P | 63A | C | 30mA | إلكتروني نوع A | 6kA | 54mm | 400V |

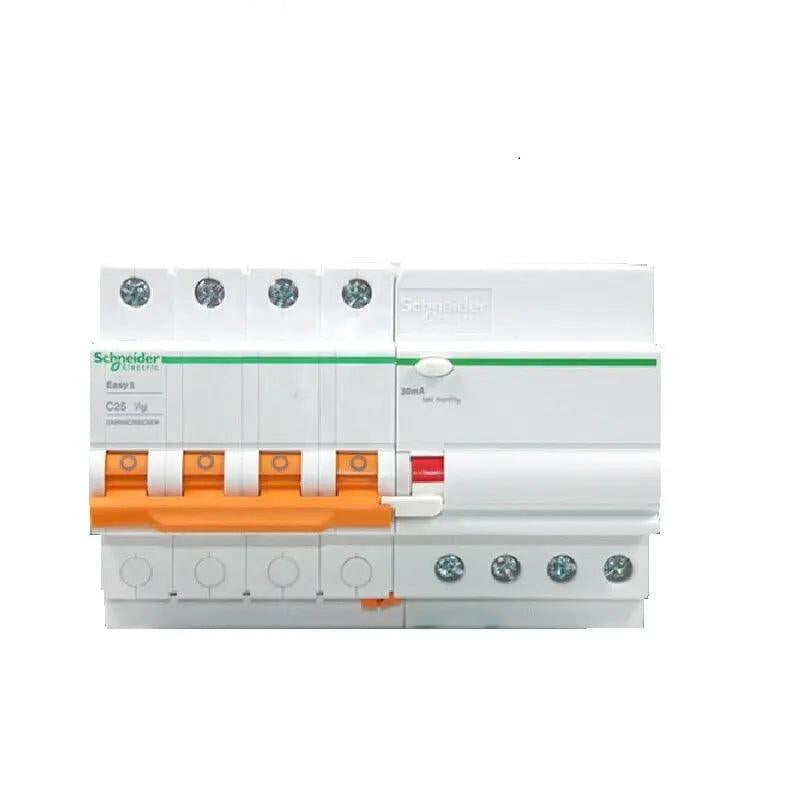

سلسلة 4P
| EA9RN4C0230CA | EA9RN4C0230CA | 4P | 2A | C | 30mA | إلكتروني نوع A | 6kA | 72mm | 400V |
| EA9RN4C0630CA | EA9RN4C0630CA | 4P | 6A | C | 30mA | إلكتروني نوع A | 6kA | 72mm | 400V |
| EA9RN4C1030CA | EA9RN4C1030CA | 4P | 10A | C | 30mA | إلكتروني نوع A | 6kA | 72mm | 400V |
| EA9RN4C1630CA | EA9RN4C1630CA | 4P | 16A | C | 30mA | إلكتروني نوع A | 6kA | 72mm | 400V |
| EA9RN4C2030CA | EA9RN4C2030CA | 4P | 20A | C | 30mA | إلكتروني نوع A | 6kA | 72mm | 400V |
| EA9RN4C2530CA | EA9RN4C2530CA | 4P | 25A | C | 30mA | إلكتروني نوع A | 6kA | 72mm | 400V |
| EA9RN4C3230CA | EA9RN4C3230CA | 4P | 32A | C | 30mA | إلكتروني نوع A | 6kA | 72mm | 400V |
| EA9RN4C4030CA | EA9RN4C4030CA | 4P | 40A | C | 30mA | إلكتروني نوع A | 6kA | 72mm | 400V |
| EA9RN4C5030CA | EA9RN4C5030CA | 4P | 50A | C | 30mA | إلكتروني نوع A | 6kA | 72mm | 400V |
| EA9RN4C6330CA | EA9RN4C6330CA | 4P | 63A | C | 30mA | إلكتروني نوع A | 6kA | 72mm | 400V |
